2.10.6 Entwicklungszylinder

2.10.6.1 Ausbau des Entwicklungs-
zylinders

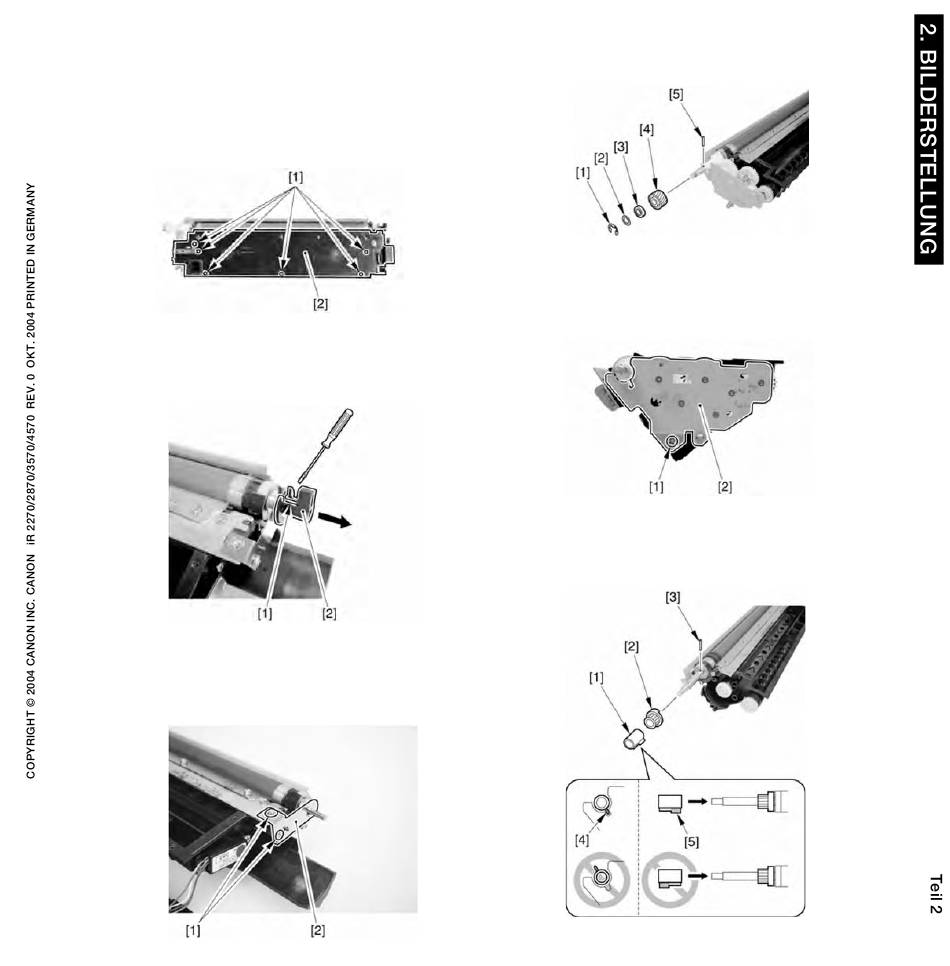

1) Die 6 Schrauben [1] entfernen und den
oberen Deckel [2] abnehmen.
Abb. 2 - 10 - 47
2) Die Klemme [1] lösen und die vordere
Führungsbuchse [2] in Pfeilrichtung abzie-
hen.
Abb. 2 - 10 - 48
3) Die beiden Schrauben [1] entfernen und
die Winkeljustageplatte [2] abnehmen.
Abb. 2 - 10 - 49
4) Den E-Ring [1] entfernen und danach die
Unterlegscheibe [2], das Lager [3], das
Ritzel [4] und den Sicherungsstift [5] ent-
fernen.
Abb. 2 - 10 - 50
5) Die Schraube [1] entfernen und die Ritzel-
einheit [2] abnehmen.
Abb. 2 - 10 - 51
6) Die Buchse [1], das Zahnrad [2] und den
Sicherungsstift [3] entfernen.
Abb. 2 - 10 - 52
