VLT® Lift Drive LD 302

Installationsguide

MATERIALSKADA
Som standard är skyddet mot motoröverbelastning inte aktivt. ETR-funktionerna uppfyller överbelastningsskydd klass 20 för mo-
torn. Om ETR-funktionen inte ställs in finns inget överbelastningsskydd för motorn, vilket kan leda till materiella skador om mo-
torn blir överhettad.
-
Aktivera ETR-funktionen. Mer information finns i applikationsguiden.
1.5 Verktyg som behövs
• Lyfthjälpmedel
• Måttband
• Borr med olika bits
• Skruvmejslar (Torx, Phillips, spårskruvmejsel)
• Skiftnyckel med hylsor på 7–17 mm
• Hylsförlängningar
• Plåtstans och/eller tång
• Crimptång
1.6 Verifiera leveransen och innehållet
Kontrollera att de levererade artiklarna och informationen på märkskylten som sitter på kapslingens utsida stämmer med ordern.
Typkoden används i säkringstabellen. Ange typkod och serienummer för framtida bruk.
1
2
3
4
5

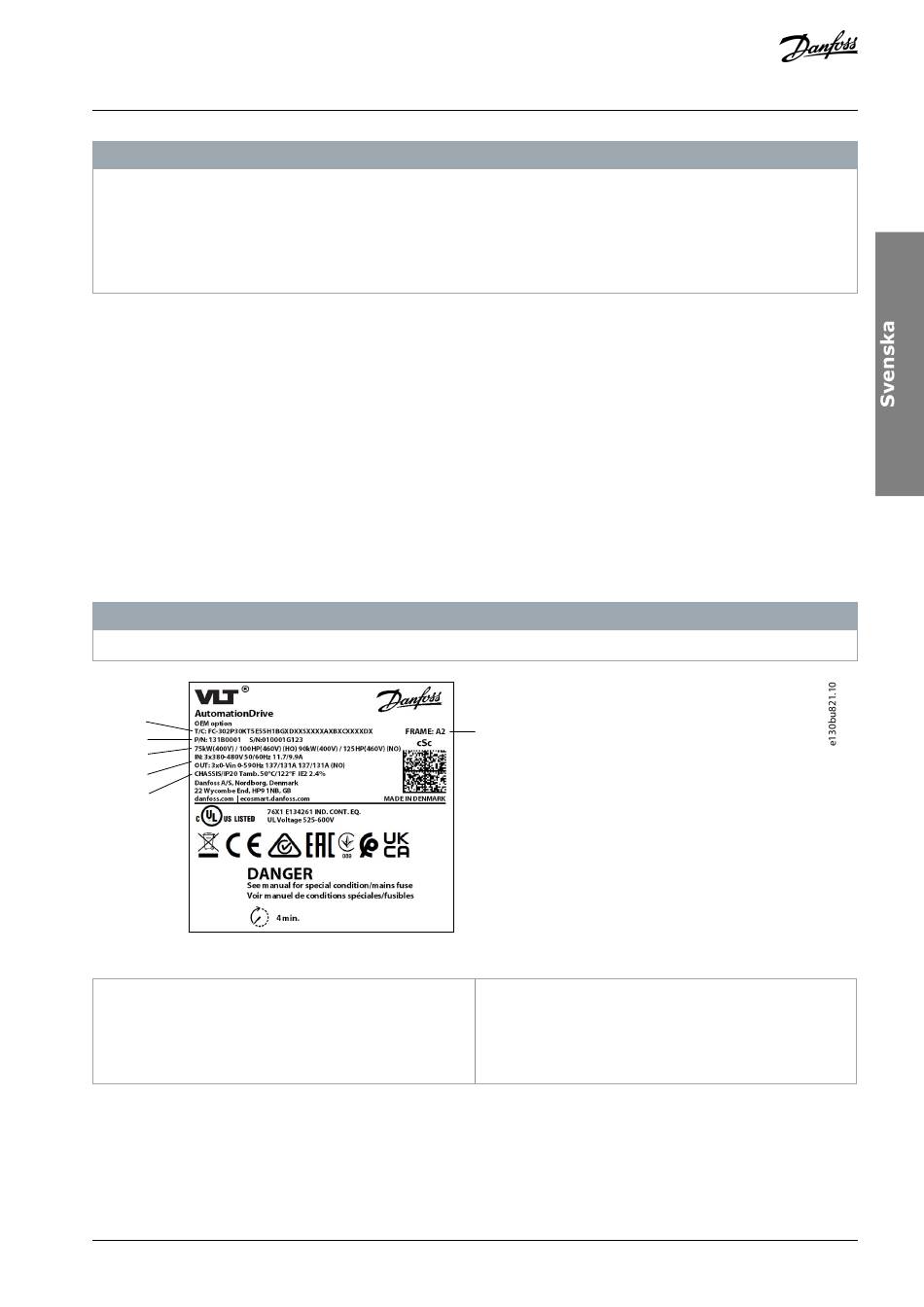

Bild 1: Exempel på märkskylt
1 Typkod
2 Artikelnummer och serienummer
3 Märkeffekt
1.7 EMC-korrekt installation
Mer information finns i den produktspecifika handboken.
• Använd skärmade kablar för motor-, (oskärmad kabel i skyddsrör av metall är acceptabelt), broms-, likströms- och styrkablar.
• Säkerställ att motor-, broms- och likströmskablarna är så korta som möjligt för att störningsnivån från hela systemet ska min-
skas. Ett avstånd på minst 200 mm (7,9 tum) måste finnas mellan nätingång, motorkablar och styrkablar.
Danfoss A/S © 2022.09
O B S !
O B S !
6
4 Inspänning/utspänning, frekvens och strömstyrka
5 Kapslingens skyddsklassificering
6 Kapslingsstorlek
Installation
AN41482598237301-000101 / | 19
