5.6
Fernsteller
Diese Zubehörkomponente kann als Option nachgerüstet werden - siehe Kapitel 9, Zubehör.
Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben.
Der Umschalter Fernsteller Ein / Aus (oberhalb des Drahtvorschubantriebs, unter der Abdeckung)
muss auf Stellung ON geschaltet werden.
Pos. Symbol
1
2
3
4
5
099-000094-EW500
22.06.2015
Beschreibung
0
Anschlussbuchse 19-polig (analog)
Zum Anschluss der Steuerleitung.
Drucktaste Drahteinfädeln
Einfädeln der Drahtelektrode bei Drahtspulenwechsel. (Der Schweißdraht wird
spannungsfrei in das Schlauchpaket eingefädelt, ohne das Gas ausströmt).
Drucktaste Drahtrückzug
Der Schweißdraht wird zur Drahtspule zurückgezogen.
Drehknopf Drahtgeschwindigkeit
Die Parametereinstellung kann in zwei Bedienarten erfolgen:
•
Bedienart KORREKTUR (innere Skala):
Die Drahtgeschwindigkeit wird maßgeblich von der Schweißgerätesteuerung
vorgegeben und kann am Drahtvorschubgerät um +/- 40 % korrigiert werden.
•
Bedienart MANUELL (äußere Skala):
Die Drahtgeschwindigkeit wird absolut im Bereich von 0,2 bis 10 m/min am
Drahtvorschubgerät eingestellt.
Die Einstellung der Bedienart erfolgt mit dem Umschalter Bedienart (oberhalb des
Drahtvorschubantriebs, unter der Abdeckung).
Umschalter 3-stufig, Strom- und Drahtsteuerung
Schweißstrom (Start / Stop)
Drahtsteuerung (Start / Stop)
Die Betriebsarten für Schweißstrom und Schweißdraht müssen wie folgt eingestellt
werden: 4-Takt für Schweißstrom und 2-Takt für den Schweißdraht.
Aufbau und Funktion

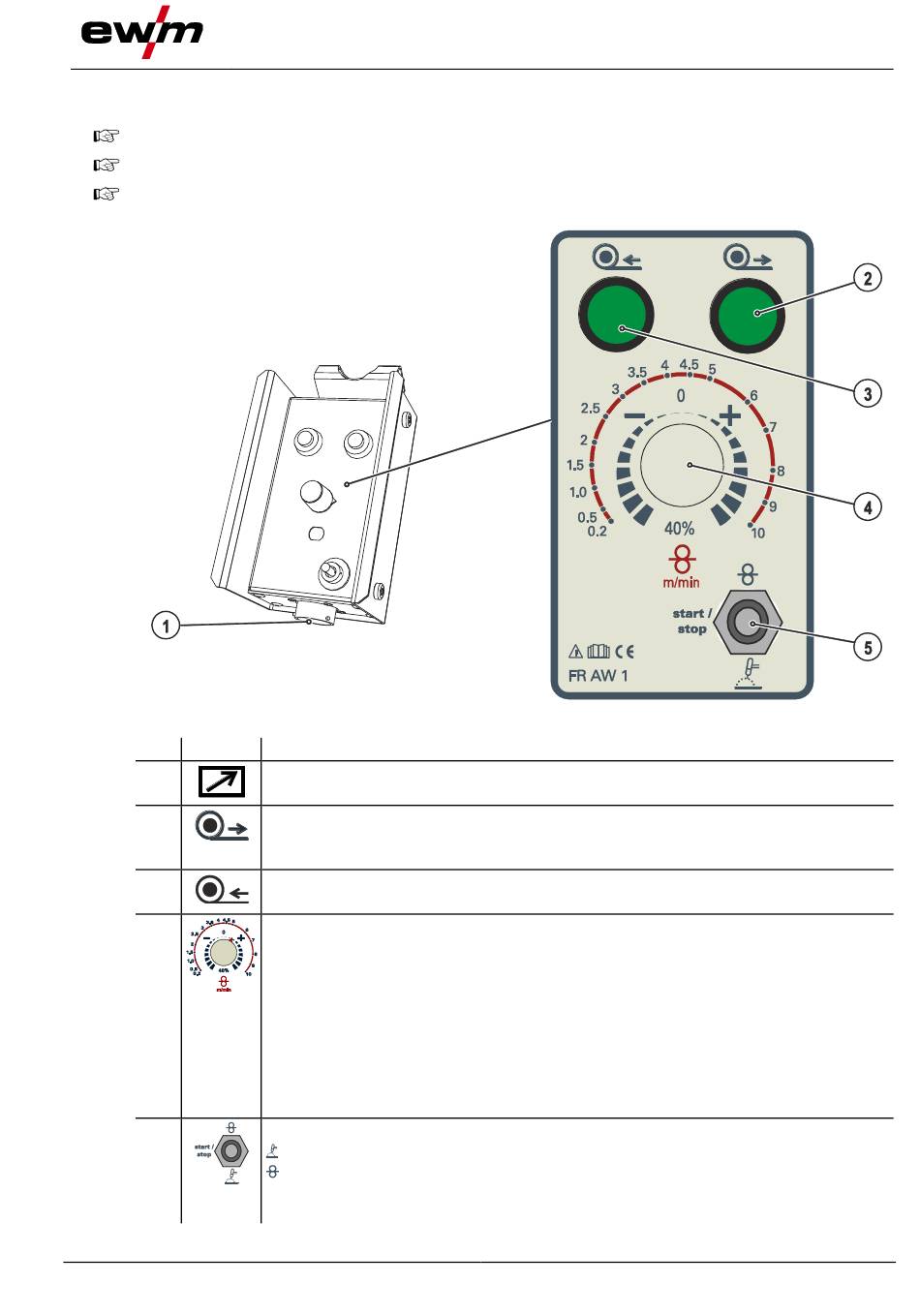

Abbildung 5-12
Fernsteller
37
