Rückansicht - EWM Tetrix drive 4L Betriebsanleitung

4.3 Rückansicht
Pos. Symbol
1
2
3
4 X2
5
6
7
8
9
099-000094-EW500
22.06.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussstecker (WIG-Heißdraht)
Schweißstrom, Potential minus
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse (28-polig)
Steuerleitung
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Gerätefüße
Zugentlastung Zwischenschlauchpaket
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

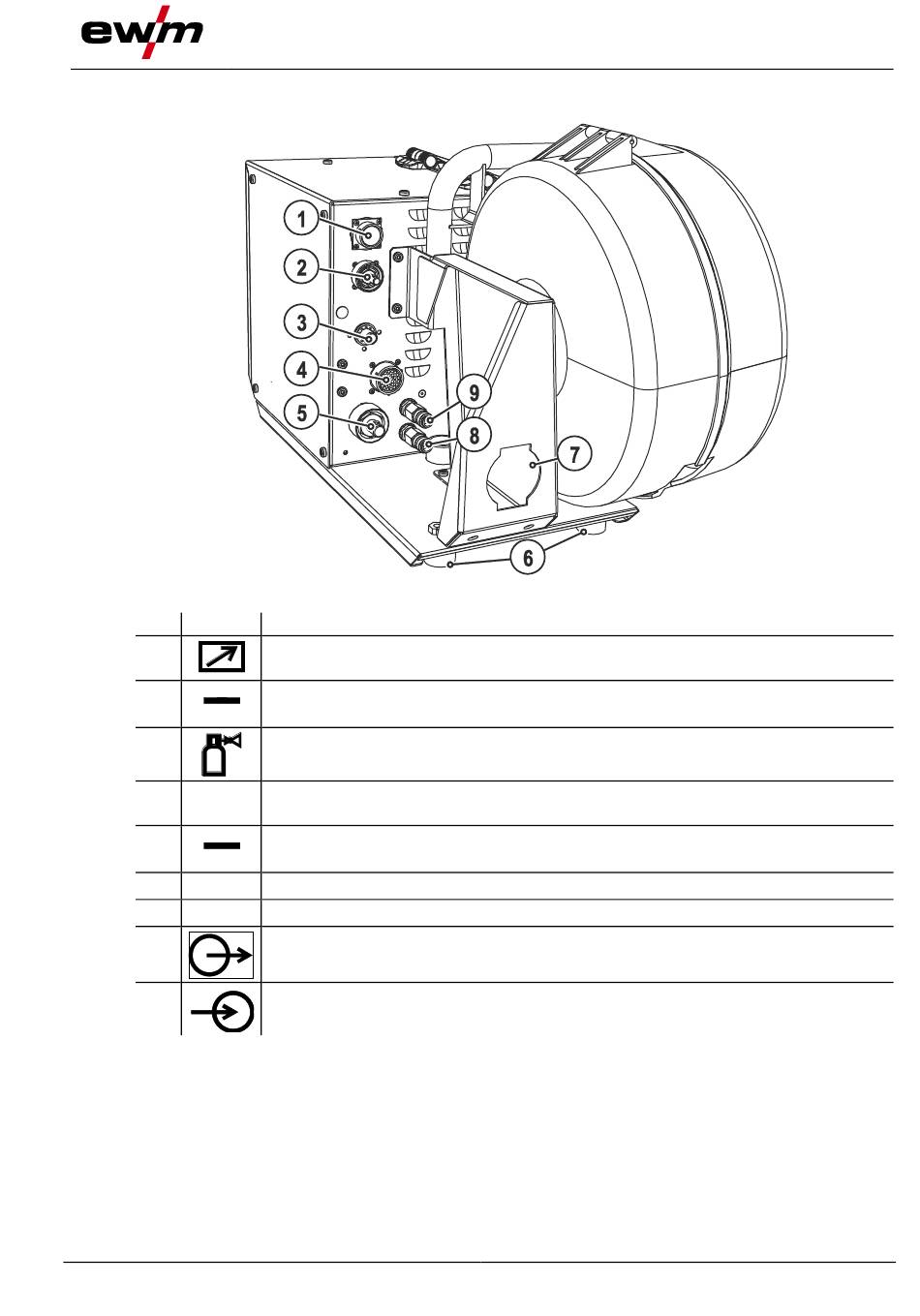

Abbildung 4-3
Rückansicht
17
