Gerätebeschreibung - Schnellübersicht
Frontansicht
4.2
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
16
Beschreibung
0
Transportgriff
Schiebeverschluss, Verriegelung der Schutzklappe
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Gerätesteuerung - siehe Kapitel 4.5, Gerätesteuerung - Bedienelemente
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas

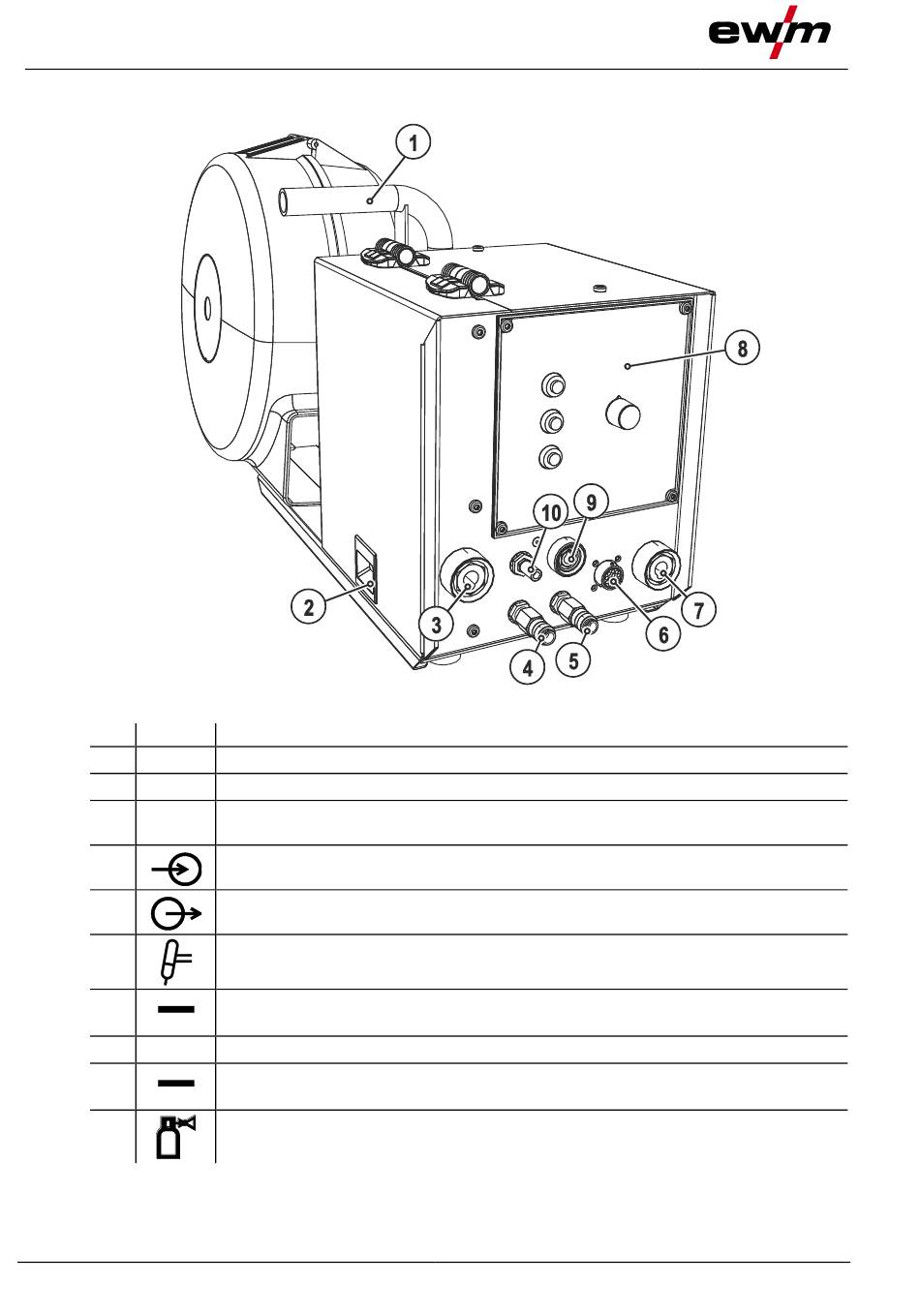

Abbildung 4-2
099-000094-EW500
22.06.2015
