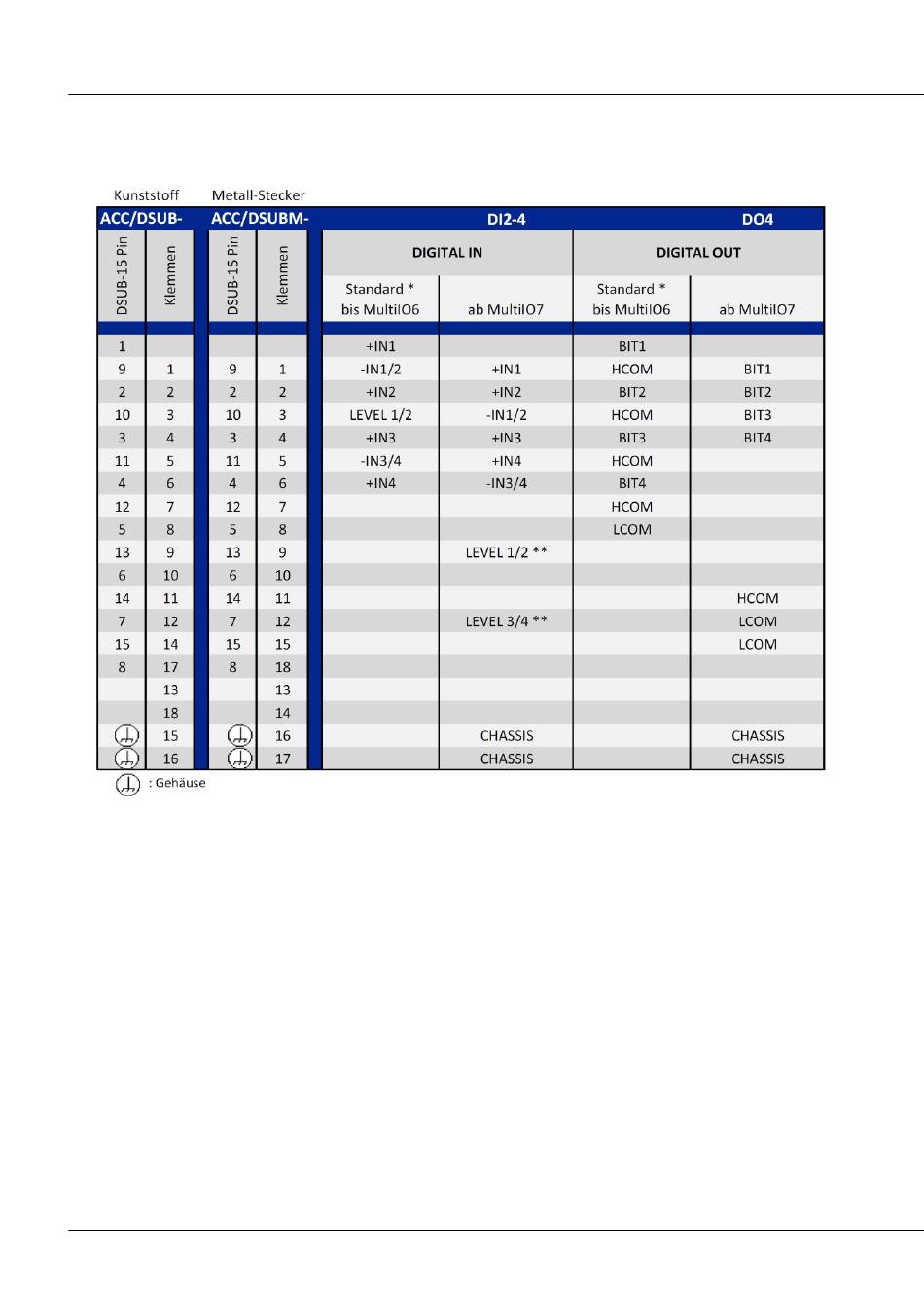

5.4 DI/DO Pinbelegung (DSUB-15)
nur imc BUSDAQ-X
WICHITIGER HINWEIS
*
Für diese Steckerbelegung existiert kein imc-DSUB-15 Stecker! Ab Hardwareversion Multi-IO-7 gilt
die Belegung der ACC/DSUB-DI2-4 bzw. ACC/DSUB-DO4.
offen= 24V; LEVEL1/2 und IN1/2 bzw. LEVEL3/4 und IN3/4 gebrückt= TTL
**
Sie können die MultiIO Varianten am Taster zum Tausch der CF-Card erkennen. Ab Multi IO7 ist der
Taster weiß und eingelassen. Zum Betätigen benötigen Sie z.B. einen Kugelschreiber. Bis Multi IO6 war
der Taster schwarz und stand hervor. Sehen Sie auch die Bilder an gleicher Stelle im Handbuch.
