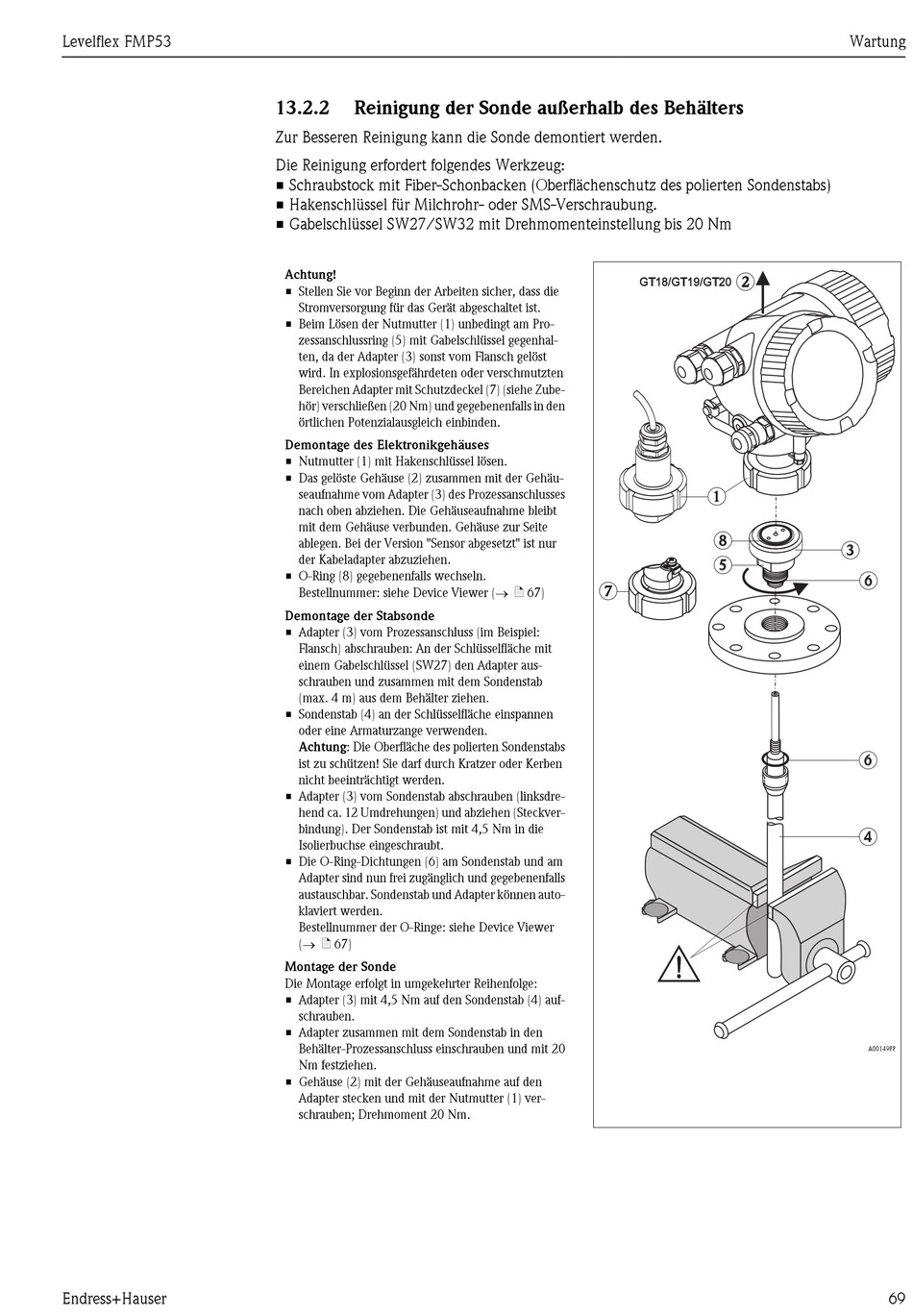

13.2.2 Reinigung der Sonde außerhalb des Behälters
Zur Besseren Reinigung kann die Sonde demontiert werden.
Die Reinigung erfordert folgendes Werkzeug:
• Schraubstock mit Fiber-Schonbacken (Oberflächenschutz des polierten Sondenstabs)
• Hakenschlüssel für Milchrohr- oder SMS-Verschraubung.
• Gabelschlüssel SW27/SW32 mit Drehmomenteinstellung bis 20 Nm
Achtung!
• Stellen Sie vor Beginn der Arbeiten sicher, dass die
Stromversorgung für das Gerät abgeschaltet ist.
• Beim Lösen der Nutmutter (1) unbedingt am Pro-
zessanschlussring (5) mit Gabelschlüssel gegenhal-
ten, da der Adapter (3) sonst vom Flansch gelöst
wird. In explosionsgefährdeten oder verschmutzten
Bereichen Adapter mit Schutzdeckel (7) (siehe Zube-
hör) verschließen (20 Nm) und gegebenenfalls in den
örtlichen Potenzialausgleich einbinden.
Demontage des Elektronikgehäuses
• Nutmutter (1) mit Hakenschlüssel lösen.
• Das gelöste Gehäuse (2) zusammen mit der Gehäu-
seaufnahme vom Adapter (3) des Prozessanschlusses
nach oben abziehen. Die Gehäuseaufnahme bleibt
mit dem Gehäuse verbunden. Gehäuse zur Seite
ablegen. Bei der Version "Sensor abgesetzt" ist nur
der Kabeladapter abzuziehen.
• O-Ring (8) gegebenenfalls wechseln.
Bestellnummer: siehe Device Viewer (® ä 67)
Demontage der Stabsonde
• Adapter (3) vom Prozessanschluss (im Beispiel:
Flansch) abschrauben: An der Schlüsselfläche mit
einem Gabelschlüssel (SW27) den Adapter aus-
schrauben und zusammen mit dem Sondenstab
(max. 4 m) aus dem Behälter ziehen.
• Sondenstab (4) an der Schlüsselfläche einspannen
oder eine Armaturzange verwenden.
Achtung: Die Oberfläche des polierten Sondenstabs
ist zu schützen! Sie darf durch Kratzer oder Kerben
nicht beeinträchtigt werden.
• Adapter (3) vom Sondenstab abschrauben (linksdre-
hend ca. 12 Umdrehungen) und abziehen (Steckver-
bindung). Der Sondenstab ist mit 4,5 Nm in die
Isolierbuchse eingeschraubt.
• Die O-Ring-Dichtungen (6) am Sondenstab und am
Adapter sind nun frei zugänglich und gegebenenfalls
austauschbar. Sondenstab und Adapter können auto-
klaviert werden.
Bestellnummer der O-Ringe: siehe Device Viewer
(® ä 67)
Montage der Sonde
Die Montage erfolgt in umgekehrter Reihenfolge:
• Adapter (3) mit 4,5 Nm auf den Sondenstab (4) auf-
schrauben.
• Adapter zusammen mit dem Sondenstab in den
Behälter-Prozessanschluss einschrauben und mit 20
Nm festziehen.
• Gehäuse (2) mit der Gehäuseaufnahme auf den
Adapter stecken und mit der Nutmutter (1) ver-
schrauben; Drehmoment 20 Nm.
