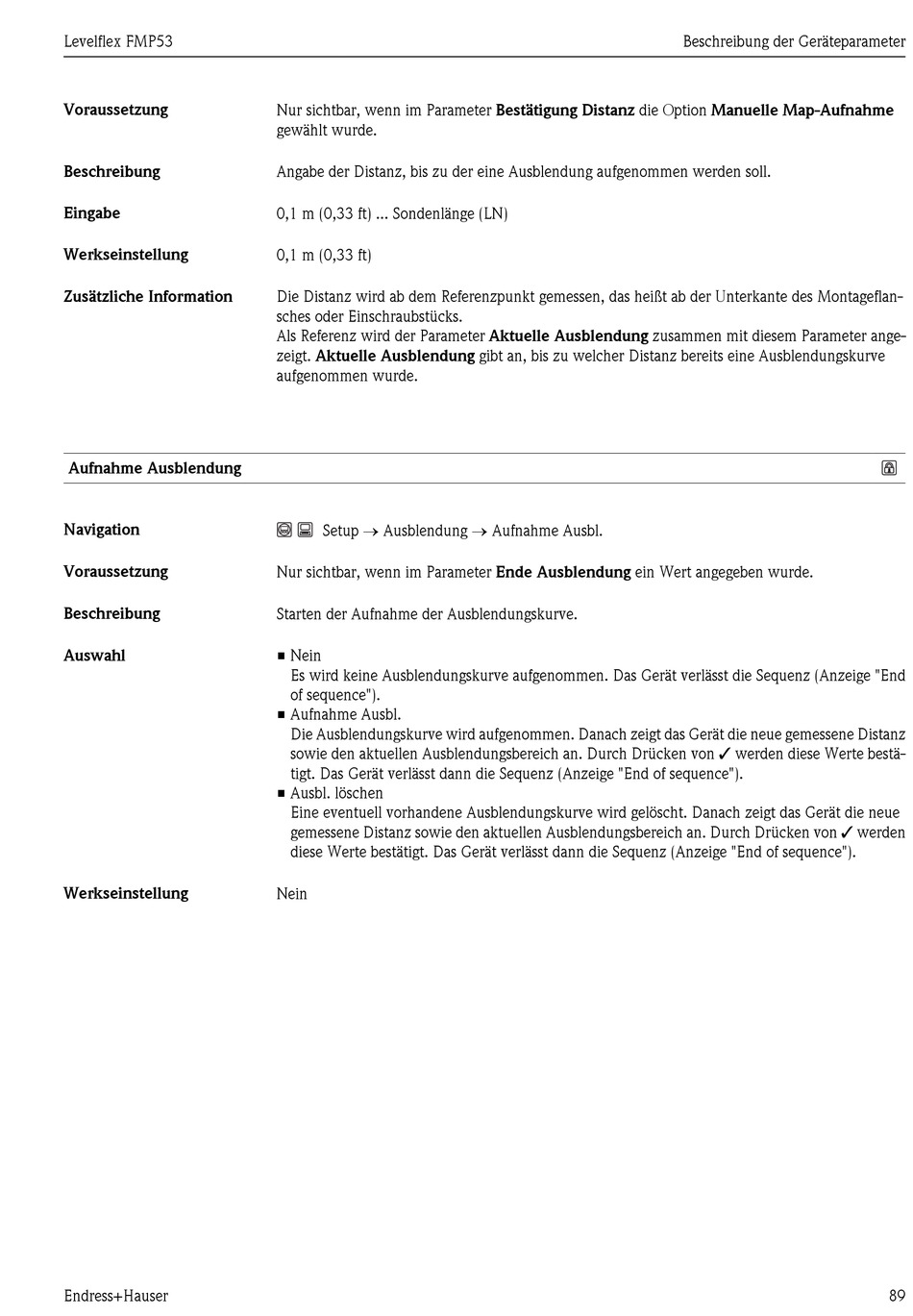

Endress+Hauser Levelflex FMP53 Betriebsanleitung Seite 89

Levelflex FMP53
Voraussetzung
Beschreibung
Eingabe
Werkseinstellung
Zusätzliche Information
Aufnahme Ausblendung
Navigation
Voraussetzung
Beschreibung
Auswahl
Werkseinstellung
Endress+Hauser
Nur sichtbar, wenn im Parameter Bestätigung Distanz die Option Manuelle Map-Aufnahme
gewählt wurde.
Angabe der Distanz, bis zu der eine Ausblendung aufgenommen werden soll.
0,1 m (0,33 ft) ... Sondenlänge (LN)
0,1 m (0,33 ft)
Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unterkante des Montageflan-
sches oder Einschraubstücks.
Als Referenz wird der Parameter Aktuelle Ausblendung zusammen mit diesem Parameter ange-
zeigt. Aktuelle Ausblendung gibt an, bis zu welcher Distanz bereits eine Ausblendungskurve
aufgenommen wurde.
Setup ® Ausblendung ® Aufnahme Ausbl.
Nur sichtbar, wenn im Parameter Ende Ausblendung ein Wert angegeben wurde.
Starten der Aufnahme der Ausblendungskurve.
• Nein
Es wird keine Ausblendungskurve aufgenommen. Das Gerät verlässt die Sequenz (Anzeige "End
of sequence").
• Aufnahme Ausbl.
Die Ausblendungskurve wird aufgenommen. Danach zeigt das Gerät die neue gemessene Distanz
sowie den aktuellen Ausblendungsbereich an. Durch Drücken von  werden diese Werte bestä-
tigt. Das Gerät verlässt dann die Sequenz (Anzeige "End of sequence").
• Ausbl. löschen
Eine eventuell vorhandene Ausblendungskurve wird gelöscht. Danach zeigt das Gerät die neue
gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Durch Drücken von  werden
diese Werte bestätigt. Das Gerät verlässt dann die Sequenz (Anzeige "End of sequence").
Nein
Beschreibung der Geräteparameter
89
