Montage
32
1.
8 mm

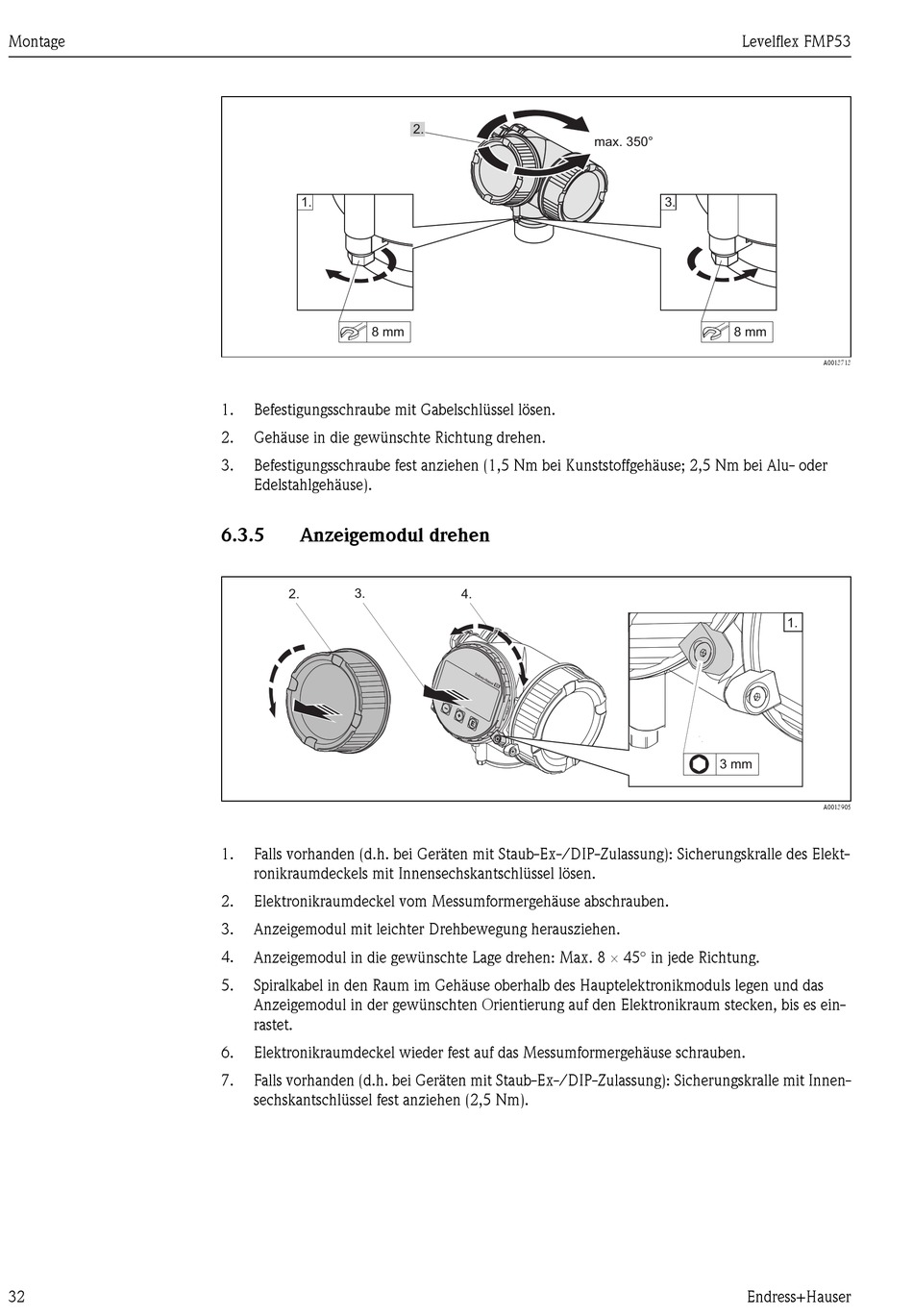

1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder
Edelstahlgehäuse).
6.3.5

Anzeigemodul drehen

2. 3.
1. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elekt-
ronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen.
Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
4.
5. Spiralkabel in den Raum im Gehäuse oberhalb des Hauptelektronikmoduls legen und das
Anzeigemodul in der gewünschten Orientierung auf den Elektronikraum stecken, bis es ein-
rastet.
6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
7. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle mit Innen-
sechskantschlüssel fest anziehen (2,5 Nm).
2.
4.
Levelflex FMP53
max. 350°
3.
8 mm
1
3 mm
Endress+Hauser
A0013713
1.
A0013905
