Montage
24

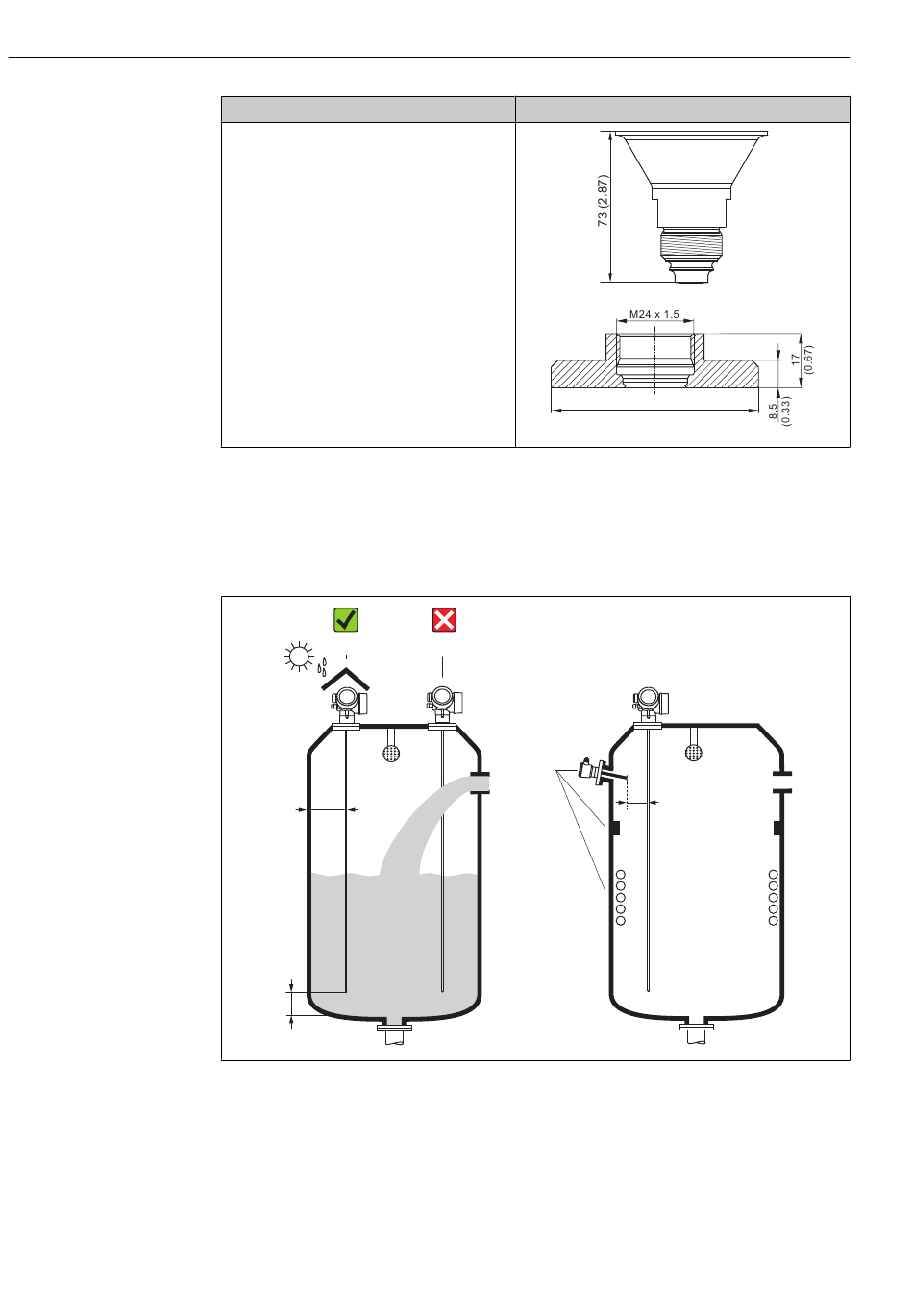

Ausführung
U1J
Gewinde M24, 316L
Zum Prozessanschluss U1J benötigen Sie folgenden Ein-
schweißadapter:
Best.-Nr.: 71041381
P
= 16 bar (232 psi)
max
Werkstoff: 316L (1.4435)
6.2
Montagebedingungen
6.2.1
Geeignete Montageposition
1
A
C
Montageabstände
• Abstand (A) von Stabsonden zur Behälterwand:
– bei glatten metallischen Wänden: > 50 mm (2 in)
– bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters
• Abstand (B) von Stabsonden zu Einbauten (4): > 300 mm (12 in)
• Abstand (C) des Sondenendes vom Behälterboden: > 10 mm (0,4 in)
Abmessungen [mm (inch)]
2
3
Levelflex FMP53
ø65 (ø
2.7
)
B
Endress+Hauser
A0014608
A0012776
A0014130
