Zutrittslösungen & Schnittstellen
Transponder Plus, Keypad und Touchkey

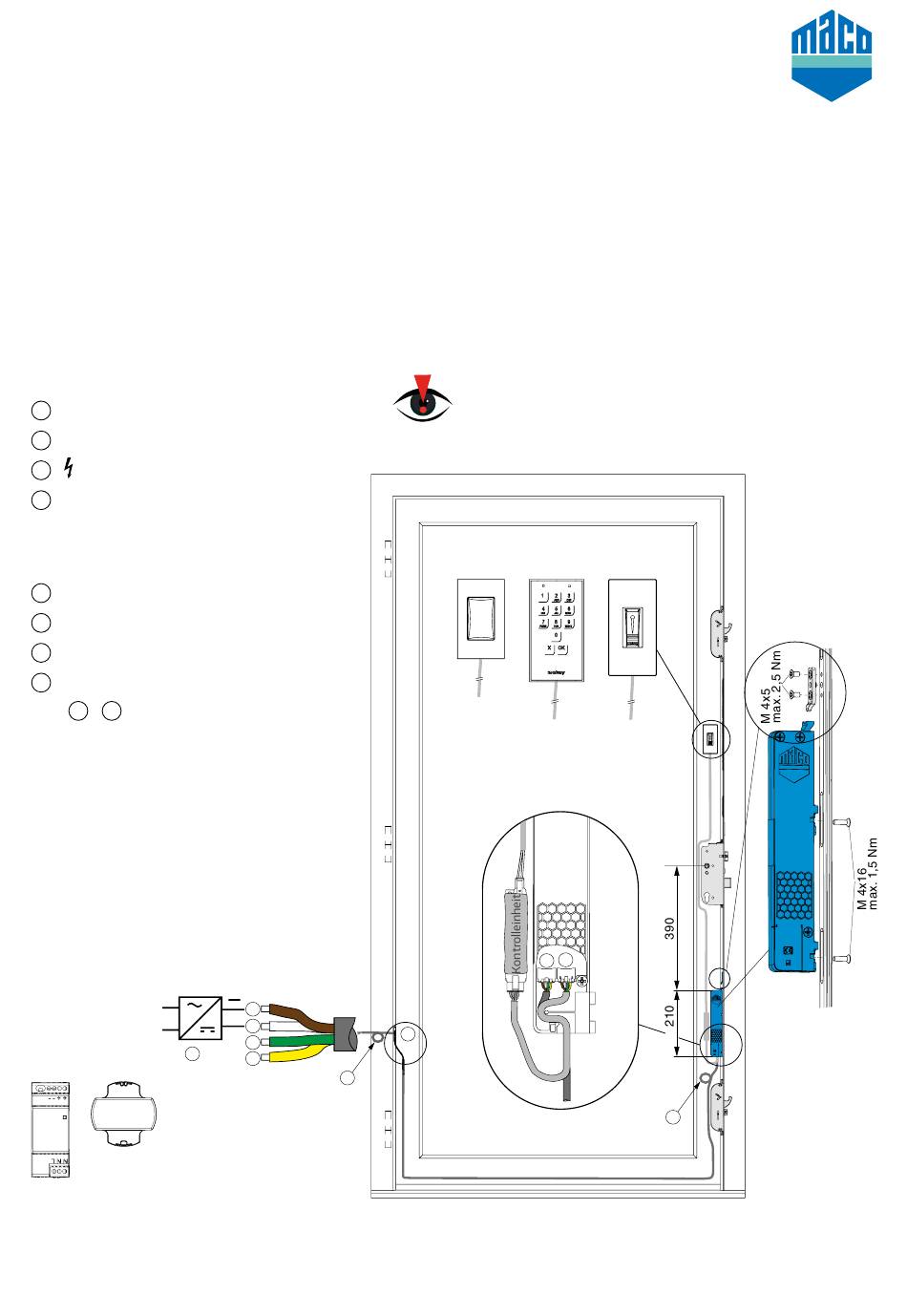

Kabelbelegung - Kabelübergang 6 m / 10 m Verlegelänge außen / 1,5 m, 2,5 m, 4,5 m im Türblatt
Plug & Play Steckverbindung Motor zu:
A
Kabelübergang
B
Zutrittslösung
C
Spannungsversorgung**
D
Schlaufe für Zugentlastung
Plug & Play Stecker- / Kabelbelegung:
Braun Betriebsspannung Motor minus -
1
Weiß Betriebsspannung Motor plus +
2
Grün Steuerspannung* minus -
3
Gelb Steuerspannung* plus +
4
(
+
Potentialfreier Eingang)
3
4
* Die Steuerspannung wird für Taster (Tast impuls) und
Wechselschalter (Aktivierung/Deaktivierung Tages-
entriegelung) benötigt! Siehe Seite 40/41.
Um Beschädigungen der Kabel zu vermeiden,
müssen Bohrungen/Fräsungen entgratet
werden!
C
**Unterputznetzteil
**Hutschienennetzteil
** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind
für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für
500ms/ 7A für 100ms. Alternativ müssen Fremdprodukte eine Ausgangsspannung von 12 – 24 V DC mit mind. 1,5A aufweisen.
1
2
+
3
4
D
Elektrische Anschlüsse (Anschluss Netzteil,
Anschlusskabel 6 m und 10 m) dürfen nur durch
befugtes Personal durchgeführt werden!
Zutrittslösung:
Transponder
Plus
Keypad
A B
A
Touchkey
GM
D
37
