Zutrittslösungen & Schnittstellen

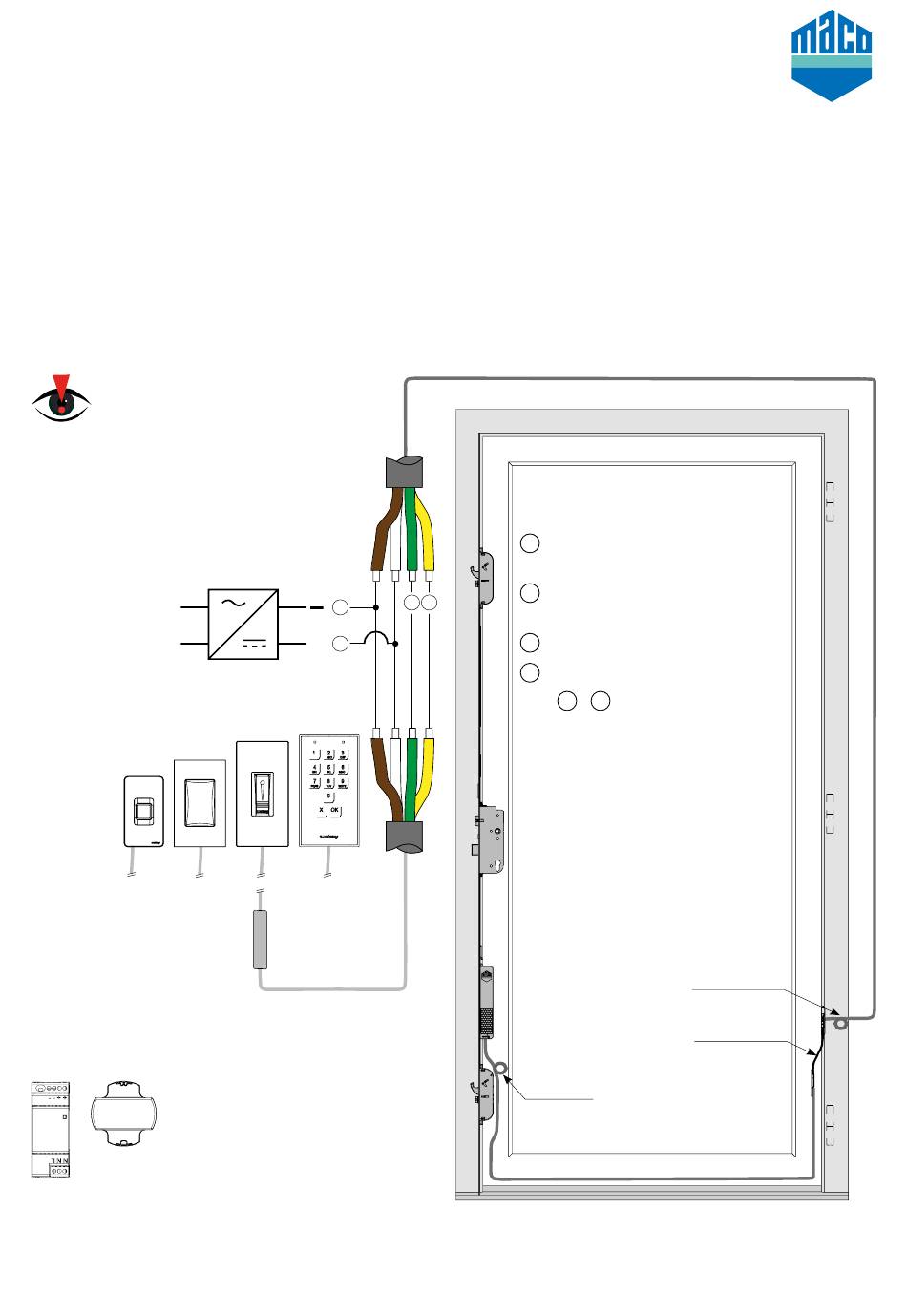

Schaltplan rahmenseitig
Kabelbelegung - Kabelübergang 6 m / 10 m Verlegelänge außen / 1,5 m, 2,5 m, 4,5 m im Türblatt
Elektrische Anschlüsse (Anschluss
Netzteil, Anschlusskabel 6 m und
10 m) dürfen nur durch befugtes
Personal durchgeführt werden!
Zutrittslösungen:
Transponder
Plus
Touchkey
dLine
**Unterputznetzteil
**Hutschienennetzteil
** Es wird empfohlen, das A-TS mit motorischer Öffnung nur mit hierfür vorgesehenen, geprüften und freigegebenen Netzteilen zu betreiben. Diese sind
für eine Eingangsspannung von 220-240V / 50-60Hz konzipiert und leisten eine Ausgangsspannung von 24 V DC 1A mit dynamischen Überstrom 3A für
500ms/ 7A für 100ms. Alternativ müssen Fremdprodukte eine Ausgangsspannung von 12 – 24 V DC mit mind. 1,5A aufweisen.
Netzteil
1
+
2
Keypad
Touchkey
Kontrolleinheit
Plug & Play Stecker- /
Kabelbelegung:
Braun Betriebsspannung Motor
1
minus -
Weiß Betriebsspannung Motor
2
3
4
plus +
Grün Steuerspannung* minus -
3
Gelb Steuerspannung* plus +
4
(
3
* Die Steuerspannung wird für Taster (Tast impuls)
und Wechselschalter (Aktivierung/Deaktivierung
Tages entriegelung) benötigt! Siehe Seite 40/41.
Schlaufe
f. Montage
+
Potentialfreier Eingang)
4
Zugentlastung
Kabelübergang
39
