Umgebungsbedingungen - Endress+Hauser prosonic flow 92 Technische Information

Ein- und Auslaufstrecken
Verbindungskabellänge
Umgebungstemperatur
Lagerungstemperatur
Schutzart
Stoß- und
Schwingungsfestigkeit
Elektromagnetische
Verträglichkeit (EMV)
12

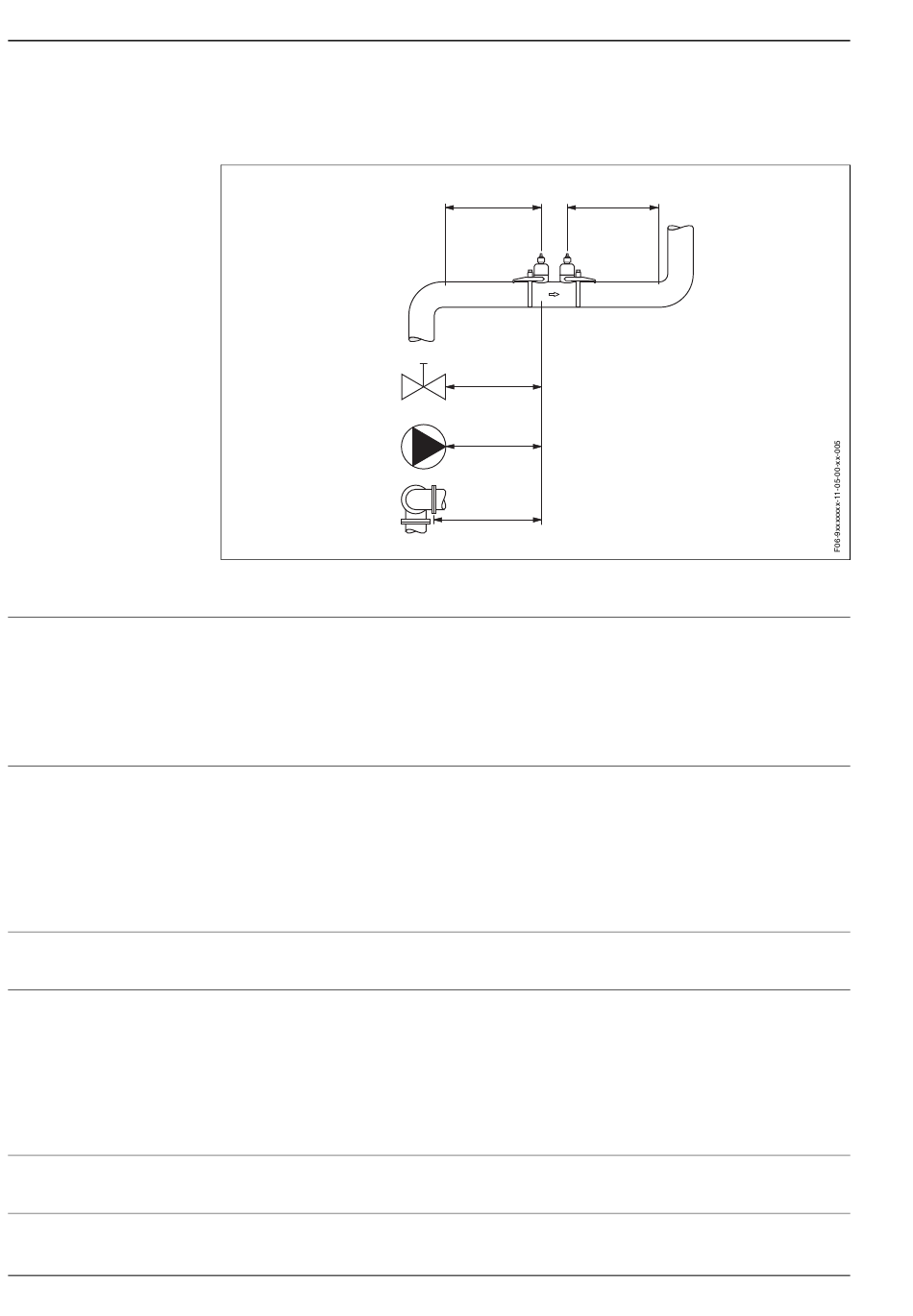

Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern usw.,
zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen werden folgende Ein- und
Auslaufstrecken empfohlen:
1
2
3
1 = Ventil, 2 = Pumpe, 3 = zwei Rohrbiegungen in verschiedene Richtungen
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m und 10 m
Beachten Sie bei der Montage folgende Hinweise, um korrekte Messresultate zu erhalten:
• Kabel nicht in der Nähe von elektrischen Maschinen und Schaltelementen verlegen.

Umgebungsbedingungen

• Messumformer Prosonic Flow 92:
-10...+45 °C
• Durchfluss-Messsensoren Prosonic Flow W/U:
-20...+60 °C
• Sensorkabel PVC -20...+70 °C
Direkte Sonneneinstrahlung ist, insbesondere in wärmeren Klimaregionen, zu vermeiden.
Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich vom Messumformer
und den entsprechenden Messsensoren sowie den dazugehörenden Sensorkabel (s. oben).
• Messumformer Prosonic Flow 92:
IP 50
• Durchfluss-Messsensoren Prosonic Flow W:
– Sensorgehäuse IP 67 (NEMA 4X)
– BNC-Adapter IP 52
• Durchfluss-Messsensoren Prosonic Flow U:
IP 52
Gemäß IEC 68-2-6
Nach EN 61326/A1 (IEC 1326) "Emmission gemäss Anforderungen für Klasse A"
≥ 15 x DN ≥ 5 x DN
≥ 40 x DN
≥ 20 x DN
≥ 40 x DN
