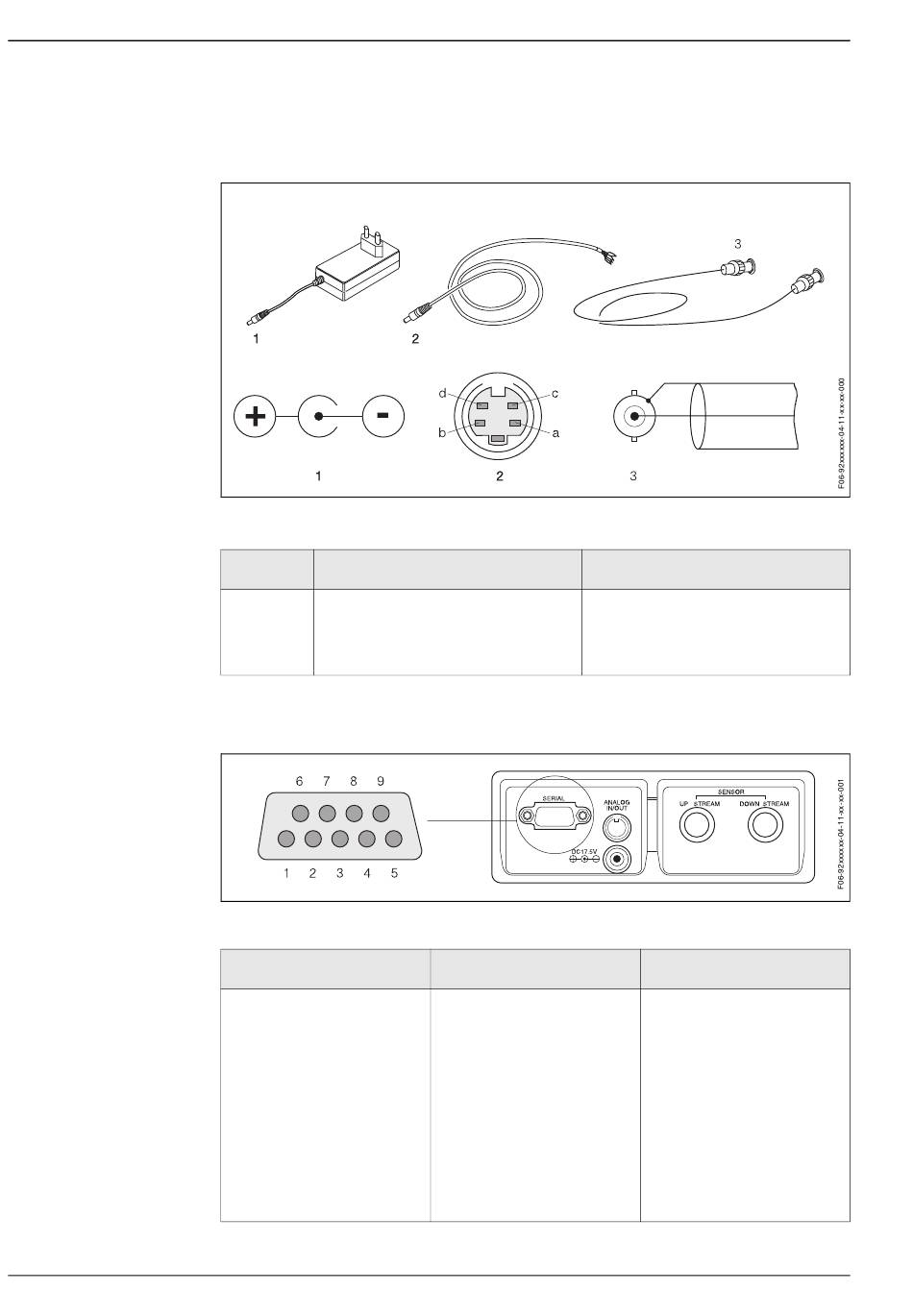

Kabelverbindungen
8
• Hilfsenergie-Kabelverbindung des Standard-Netzgeräts (1)
• Signalkabelverbindung (Eingang/Ausgang), Rundstecker, 4-polig (2)
• Sensorkabelverbindung (stromaufwärts/stromabwärts), BNC-Steckverbinder (3)
Kabelverbindungen messumformerseitig
Pin
a
b
c
d
Serieller Kommunikationsanschluss für die Daten-Loggerverbindung:
• D-SUB, 9-polig
D-SUB, 9-polig, Steckdose
Pin Nr.
1
2
3
4
5
6
7
8
9
Belegung
Analogeingang +
Analogausgang -
Analogeingang -
Analogausgang +
Symbol
–
R x D
T x D
D T R
G N D
D S R
R T S
C T S
–
Prosonic Flow 92
Farbe
schwarz
rot
weiss
blau
Belegung
–
Empfangsdaten (Receive Data)
Sendedaten (Send Data)
Datenendgerät bereit
(Data Terminal Ready)
Masse Signal (Signal ground)
Betriebsbereitschaft
(Data Set Ready)
Sendeanforderung
(Ready To Send)
Sendebereitschaft
(Clear To Send)
–
