Prosonic Flow 92

Endress+Hauser

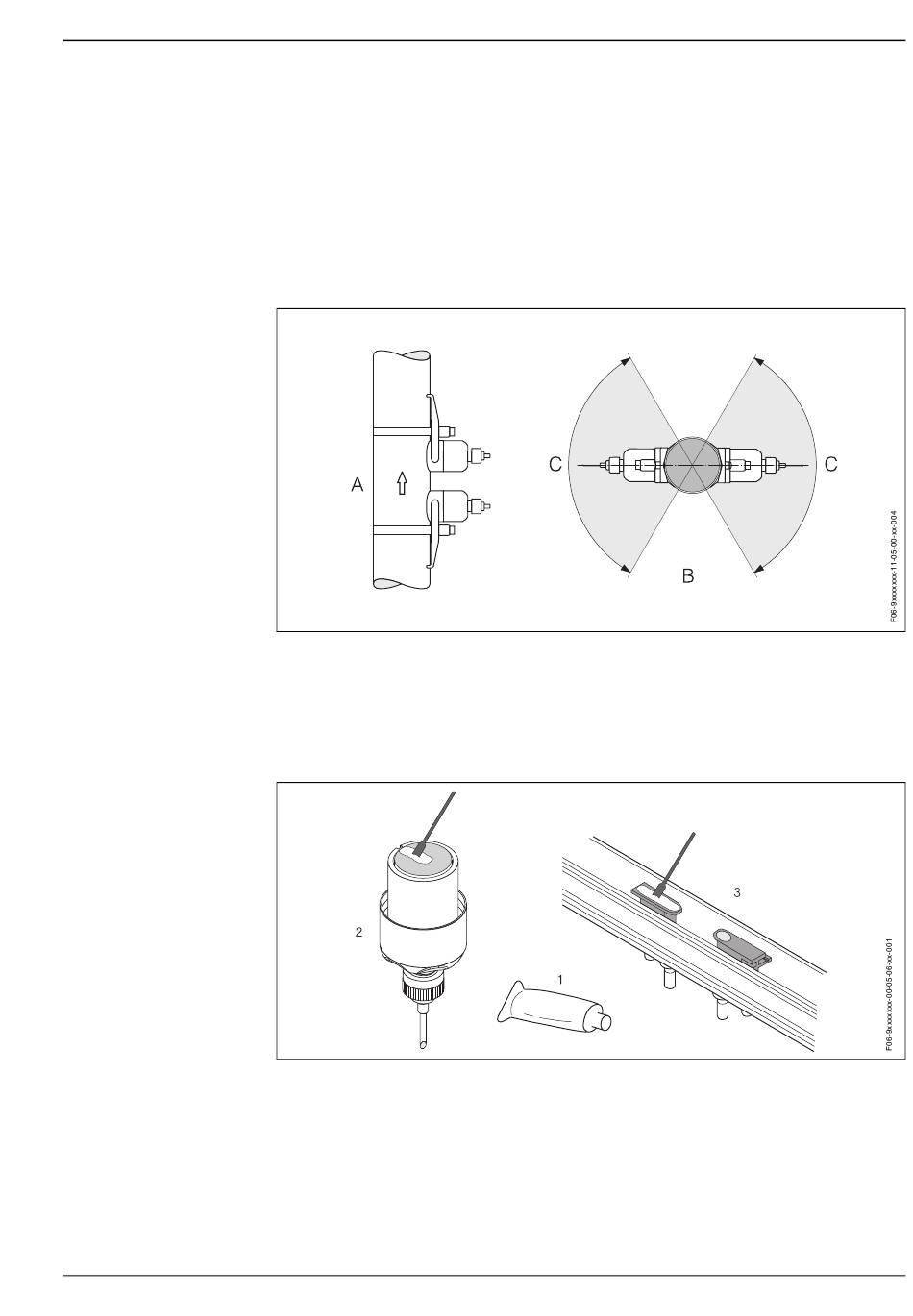

Einbaulage

Vertikal

Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Mitgeführte Feststoffe

sinken nach unten. Gase steigen bei stehendem Messstoff aus dem Messsensorbereich. Die

Rohrleitung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.

Horizontal

Im empfohlenen Einbaubereich (C) bei horizontaler Einbaulage (Ansicht B) können Gas- und Luf-

tansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung

weniger beeinflussen.

C = empfohlener Einbaubereich max. 120°

Koppelmedium

Um die akustische Verbindung zwischen Sensor und Rohrleitung zu gewährleisten, braucht es

ein Koppelmedium (1). Dieses wird bei der Inbetriebnahme auf die Sensorflächen (2/3) aufgetra-

gen. Erneuern Sie das Koppelmedium für jede neue Messstelle.

1 = Koppelmedium

2 = Sensoroberfläche Prosonic Flow W

3 = Sensoroberfläche Prosonic Flow U
