Endress+Hauser prosonic flow 92 Technische Information Seite 3

Prosonic Flow 92
Endress+Hauser

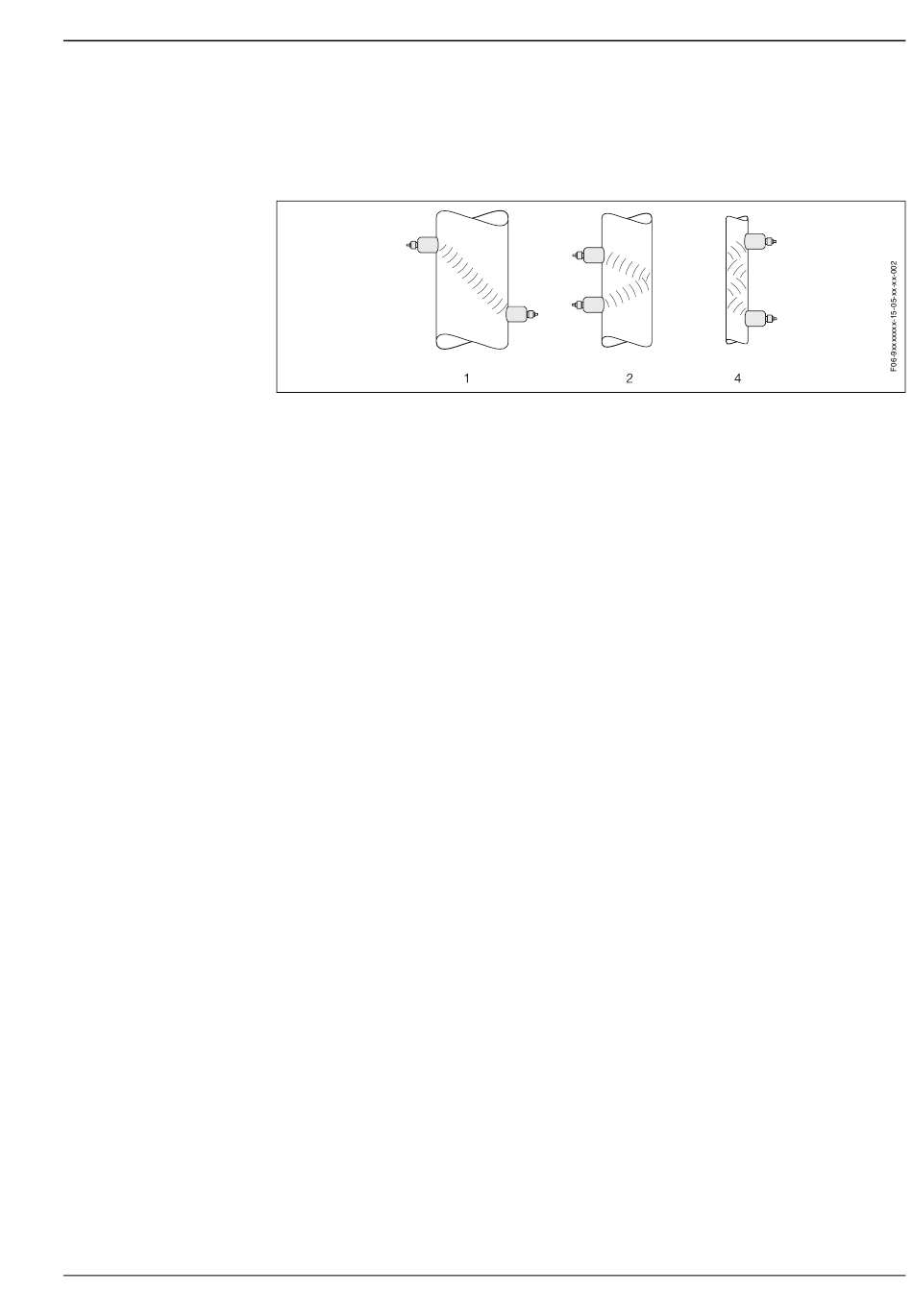

Sensoranordnung Prosonic Flow W/U
Standardmäßig bieten die Prosonic Flow W Sensoren eine Auswahlmöglichkeit zwischen 1, 2 und
4 Traversen und die Prosonic Flow U Sensoren 2 Traversen. Bitte beachten Sie, dass mit jeder
zusätzlichen Reflektionsstelle im Rohr die Signalstärke abnimmt. (Beispiel: 2 Traversen = 1 Refle-
ktionsstelle usw.)
Prosonic Flow W: 1 = 1 Traverse, 2 = 2 Traversen, 4 = 4 Traversen
Prosonic Flow U: 2 = 2 Traversen
Um eine möglichst gute Signalqualität zu erhalten, sollten daher so wenig Traversen, wie für eine
ausreichende Laufzeitdifferenz nötig, ausgewählt werden.
Empfehlungen:
Um ein Optimum an Signalstärke und ein Höchstmaß an Messgenauigkeit zu erhalten, empfehlen
wir folgende Möglichkeiten:
• DN 15...50 → 2 Traversen
• DN 50...60 → 2/4 Traversen
• DN 80...600 → 2 Traversen
• DN 650...4000 → 1 Traverse
Sensorauswahl
Prosonic Flow U-Sensor: DN 15...100.
Prosonic Flow W-Sensor (zwei Ausführungen): DN 50...300 oder DN 100...4000.
• Im Bereich von DN 100...300 können beide Sensortypen W eingesetzt werden.
• Der Sensortyp W DN 50...300 ist bei einer Wandstärke < 4 mm und der Sensortyp
DN 100...4000 bei einer Wandstärke > 4 mm einzusetzen.
Zubehör für die Inbetriebnahme
Für die Montage und Inbetriebnahme benötigen Sie, um den Sensorabstand zu ermitteln, Anga-
ben über die zu messende Flüssigkeit und das verwendete Rohrmaterial sowie die genauen
Rohrdimensionen. Im Programm von Prosonic Flow 92 sind die Daten der gängigsten Flüssig-
keiten, wie auch Rohrmaterialien und Auskleidungswerkstoffe, fest einprogrammiert.
Für Flüssigkeiten:
WASSER – MEERWASSER – DESTILLIERTES WASSER – AMMONIAK – ALKOHOL – BENZOL –
BROMID – ETHANOL – GLYKOL – KEROSIN – MILCH – METHANOL – TOLUOL – SCHMIERÖL –
DIESEL – BENZIN
Für Rohrmaterialien:
STAHL – STAHL ROSTFREI – GUSSEISEN – KUPFER – PVC – ALUMINIUM – DUKTILER GUSS –
ZEMENTASBEST – GFK – PEEK – PVDF – ACRYLGLAS
Auskleidungen:
EPOXYDHARZ – ZEMENT – GUMMI – TEFLON – PYREXGLAS – PVC
Werden andere als die fest einprogrammierten Flüssigkeiten oder Rohrmaterialien verwendet und
sind diese Daten nicht bekannt, können Sie mit Hilfe von Fachliteratur die entsprechenden Daten
ermitteln.
3
