Endress+Hauser prosonic flow 92 Technische Information Seite 7

Prosonic Flow 92
Elektrischer Anschluss
Sensorkabelverbindung
Elektrischer Anschluss
Analogeingang/-ausgang-
Verbindung
Potenzialausgleich
Endress+Hauser

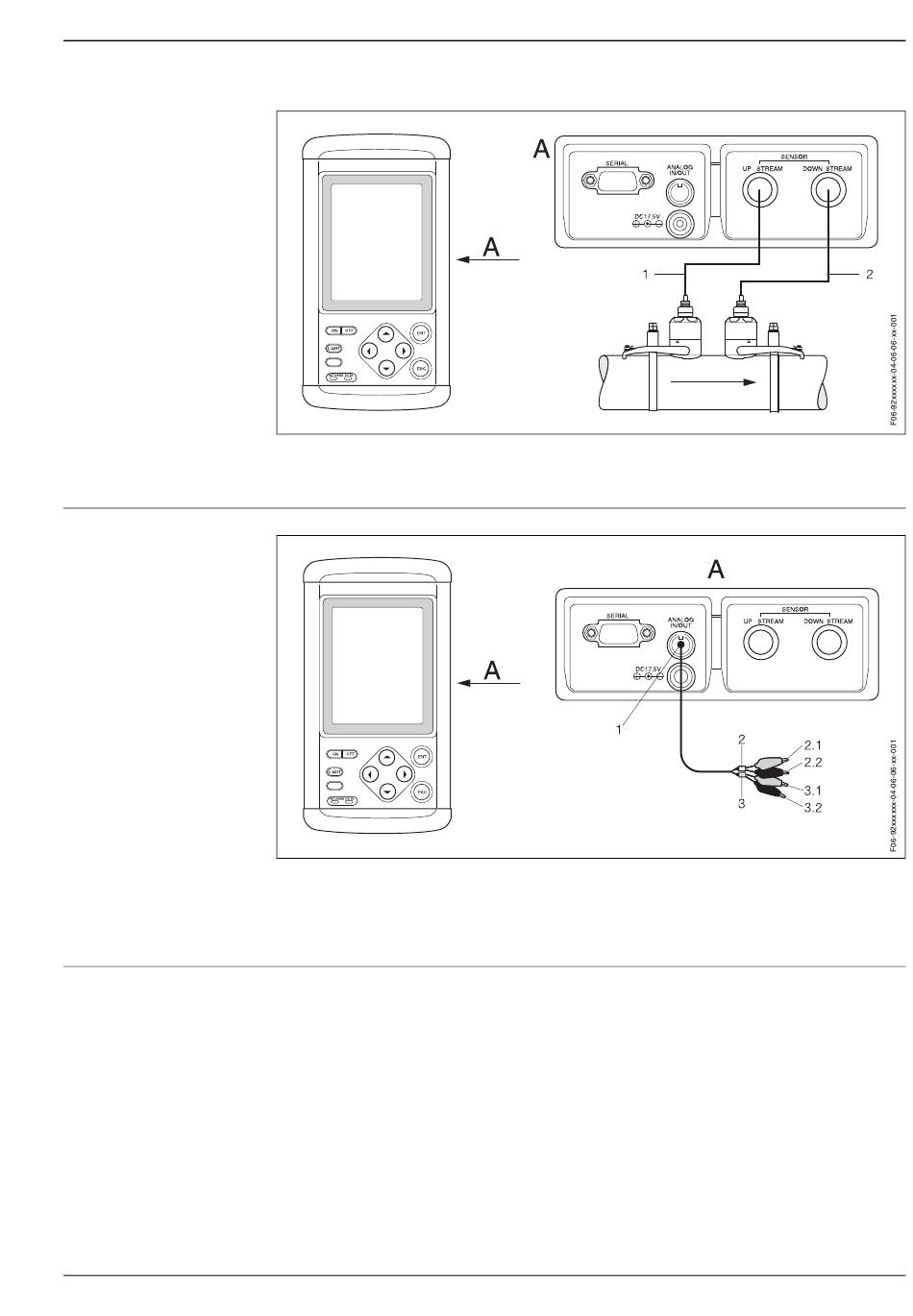

A = Ansicht A
– 1 = Sensorkabel stromaufwärts
– 2 = Sensorkabel stromabwärts
A = Ansicht A
– 1 = Analog-Eingangs-/Ausgangstecker
– 2 = Analog-Ausgangskabel; 2.1 = rot (+); 2.2 = schwarz (-)
– 3 = Analog-Eingangskabel; 3.1 = rot (+); 3.2 = schwarz (-)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
