Messprinzip
2

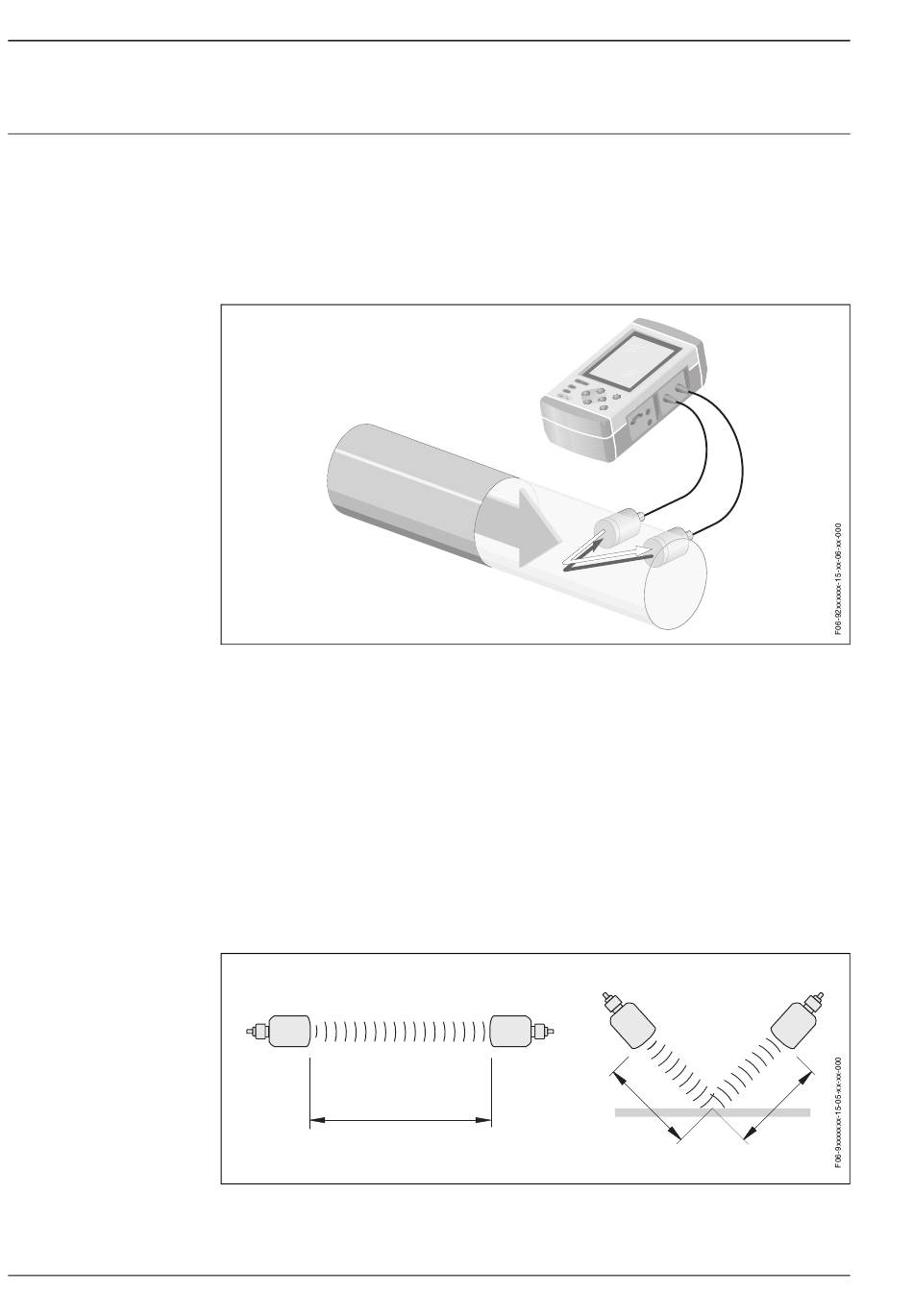

Arbeitsweise und Systemaufbau

Prosonic Flow arbeitet nach dem Laufzeitdifferenz-Messverfahren.
Hierbei wird ein akustisches Signal (Ultraschall) in beiden Richtungen von einem Messsensor
zum andern gesendet.
Da die Signalausbreitungsgeschwindigkeit der Schallwellen gegen die Durchflussrichtung gerin-
ger ist als in Durchflussrichtung, entsteht eine Laufzeitdifferenz. Diese Differenz ist direkt propor-
tional zur Durchflussgeschwindigkeit.
Prosonic Flow berechnet den Durchfluss aus dem Rohrquerschnitt und der gemessenen Laufzeit-
differenz.
v ~ ∆ t
Q = v · A
v = Durchflussgeschwindigkeit
∆ t = Laufzeitdifferenz
v = Volumendurchfluss
A = Rohrquerschnitt
Das Messsystem misst neben dem Volumenfluss auch immer die Schallgeschwindigkeit des
Messstoffs mit. Somit können zum Beispiel verschiedene Messstoffe unterschieden oder die
Messstoffqualität überwacht werden. Mit Hilfe des "Site Setup" wird Prosonic Flow vor Ort anwen-
dungsspezifisch kalibriert.
Signallaufzeit
Das Ultraschallsignal braucht für eine genaue Messung eine gewisse minimale Signallaufzeit [t]
Die Messgenauigkeit, d.h. die exakt zu detektierende Laufzeitdifferenz nimmt mit der Signallauf-
zeitlänge [t] in einer Flüssigkeit zu.
t
Prosonic Flow 92
t/2 t/2
