Scelta della posizione

In generale, installare l'apparecchio in modo da potervi
accedere facilmente in qualsiasi momento per interventi di
assistenza e consentire agevoli operazioni di smontaggio e
rimontaggio.

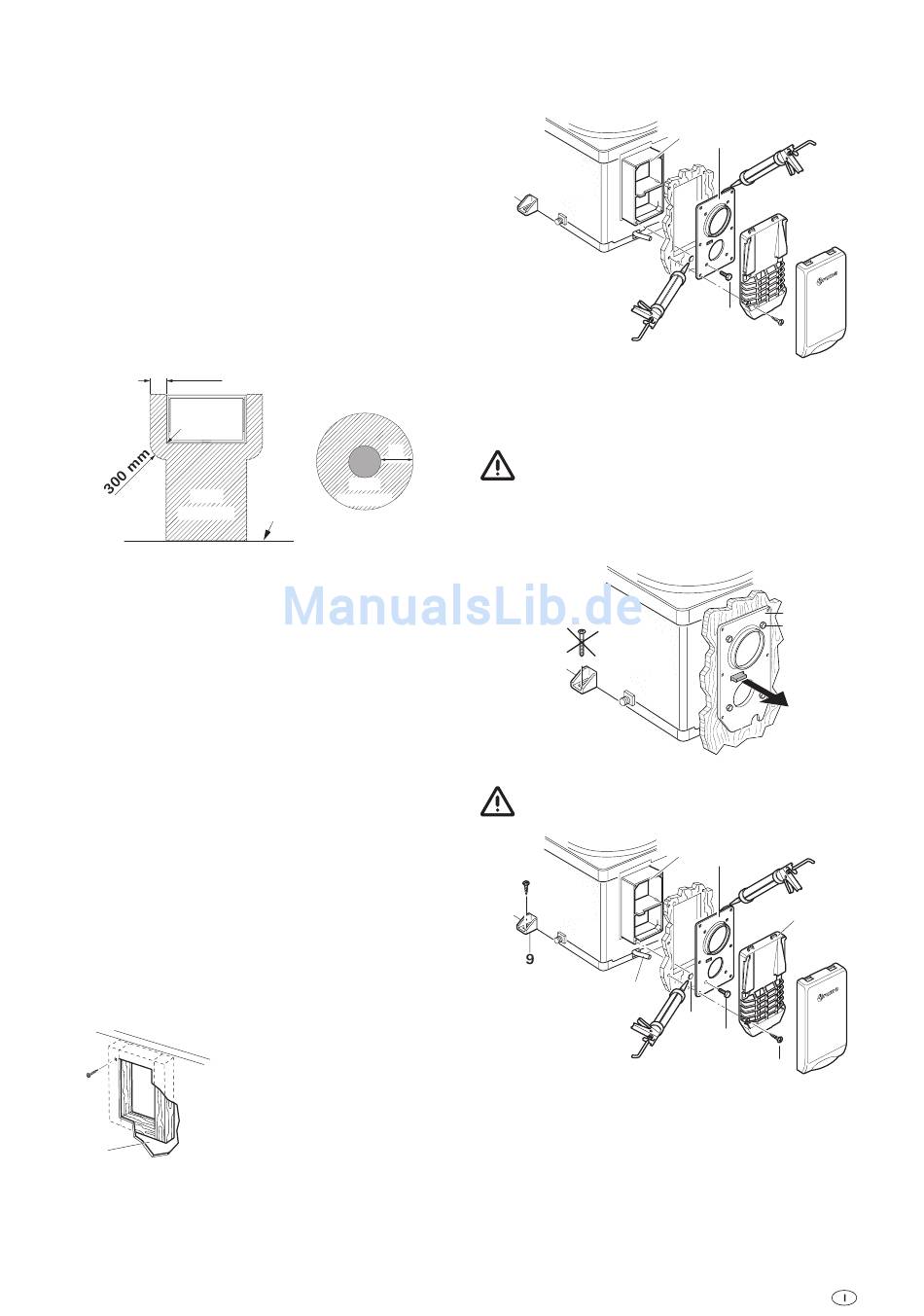

Posizionare il boiler in modo da poter montare il camino su
una superficie esterna possibilmente dritta e liscia, in modo
che il vento possa soffiarvi intorno da tutte le direzioni. Se
possibile non devono esserci né modanature, né rivestimenti;
ev. collocare il boiler su una base adeguata.
Posizionare il camino a parete in modo da non trovare, entro
una distanza di 500 mm (A) né il bocchettone carburante, né
l'apertura di sfiato del serbatoio. Entro una distanza di 300
mm (A) non deve nemmeno trovarsi l'apertura di sfiato della
zona abitabile. Se il camino è stato posizionato in verticale al
di sotto di una finestra apribile, il boiler deve essere dotato di
un dispositivo automatico di disinserzione che ne impedisca il
funzionamento con la finestra aperta.
300 mm
Finestra
Area
protetta
Fig. 1
Non installare il boiler in prossimità o subito dietro un appa-
recchio di riscaldamento.
Per garantire una sufficiente ventilazione per il raffreddamento
della centralina elettronica, la distanza tra il coperchio della
centralina elettronica (34) e le pareti dei mobili in cui viene in-
stallato il boiler deve essere di almeno 20 mm.

Installazione del boiler

Posizionare la dima per l'apertura del camino sul lato interno
della parete.
A = bordo inferiore boiler
B = bordo laterale boiler
Eseguire 4 fori (C) di 10 mm di diametro nella parete. Esegui-
re il foro (E) di 15 mm di diametro per il tubo della condensa
(possibile anche dall'esterno = F).
Posizionare la dima sull'esterno della parete. I segni (C) devo-
no combaciare con i fori. Ritagliare l'apertura per il camino (D)
da 92 x 168 mm.
Se la distanza tra la parete esterna e il boiler è superiore a
35 mm, è necessaria la prolunga camino VBO 2 di ulteriori
50 mm di lunghezza. Ritagliare 100 x 176 mm lungo la linea
tratteggiata.
*
Fig. 2
Ritagliare o abbassare le modanature o simili sul veicolo, in
modo che il camino poggi su una superficie piana.
In caso di pareti inclinate, spessorare il boiler. Non superare
un angolo di inclinazione di 10 gradi.
A
Area
protetta
Pianale
Rivestire internamente le cavità
intorno all'apertura per il camino
con legno, affinché sia possibile
serrare a fondo le viti. L'apertura
finale deve misurare 168 mm in
altezza e 92 mm in larghezza.
(* vista in sezione per maggiore
chiarezza)
Inserire il boiler con lo scarico (1) attraverso l'apertura (2)
finché sporge di circa 5 mm dalla parete esterna. Montare il
telaio di tenuta (3) (la protezione antitorsione fa sì che sia pos-
sibile montarlo solo nella giusta posizione!). Eseguire i fori per
le 6 viti di fissaggio (4).
Fig. 3
Rimuovere il telaio di tenuta (3) e rivestire la parte a contatto
con il veicolo con sigillante plastico per carrozzeria; non utiliz-
zare silicone!
Il telaio di tenuta deve essere ben sigillato sui lati fron-
tali, sulle nervature dello scarico (1) e verso la parete
esterna!
Fissare il telaio di tenuta (3) con 4 viti maschianti (4) allo
scarico.
Fig. 4
Avvitare il telaio di tenuta (3) insieme allo scarico (1)
in modo che la protezione antitorsione sporga!
7
Fig. 5
Sigillare la fessura tra il foro (6) e il tubo della condensa (7)
con sigillante plastico per carrozzeria; non utilizzare silicone!
Montare la griglia del camino (8). Spingere il camino completo
contro la parete del veicolo e montarlo con 6 viti (5).
Avvitare saldamente il boiler al pianale del veicolo mediante
almeno 2 linguette (9) con le viti fornite B 5,5 x 25 su un fondo
adatto (lastra di compensato, listelli di legno laminati o fondo
in metallo).
1
3
2
4
3
4
1
3
8
6
4
5
