RoughCam
IPP1377
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samcon RoughCam IPP1377

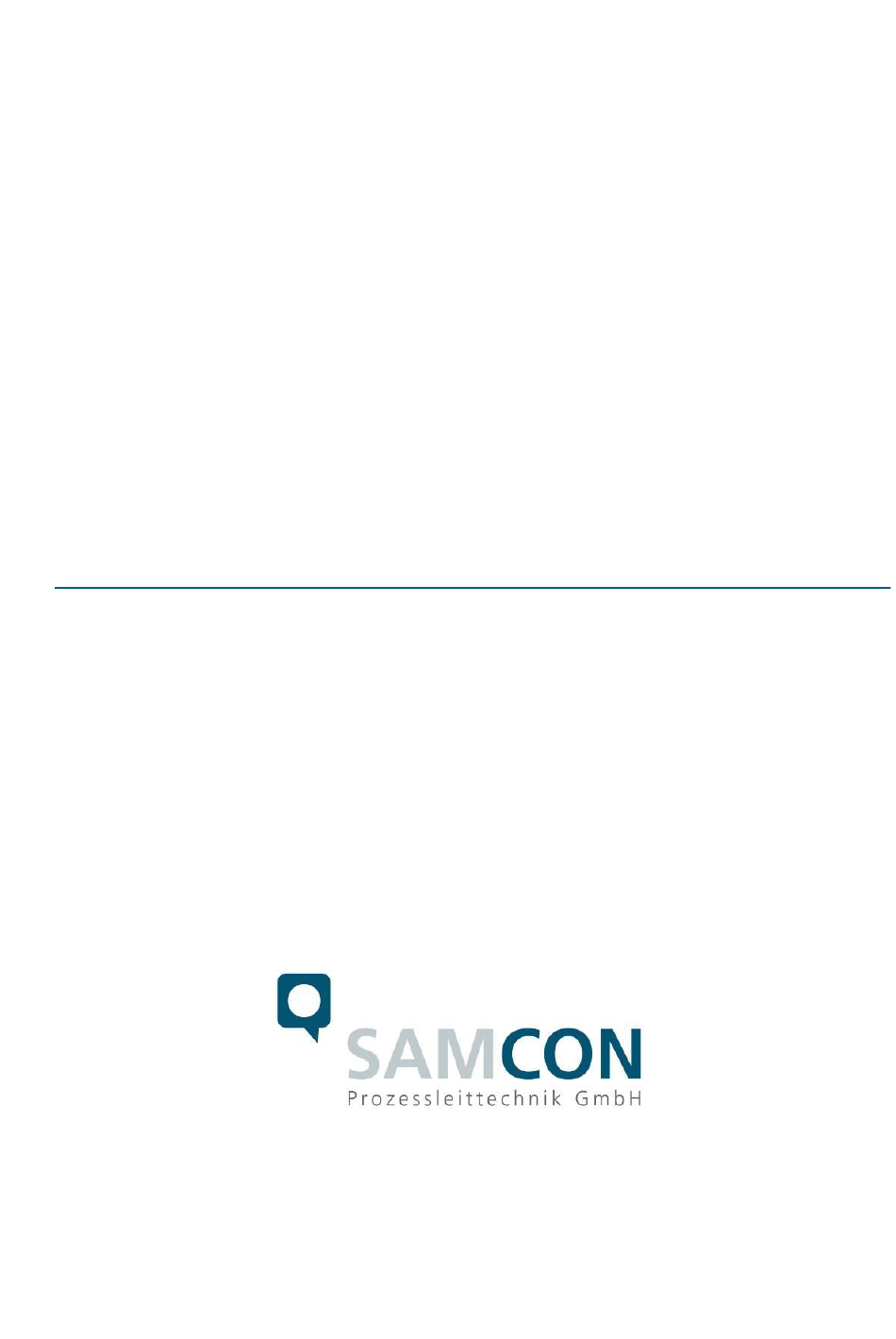

  • Seite 1 ® RoughCam IPP1377 Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ........................5 Technische Daten ..................... 5 Modellvarianten ....................5 Elektrische Kennwerte der Kamera ..............6 Verbindungsleitung ....................6 2.3.1 Verbindungsleitung bei Modellen ohne Heizung (SKD01-T/ASKD02-T) ........7 2.3.2 Verbindungsleitung bei Modellen mit Heizung (SKDP03-T/ASKDP03-T) ......... 8 Videotechnische Kennwerte ................9 Sonstige technische Daten ..................
  • Seite 3 Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch) ......21 Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) ........22 Bild 6-3 Öffnen der RoughCam IPP1377 (Abb. ähnlich) ..........22 Bild 6-4 Montageadapter mit Einbaukomponenten ............23 Bild 7-1 Userinterface zur Einstellung von Zoom und Fokus ........... 26 Tab.7.1 Objektivdaten .....................
  • Seite 4 Dipl.-Ing. (FH) Eva Schneider Erstelldatum: 16.08.2022 Rev.- Datum Name Bemerkung Freigabe Index 16.08.2022 E.Schneider Erstellung des Dokuments, Alexander Digital unterschrieben von Alexander Kruse DN: cn=Alexander Kruse, o, ou, Kruse email=a.kruse@samcon.eu, c=DE Datum: 2022.09.13 09:11:49 +02'00' Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 4 von 32...
  • Seite 5: Einleitung

    Einsatz hochwertiger PTFE Dichtungen wird der Gehäuseschutzgrad IP66/68 (IEC /EN 60529) gewährleistet und die chemische Resistenz maximiert. Für mehr Informationen beachten Sie unsere Produktseite unter www.samcon.eu. Bei der Entwicklung der RoughCam IPP1377 wurde sehr hoher Wert auf Sicherheit sowie mechanische Präzision und hochwertigen Edelstahl gelegt. Technische Daten Modellvarianten Produktname Gehäuse-...
  • Seite 6: Elektrische Kennwerte Der Kamera

    Bereich NIR, nicht geeignet für Thermografie Applikationen (MIR/ FIR), für Kameras ohne Wischer N.X = Normaler Umgebungstemperaturbereich, keine eingebaute Heizung > -10°C) N.H = Hochtemperaturbeständige Batterie verbaut (T < +60°C) LL.H = Eingebaute PTC Heizung (T > -60°C) 005.N = Anschlusskabellänge in Meter zum Auslieferungszeitpunkt;...
  • Seite 7: Verbindungsleitung Bei Modellen Ohne Heizung (Skd01-T/Askd02-T)

    Biegeradius: 20 x D bei Installation, 10 x D nach Verlegung Datenleitung: 4 x 2 x AWG23/1 CAT.6 Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/ASKD02-T_Datenblatt.pdf Bild 2-2 Schnittdarstellung ASKD02-T Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 7 von 32...
  • Seite 8: Verbindungsleitung Bei Modellen Mit Heizung (Skdp03-T/Askdp03-T)

    Datenleitung: 4 x 2 x AWG23/1 CAT.6 Leistungselemente: 3G1.5 (BK-BU-GN/YE) Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKDP03-T_Datenblatt.pdf Bild 2-3 Schnittdarstellung SKDP03-T Systemkabel ASKDP03-T: Außendurchmesser: 15,50 ± 0,6 mm Biegeradius: 15 x D bei Installation, 10 x D...
  • Seite 9: Videotechnische Kennwerte

    Videotechnische Kennwerte Wir verwenden die AXIS P1377 Netzwerk-Kamera innerhalb der druckfesten Kapselung. Bitte entnehmen Sie Details zu den videotechnischen Daten der Produktdokumentation ® von AXIS https://www.axis.com/de-de/products/axis-p1377 Sonstige technische Daten Schutzart: IP66/68 (IEC /EN 60529) Transport-/ Lagertemperatur: -40°C…+65°C -10°C…+60°C (Typ…N.H) Umgebungstemperatur: -60°C…+60°C (Typ…LL.H) Kamera Klemmkasten...
  • Seite 10: Montage

    Achtung! Beachten Sie die nationalen und lokalen Vorschriften für die Montage schwerer Lasten. Ergreifen Sie im Zweifelsfall geeignete Sicherheits- maßnahmen. Zeichnungen für Bohrbilder und weiterführende Informationen finden Sie auf unserer Pro- duktseite: Quicklink: https://www.samcon.eu/de/produkte/roughcam/roughcam-ipp1377/ Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 10 von 32...
  • Seite 11 Optionales Montagezubehör WALL MOUNT BRACKET WMB-VA2.3 Wandausleger Wandausleger für Geräte der T10-VA2.3-Serie WMB-... Geeignet für eine hängende Montage. Material: Edelstahl 1.4404 Traglast: 45 kg Abmessungen: 445 x 140 x 185 mm WEATHER PROTECTION ROOF 10-VA2.3- Wetterschutzdach Serie WPR-… POLE MOUNT BRACKET PMB-VA2.3 Mastadapter Mastadapter für VA Wandausleger PMB-…...
  • Seite 12: Elektrischer Anschluss

    Aufladung und somit Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet sich eine Schraubklemme rückseitig rechts unten (siehe Bild 5.1). Der Querschnitt des Potentialausgleiches hat den nationalen Erdungsvorschriften zu entsprechen (mindestens 4 mm Bild 5-1 RoughCam IPP1377 Potentialausgleich Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 12 von 32...
  • Seite 13: Anschlussarbeiten Und Absicherung

    IEEE 802.3af oder 802.3at Typ 1 Klasse 3 („Klassifikationsstrom: 26-30 mA @48 VDC, max. Speiseleistung PSE: 15.4 W, max. Entnahmeleistung PD: 6.49 – 12.95 W“) erfüllen. Die Datenübertragung der RoughCam IPP1377 Serie nutzt eine 100 Mbit/s Ether- net Verbindung (100BASE-TX).
  • Seite 14: Bild 5-3 Roughcam Ipp1377 T10-Va2.3.K3.Bor2-N.h-Xxx.n-T

    Bild 5-3 RoughCam IPP1377 T10-VA2.3.K3.BOR2-N.H-xxx.N-T Bild 5-4 RoughCam IPP1377 T10-VA2.3.K3.BOR2-N.H-xxx.N-P Video Tutorial: Beachten Sie unser Video-Tutorial: “SAMCON 01 Wiring the cable SKDP03-T to the junction box ExTB-3” https://go.samcon.eu/v01 Bild 5-5 Video Tutorial ExTB-3 Die Aderbelegung des SKD01-T nach Standard EIA/TIA-568B für 100BaseTX und 24VDC ist wie folgt: Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 14 von 32...
  • Seite 15 Kamera Farbe Klemme Querschnitt- Bemerkung (T568B) SKD01-T fläche (IEC60757) WH / OG 0,32 mm Massivleiter 0,32 mm Massivleiter WH / GN 0,32 mm Massivleiter 0,32 mm Massivleiter (PoE +48 VDC) WH / BU 0,32 mm Massivleiter (PoE +48 VDC) 0,32 mm Massivleiter (PoE GND) WH / BN...
  • Seite 16: Bild 5-6 Musterbeschaltung Des Klemmkastens Extb-3 (Ohne Heizung)

    2,5 mm Flex 1,5 mm L+ 24VDC 1,5 mm L- 24VDC YE / GN 1,5 mm Tab. 5-5 Aderbelegung des Klemmkastens ExTB-3 (ASKDP03-T) SKD02-T SKD02-T RoughCam IPP1377 Bild 5-6 Musterbeschaltung des Klemmkastens ExTB-3 (ohne Heizung) Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 16 von 32...
  • Seite 17: Bild 5-7 Musterbeschaltung Des Klemmkastens Extb-3 (Mit Heizung)

    RoughCam IPP1377 Bild 5-7 Musterbeschaltung des Klemmkastens ExTB-3 (mit Heizung) Bild 5-8 Foto des belegten Klemmkastens ExTB-3 Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 17 von 32...
  • Seite 18: Absicherungen

    Kurzschluss der Datenpärchen verursachen kann! Achtung! Führen Sie den Twisted-Pair-Verbund ca. 10mm an die Klemmen heran um die Störfestigkeit zu gewährleisten. Achtung! Verwenden Sie ausschließlich von SAMCON freigegebene Klemmen. Achtung! Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test. 5.2.1 Absicherungen Eine Absicherung der PoE Speisung ist nicht notwendig.
  • Seite 19: Stecker Belegungen (Rj45)

    5.2.2 Stecker Belegungen (RJ45) Die Datenübertragung der RoughCam IPP1377 Serie nutzt eine 100 Mbit/s Ethernet Ver- bindung (100BASE-TX). Im Falle eines Kabelabschlusses mit Stecker ist dieser in die RJ45 PoE Buchse des Netz- werkgerätes (PSE) zu stecken. Das Netzwerkgerät (PSE) darf während der Verbindung mit dem Stecker bereits aktiv sein, eine Reihenfolge der Spannungszuschaltung ist nicht zu befolgen.
  • Seite 20: Prüfungen Vor Spannungszuschaltung

    5.2.3 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nati- onalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. Achtung! Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen!
  • Seite 21: Arbeiten Im Kameragehäuse

     Verhindern Sie unbedingt statische Aufladung Öffnen des Gehäuses Ist die RoughCam IPP1377 mit einem Wetterschutzdach ausgestattet (optionales Zube- hör), muss dieses zu Beginn der Arbeiten entfernt werden. Hierzu sind 4x 12mm Linsen- schrauben M4*0,7 vorder- und rückseitig an den Bügelhalterungen zu lösen (Bild 6-1).
  • Seite 22: Bild 6-2 Entfernen Des Wetterschutzdaches (2/2) (Abb. Ähnlich)

    Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) Zum Öffnen des Edelstahlgehäuses (T11 VA2.3.x.x) der RoughCam IPP1377 müssen die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Feder- ringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (siehe Bild 6-3).
  • Seite 23: Bild 6-4 Montageadapter Mit Einbaukomponenten

    Achtung: Montageadapter mit PTC Gehäuseheizung, Kameramodul und Optik, sowie die CB06 Temperatursteuerung, ggf. Hilfsrelais und Klemmleiste sind am Kabel- und Zulei- tungsflansch fixiert. Auch hier ist vorsichtig und sehr präzise zu arbeiten, um eine Verkan- tung oder Beschädigung der Einbauten zu vermeiden! Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung.
  • Seite 24: Entfernen/ Einstecken Einer Sd Speicherkarte

    Entfernen/ Einstecken einer SD Speicherkarte Hinweis: Die RoughCam IPP1377 verfügt über einen Slot für eine microSDHC Speicherkarte (siehe Bild 6-4 1). Gespeicherte Video Files können über das Web Interface abgespielt und ge- löscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte befindlichen Videos sind außerdem via FTP Server im Netzwerk erreichbar.
  • Seite 25: Verschließen Des Gehäuses

    Kreuz und gleichmäßig festgezogen werden! Batterie Die RoughCam IPP1377 ist mit einer hochtemperaturbeständigen Panasonic Knopfzelle BR2330A/VAN ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Die Bat- terie darf auf keinen Fall vom Kunden ersetzt werden. Wenden Sie sich in diesem Fall an den Hersteller.
  • Seite 26: Einstellungen Des Objektivs

    Einstellungen des Objektivs Einstellungen am Objektiv der RoughCam IPP1377 erfolgen ausschließlich über das We- binterface oder die Visualisierungssoftware. Mechanische Einstellungen am Remote- Zoomobjektiv durch den Anwender sind nicht verfügbar. Zur manuellen Konfiguration von Fokus und Telebereich kann die Steuerfunktion (Schieberegler) über das Webinterface und Mausbefehl genutzt werden (siehe Bild 7-1).
  • Seite 27 Der Fokus der RoughCam IPP1377 Netzwerk-Kamera ist werksmäßig für ca. 10 m Objekt- distanz optimiert, der Blickwinkel befindet sich zu 100% im „wide“ Bereich. Dies entspricht einem horizontalen Blickwinkel von 103°. In der Regel ist keine Anpassung erforderlich. Zur Fokussierung von Objekten geringerer oder größerer Entfernung, oder zum Ändern des Zoombereichs (wide ->...
  • Seite 28: Netzwerkzugriff Und Visualisierung

    Einschränkungen sind unter nachfolgendem Link nachzulesen: http://www.axis.com/techsup/cam_servers/tech_notes/browsers.htm Zuweisen der IP Adresse Die RoughCam IPP1377 ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und benötigt eine IP-Adresse für Zugriff und Steuerung. In den meisten Netzwerken ist heutzu- tage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Ad- ressen zuweist.
  • Seite 29: Kennwort/ Identifikation

    Adresse manuell festlegen. Hierzu muss die RoughCam IPP1377 Netzwerkkamera im glei- chen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die RoughCam IPP1377 hat die Netzwerksignatur „Axis P1377“ (siehe Bild 8-1). MAC Adresse und Seriennummer zur eindeutigen Gerätei- dentifikation werden ebenfalls ermittelt und dargestellt.
  • Seite 30: Instandhaltung / Wartung / Änderungen

    Wege zu leiten. Instandsetzungsarbeiten und Reparaturen dürfen nur mit SAMCON Prozessleittechnik GmbH Originalersatzteilen vorgenommen werden. Im Zweifelsfall ist das betroffene Be- triebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Umbauten oder Änderungen an den Betriebsmitteln sind nicht gestattet. Entsorgung / Wiederverwertung...
  • Seite 31: Zertifikate Und Weiterführende Dokumentation

    Sollten Sie technische Informationen vermissen, setzen Sie sich mit uns in Verbindung: support@samcon.eu Zertifikate und weiterführende Dokumentation Zertifikate und weiterführende Dokumentation finden Sie im Download Bereich der Produktseite unter: https://www.samcon.eu/de/produkte/roughcam/roughcam-ipp1377/ Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 31 von 32...
  • Seite 32 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
