Inhaltszusammenfassung für Samcon RoughCam IPM3016 Typ 10
- Seite 1 RoughCam IPM3016 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................4 Technische Daten ..................... 4 Modellvarianten ....................4 Elektrische Kennwerte ..................5 Anschlussleitung ....................6 Technische Spezifikation des Kameramoduls ............. 6 Sonstige technische Daten .................. 7 Sicherheitshinweise ....................8 Inbetriebnahme ......................9 Schritt 1: Montage ....................9 Schritt 2: Elektrischer Anschluss ................. - Seite 3 Abb.5.2 – Position Steuertaste ..................18 Abb.5.3 – Lösen des Montageadapters ................18 Abb.10.1 – Abmessungen T10 RoughCam IPM3016 ............23 Revisionshistorie Produkt: T10 RoughCam IPM3016 Titel: Betriebsanleitung der RoughCam IPM3016 Typ 10 Doc. -Id. 181210-PT10BA-ES-RoughCam IPM3016_de_rev.00.docx Verfasser: Eva Schneider Erstelldatum: 10.12.2018 Letztes Update: 10.12.2018...
-
Seite 4: Einleitung

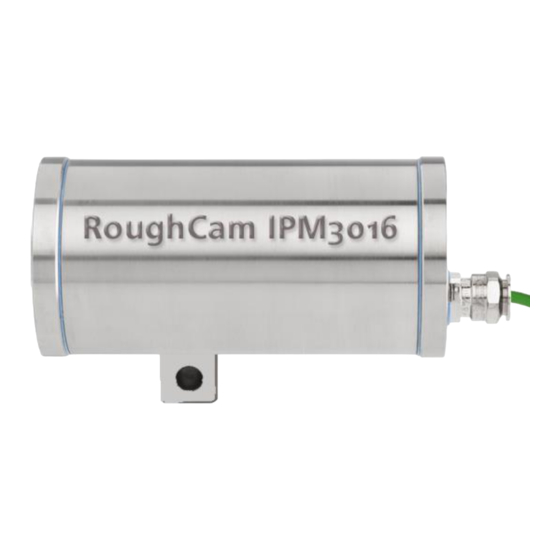

Einleitung Die RoughCam IPM3016 ist ein sehr kompaktes, robustes, digitales Kamerasystem (Typ T10) der Firma SAMCON Prozessleittechnik GmbH. Sie ist flexibel für unterschiedlichste industrielle Applikationen einsetzbar. Aufgrund vorteilhafter Gehäuse-Abmessungen und Adaptionsmöglichkeiten, sowie optionalen Objektiven mit unterschiedlichen Blickwinkeln, Brennweiten und Fokusbereichen, sind Schauglasapplikation und Prozessüberwachungen auch mit geringsten Objektabständen möglich. -
Seite 5: Elektrische Kennwerte
N.N = Normaler Umgebungstemperaturbereich, keine eingebaute Heizung > -5°C) N.N= Kein eingebautes Kühlsystem (T < +55°C) LL.N= Eingebaute PTC Heizung (T > -60°C) 005.N = Anschlusskabellänge in Meter zum Auslieferungszeitpunkt; 5m ist die Standard Kabellänge, max. Kabelreichweite beträgt: 001…95 [m] für Modellschlüssel -N- und 001…005 [m] für den Modellschlüssel –LL- 005.N = Nicht armiertes Kabel... -
Seite 6: Anschlussleitung
Die typischen Einschaltstromspitzen im Tiefsttemperaturbereich (-60°C) können betragen ≈ 4860mA! ≤ 45s Die typische Inrush-Dauer für I < 1000mA beträgt t ≤ 120s (gesättigter Bereich/ Die typische Inrush-Dauer für I < 500mA beträgt t Dauerstromaufnahme) Anschlussleitung Außendurchmesser: 8,7 ± 0,3mm Biegeradius: 8 x Außendurchmesser bei Installation 4 x Außendurchmesser nach Installation... -
Seite 7: Sonstige Technische Daten
Kurzinstallationsanleitung (multilingual) siehe unter: https://www.axis.com/files/manuals/ig_m30_1788577_en_1710.pdf Sonstige technische Daten Schutzart: IP 68 (IEC/ EN 60529) (24h/ 3m Wassersäule, pH-neutral, Temperatur des Prüfmediums: +5°C ≤ T ≤ +20°C) Wasser -5°C … +55°C Transport-/ Lagertemperatur: -5°C … +55°C (Typ …N.N…) Umgebungstemperatur: -60°C … +55°C (Typ …LL.N…) Gehäusematerial nach DIN EN 10027-2: 2015-07 (Bezeichnungssystem für Stähle): Edelstahlwerkstoff WNr.: 1.4404 (X2CrNiMo17-12-2),... -
Seite 8: Sicherheitshinweise
Bitte beachten Sie unbedingt die nationalen Sicherheits- und Unfallverhütungsvor- schriften und die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung! Achtung! Zur Reparatur dürfen nur Originalteile der Firma Samcon Prozessleit- technik GmbH verwendet werden. Reparaturen dürfen nur von der Fa. Samcon Prozessleittechnik GmbH in Übereinstimmung mit national gel- tenden Regeln durchgeführt werden! -
Seite 9: Inbetriebnahme
Halterungen (Wandhalterungen in unterschiedlichen Abmes- sungen) als auch mittels Scharnierbefestigung montiert werden. Diverse Zubehörkompo- nenten finden Sie auf http://samcon.eu Achtung! Externe Wärme und/oder Kältequellen sind bei der Montage zu beach- ten. Die zulässigen Temperaturbereiche müssen eingehalten werden! -
Seite 10: Potentialausgleich
4.2.1 Potentialausgleich Abb.4.1 – PA Anschluss RoughCam IPM3016 Potentialausgleich und Erdung des Kamera Gehäuses ist zwingend erforderlich, um stati- sche Aufladung und somit die Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet sich eine Schraubklemme rückseitig unten rechts, gekennzeichnet mit Symbol Schutzerdung DIN EN 60617-2 (siehe Abb.4.1). -
Seite 11: Anschluss Und Absicherung
4.2.2 Anschluss und Absicherung Kabelverschraubung (KLE): ADE 4F MsNi Type5 - M20x1.5 (Capri) Kabel Abb.4.2 – Kabelverschraubung und Zuleitung Die Abbildungen 4.3 – 4.5 illustrieren die potentiellen Kabelkonfektionierungen der RoughCam IPM3016. Mögliche Kabelabschlüsse sind ohne Heizung: Klemmkasten oder Stecker. Mit integrierter Heizung gibt es nur die Variante mit Klemmkasten (Achtung: IEEE PoE Spezifikation wird hierbei aufgebhoben!). -
Seite 12: Stecker Belegung (Rj45)
Abb.4.5 – RoughCam IPM3016 T10-VA1.2.K1.BOR-LL.N-xxx.N-T-0xx Über das 8 -adrige grüne S/FTP Systemkabel wird der digitale Videostream per IP/ (+1) TCP/ RTSP Protokollebenen übertragen und das Kameramodul via Webinterface oder Videomanagementsoftware parametriert und gesteuert. Die Spannungsversorgung der PoE Kamera und des optionalen Heizmoduls (nicht-PoE) erfolgt parallel auf dieser Anschlussleitung. -
Seite 13: Anschlussarbeiten Am Klemmkasten
Datenleitungen) vorgeben (vgl. Aderbelegung Tab. 4.3). Die Gerätetechnik auf der Anschlussseite sollte im Vorfeld auf Eignung geprüft werden, bzw. in Rückspra- che mit der Fa. Samcon ausgewählt werden! Es ist zulässig, die RoughCam IPM3016 während des Betriebes und Interaktion mit einer Visualisierungs-/ Videomanagementsoftware oder Webinterface Zugriff etc. - Seite 14 Für Modellschlüssel „N“ (RoughCam ohne PTC Heizung) ist die Aderbelegung des Ka- bels nach Standard EIA/TIA-568B für 100BaseTX mit PoE (IEEE 802.3af/at) wie folgt: Kameraseite / Interne Verdrahtung System Kabel Klemm- kasten Pin/ Potential Color Plug Profile Klemme 100BaseTx/PoE (IEC60757) contact AWG24/7 merkung...
-
Seite 15: Abb.4.8 - Anschluss An Den Klemmkasten (Modell Mit Heizung)
Für den Modellschlüssel „LL“ (RoughCam mit PTC Heizung) sind die Adern des Sys- temkabels, zur Rangierung der PoE Übertragung und Heizungsversorgung, folgenderma- ßen belegt: Kameraseite / Interne Verdrahtung System Kabel Klemm- kasten Pin/ Potential Color Plug Profile Klemme 100BaseTx/PoE (IEC60757) contact AWG24/7 merkung... -
Seite 16: Prüfungen Vor Spannungszuschaltung
Kurzschluss der Datenpärchen verursachen kann! Achtung! Führen Sie den Twisted-Pair-Verbund ca. 10mm an die Klemmen heran um die Störfestigkeit zu gewährleisten. Achtung! Verwenden Sie ausschließlich von SAMCON freigegebene Klemmen. Achtung! Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test. 4.2.5 Prüfungen vor Spannungszuschaltung... -
Seite 17: Hardware Reset
Hardware Reset Der Hardware Reset sollte nur durchgeführt werden, wenn die Kamera auch nach Spannungsfreischaltung nicht mehr im Netzwerk erreichbar ist, eine Firmware- Aktualisierung missglückt ist, oder das Rücksetzen auf Werkseinstellungen ausdrücklich gefordert ist. In diesem speziellen Anwendungsfall darf und muss das Gehäuse geöffnet werden. -
Seite 18: Abb.5.2 - Position Steuertaste
Achtung! Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung) nicht zu beschädigen. Achtung! Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten. Die beiden Steuertasten befindet sich auf der Hauptplatine hinten links des Axis Moduls/ (vgl. -
Seite 19: Verschließen Des Gehäuses
Achtung: Die Apparatur ist mit dem Zuleitungskabel über einen „heavy duty“ RJ45 Netz- werkstecker und ggf. über zwei weitere Adern (BK) und zusätzlicher Steckverbindung (WH) mit der PTC Gehäuseheizung verbunden. Ein Trennen dieser Leitungen ist nicht zwingend erforderlich. Montageadapter vorsichtig drehen bzw. kippen, um über die vorgesehene Lochkonstruk- tion und einem geeigneten Hilfsmittel (bspw. -
Seite 20: Netzwerkzugriff, Visualisierung Und Kennwort
Die Nutzung des „AXIS IP Utility“ ist die empfohlene Methodik zur Festlegung einer IP-Adresse unter Windows. Diese Software, sowie weitere nützliche Tools sind kostenfrei über das Samcon Download Portal (siehe Link unten) erhältlich. http://www.samcon.eu/downloads-ex-videokameras-atex/download-treiber-software/ Falls Sie die IP-Adresse nicht zuweisen können müssen ggf. die Einstellungen der Firewall überprüft werden oder der Netzwerk-... -
Seite 21: Kennwort/ Identifikation
GmbH Originalersatzteilen vorgenommen werden. Im Zweifelsfall ist das betroffene Be- triebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur und Überprüfung zur Verfügung zu stellen. Reparaturen dürfen nur von der Firma SAMCON Prozessleit- technik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durchgeführt werden. -
Seite 22: Zeichnungen
Für die RoughCam Serie bieten wir die gleichen Ausstattungsmöglichkeiten wie für un- sere ExCam Serie an. Weitere Zeichnung, auch zu verschiedenen Zubehörkomponen- ten, 3D-Modelle, STEP Dateien und DXF Shapes finden Sie im Download Bereich der Produktseite unter: https://www.samcon.eu/de/produkte/netzwerk/excam-ipm3016/ Doc.-ID: 181210-PT10BA-ES-RoughCam IPM3016_de_rev.00.docx, Seite 22 von 24... -
Seite 23: Abb.10.1 - Abmessungen T10 Roughcam Ipm3016
Abb.10.1 – Abmessungen T10 RoughCam IPM3016 Doc.-ID: 181210-PT10BA-ES-RoughCam IPM3016_de_rev.00.docx, Seite 23 von 24... - Seite 24 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
