- Seite 1 ® RoughCam IPP1275 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................4 Technische Daten ..................... 5 Modellvarianten ....................5 Elektrische Kennwerte der Kamera ..............6 Anschlussleitung SKD04-T.flex ................6 Videotechnische Kennwerte ................7 Sonstige technische Daten .................. 7 Sicherheitshinweise ....................7 Montage ........................8 Elektrischer Anschluss ..................10 Potentialausgleich ..................... - Seite 3 Bild 5-2 RoughCam IPP1275 T10-VA0.1.K1.BOR-N.N-xxx.N-P ........11 Tab. 6-2 Aderbelegung des RJ12 Steckers (SKD04-T.flex) ..........12 Bild 6.1 – Öffnen der RoughCam IPP1275 (Abb. ähnlich) ..........13 Bild 6-2 Aufbau der Haupteinheit P12 MkII ..............14 Bild 7-1 Axis IP Utility ...................... 17 Revisionshistorie ®...
-
Seite 4: Einleitung

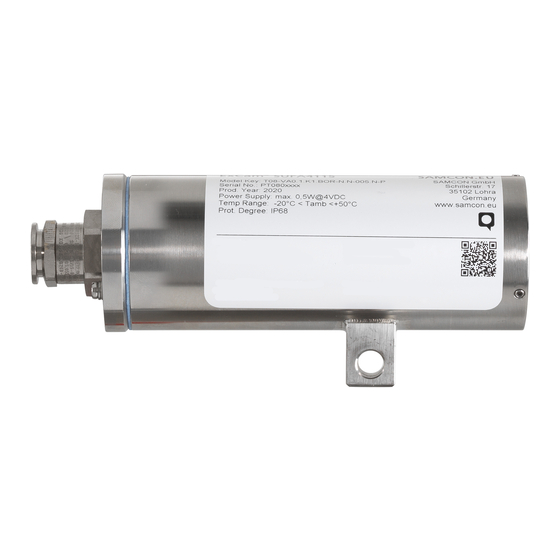

Einleitung Bei der RoughCam IPP1275 handelt es sich um eine ultrakompakte Varifokal-Kamera für den Einsatz im industriellen Bereich. Sie bietet HDTV-Auflösung (1920x1080) und ein leistungsstarkes Varifokal-Objektiv. Die RoughCam IPP1275 ist eine modulare/geteilte Netzwerkkamera. Sie besteht aus zwei Einheiten: der ultrakompakten Sensoreinheit zur Bilderfassung und der Haupteinheit zur Bildverarbeitung. -
Seite 5: Technische Daten
IPP1275 Tab.2-1 Modellschlüssel Erklärung: RoughCam IPQ1275 = Funktionelle Kamerabeschreibung der RoughCam Serie (technische Da- ten/Spezifikation des Kameramoduls) T10 = SAMCON Produktions- Typ 10 Kameras für sichere Bereiche VA0.1.K1.BOR = Gehäusekombination (Edelstahl 1.4404) mit kleinem Durchmesser Ø =48mm) VA0.1.K1.BOR = T11 VA0.1 Gehäuse mit minimaler Rumpflänge (L = 127mm) VA0.1.K1.BOR =... -
Seite 6: Elektrische Kennwerte Der Kamera
4 x 2 x AWG24/7 blank, CAT.6 Schirmung: Kupfergeflecht, Mehrfachdraht 0,10 vz, opt. Bedeckung ca. 80% Außenmantel/ Eigenschaften: PUR FHF, halogenfrei, flammwidrig (EN 60332- 1-2), EMV geschirmt, schleppkettentauglich, (siehe www.samcon.eu Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKD04-T.flex_Datenblatt.pdf Bild 2-1 Schnittdarstellung SKD04-T.flex Doc.-ID: 210212-PT10BA-ES-RoughCam IPP1275_de_rev.00.docx, Seite 6 von 20... -
Seite 7: Videotechnische Kennwerte
Videotechnische Kennwerte Wir verwenden die AXIS P 1275 Netzwerk-Kamera innerhalb der druckfesten Kapselung. Bitte entnehmen Sie Details zu den videotechnischen Daten der Produktdokumentation ® von AXIS https://www.axis.com/de-de/products/axis-p1275 Sonstige technische Daten Schutzart (Kamera/Haupteinheit): IP 68/IP66 (IEC /EN 60529) Transport-/ Lagertemperatur: 0°C…+50°C Umgebungstemperatur: -20°C…+50°C Sensoreinheit... -
Seite 8: Montage
Montieren Sie die Sensoreinheit dem gewünschten Blickfeld entsprechend. Montieren Sie die Haupteinheit möglichst gut zugänglich, um den elektrischen Anschluss zu erleich- tern. Zeichnungen für Bohrbilder und weiterführende Informationen finden Sie auf unserer Produktseite: Quicklink: https://www.samcon.eu/de/produkte/roughcam/roughcam-ipp1275/ Doc.-ID: 210212-PT10BA-ES-RoughCam IPP1275_de_rev.00.docx, Seite 8 von 20... - Seite 9 Optionales Montagezubehör WALL MOUNT BRACKET WMB-VA1.x Wandausleger Wandausleger für Geräte der T08-VA1.x- WMB-... Serie Geeignet für eine hängende Montage. Material: Edelstahl 1.4404 Gewicht: 0,68 kg Abmessungen: 80 x 100 x 205 mm POLE MOUNT BRACKET PMB-VA1.x Mastadapter Mastadapter für VA Wandausleger PMB-…...
-
Seite 10: Elektrischer Anschluss
Elektrotechnische Anschlussarbeiten im Inneren der Sensoreinheit von Seiten des Anwenders sind nicht zulässig. Potentialausgleich Bild 5-1 RoughCam IPP1275 Potentialausgleich Potentialausgleich/Erdung des Kameragehäuses ist zwingend erforderlich, um statische Aufladung und somit Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet sich eine Schraubklemme rückseitig rechts unten (siehe Bild 5-1). Der Querschnitt des... -
Seite 11: Anschlussarbeiten Am Gerät Und Absicherung
Maximale Leistungsaufnahme: 4,0 W Typische Leistungsaufnahme: 2,5 W Die Abbildung 5.2 illustriert die Abschluss-Variante der RoughCam IPP1275. Die Sensoreinheit ist mit RJ12 Stecker ausgestattet. Bild 5-2 RoughCam IPP1275 T10-VA0.1.K1.BOR-N.N-xxx.N-P Am Kabelende der Sensoreinheit befindet sich ein RJ12-Ethernetanschluss mit Power over Ethernet (PoE). Dieser Stecker (Bild 5-2) ist mit der PoE Buchse der Haupteinheit (P12 MkII) zu koppeln. -
Seite 12: Prüfungen Vor Spannungszuschaltung
Tab. 6-2 Aderbelegung des RJ12 Steckers (SKD04-T.flex) Der Kabelschirm ist klemmleistenseitig zu erden! Die maximale Anschlusskabellänge beträgt 25m. 5.2.2 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen na- tionalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. -
Seite 13: Arbeiten Im Gehäuse
Hierbei ist äußerst vorsichtig und Schritt für Schritt gemäß den nachfolgenden Ar- beitsschritten vorzugehen. Bild 6.1 – Öffnen der RoughCam IPP1275 (Abb. ähnlich) Lösen Sie die 6 M3 Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Feder- ringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch. Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. -
Seite 14: Haupteinheit
Bild 6-2 Aufbau der Haupteinheit P12 MkII 6.2.1 Hardware Reset Um sämtliche Parameter der RoughCam IPP1275 einschließlich IP Adresse auf Stan- dardeinstellungen zurückzusetzen, muss ein Hardware Reset durchgeführt werden. Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. -
Seite 15: Entfernen/ Einstecken Einer Sd Speicherkarte
Entfernen/ Einstecken einer SD Speicherkarte Hinweis: Die RoughCam IPP1275 verfügt über einen Slot für eine microSDHC Speicherkarte (Kar- te nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinter- face abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. -
Seite 16: Netzwerkzugriff Und Visualisierung
Internet unter folgender Adresse zu finden: https://www.axis.com/de-de/products/axis-p1275 Die RoughCam IPP1275 ist bei Auslieferungszustand auf die zutreffende Netzfrequenz eingestellt (50Hz oder 60Hz). Sollte die Kamera an einem Standort mit anderer Netzfre- quenz eingesetzt werden, kann es zu Bildflackern insbesondere in Leuchtstoffröhren Umgebungen kommen. -
Seite 17: Zuweisen Der Ip Adresse
IP-Adresse manuell festlegen. Hierzu muss die RoughCam IPP1275 Netzwerkkamera im gleichen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die RoughCam IPP1275 hat die Netz- werksignatur „Axis P1275“ (siehe Bild 7-1). MAC Adresse und Seriennummer zur eindeu- tigen Geräteidentifikation werden ebenfalls ermittelt und dargestellt. -
Seite 18: Instandhaltung / Wartung / Änderungen
Wege zu leiten. Instandsetzungsarbeiten und Reparaturen dürfen nur mit SAMCON Prozessleittechnik GmbH Originalersatzteilen vorgenommen werden. Im Zweifelsfall ist das betroffene Be- triebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Umbauten oder Änderungen an den Betriebsmitteln sind nicht gestattet. Entsorgung / Wiederverwertung... -
Seite 19: Zertifikate Und Weiterführende Dokumentation
Sollten Sie technische Informationen vermissen, setzen Sie sich mit uns in Verbindung: support@samcon.eu Zertifikate und weiterführende Dokumentation Zertifikate und weiterführende Dokumentation finden Sie im Download Bereich der Produktseite unter: https://www.samcon.eu/de/produkte/roughcam/roughcam-ipp1275/ Doc.-ID: 210212-PT10BA-ES-RoughCam IPP1275_de_rev.00.docx, Seite 19 von 20... - Seite 20 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
