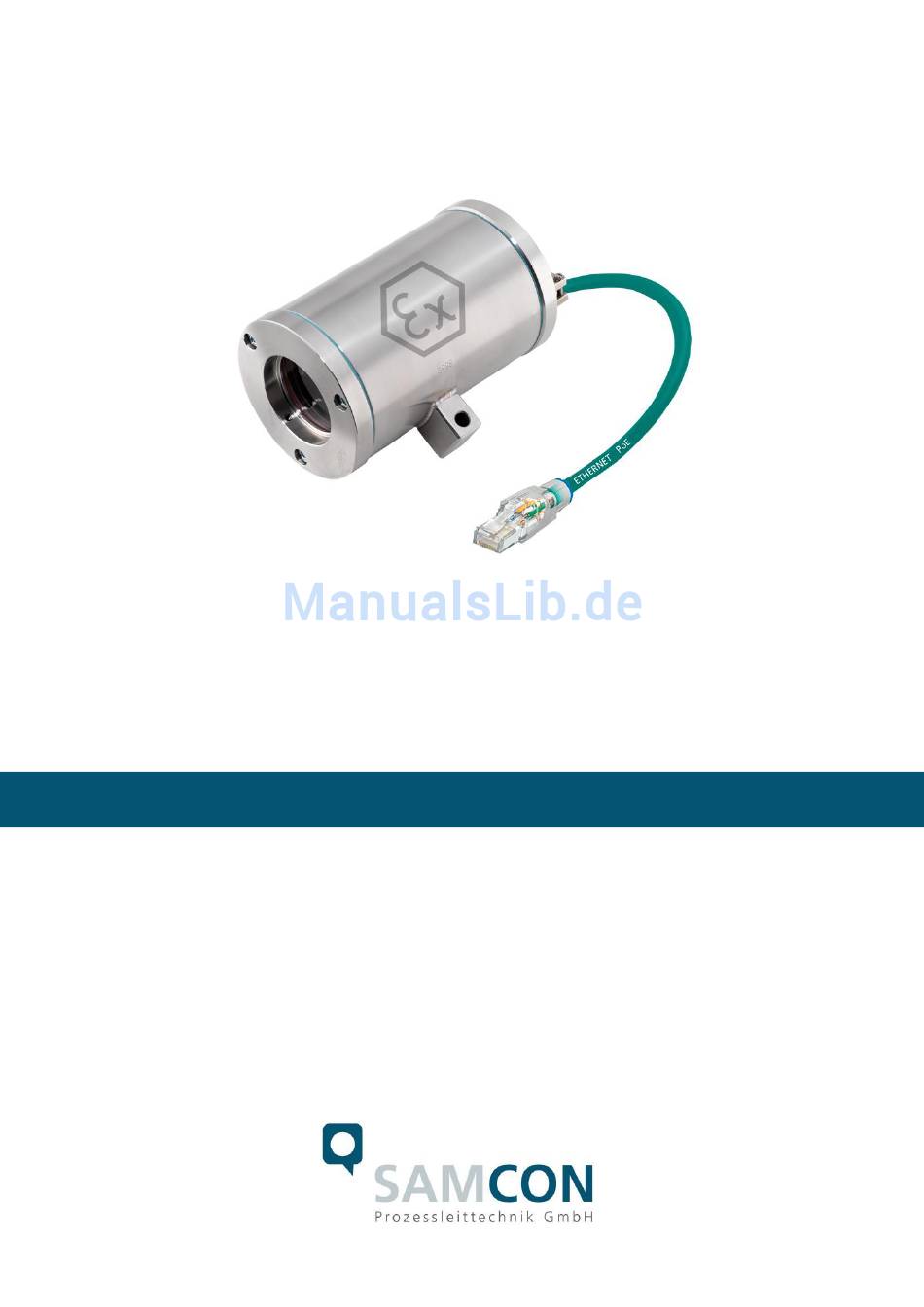

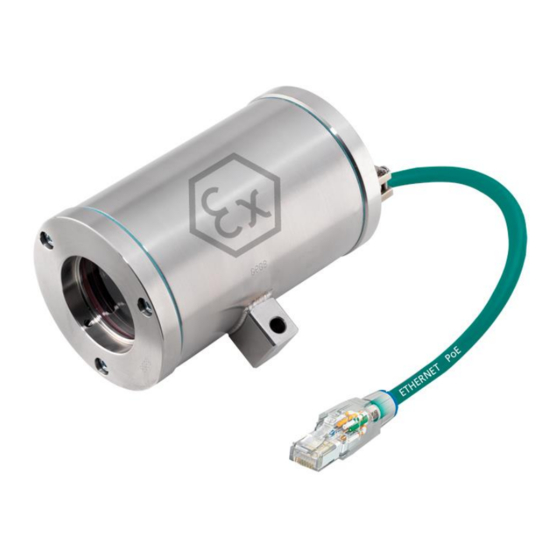

- Seite 1 ® ExCam Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Dokumentationsübersicht ..................4 Technische Daten ..................... 5 Explosionsschutz....................5 Elektrische Kennwerte ..................5 Anschlussleitung SKDxx ..................5 Bildsensor ......................5 Prozessor ......................6 Objektiv ....................... 6 Streaming ......................6 Parametrierung....................6 Netzwerk ......................7 2.10 Sonstige technische Daten .................. 7 Sicherheitshinweise .................... - Seite 3 Bild 5.2 ExCam IP – T03-VA-B-XXX-K-N ................ 11 Bild 5.3 ExCam IP – T03-VA-B-XXX-P-N ................ 11 Bild 5.4 ExCam IP – RJ45 Kontaktbelegung ..............13 Bild 5.5 ExCam IP – SKDxx Aderbelegung ..............13 Bild 5.6 Öffnen des VA-Gehäuses (1) ................16 Bild 5.7 Öffnen des VA-Gehäuses (2) ................
-
Seite 4: Dokumentationsübersicht
- EG Baumusterprüfbescheinigung ExCam vario: - Betriebsanleitung - Datenblatt ExCam miniZoom: - Betriebsanleitung - Datenblatt ExCam niteZoom: - Betriebsanleitung - Datenblatt ExCam IP: Betriebsanleitung - Datenblatt ExCam IP1354: - Betriebsanleitung - Datenblatt ExCam IP1355: - Betriebsanleitung - Datenblatt ExCam IP1357:... -
Seite 5: Technische Daten
Biegeradius: 100 mm Datenleitung: 4 x 2 x AWG22/1 CAT.6a Eigenschaften: PVC halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Datenblatt SKD01) Schnittstelle: (P)lug Variante: RJ-45 10BASE-T/ 100BASE-TX PoE, (K)lemmleisten Variante: Einzelader twisted-pair 10BASE-T/ 100BASE-TX PoE Bildsensor 1/4‘‘ RGB CMOS, progressive Abtastung Typ: Effektive Sensorauflösung:... -
Seite 6: Prozessor
Prozessor Speicher: 128MB RAM, 128 MB Flash Objektiv Typ: 2,8 mm, F2.0, feste Blende Blickwinkel: 80° horizontal, 50° vertikal (16:10) Verschlusszeit: 1/25000 s bis 1/6 s Streaming Videokomprimierung: H.264 (MPEG-4 Part 10/AVC), Motion JPEG Bildrate: 25 fps (Netzfreq. 50 Hz) /H.264, Motion JPEG 30 fps (Netzfreq. -
Seite 7: Netzwerk
Netzwerk Sicherheit: Kennwortschutz, IP-Adressfilter, HTTPS- Verschlüsselung, IEEE 802.1X network access control, Digest Authentifizierung, Benutzerzugriffsprotokoll Unterstützte Protokolle: IPv4/v6, http, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS 2.10 Sonstige technische Daten Zul. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise in der ATEX Installationsanleitung der ExCam Serie! Erläuterungen zum Modellschlüssel Die Liste der verfügbaren ExCam IP Modellvarianten stellt sich momentan wie folgt dar: Produktname Modellvarianten ATEX Gehäuse- Meter Kabel- Temp- Explosions- option SKD01 Abschluss... -
Seite 9: Inbetriebnahme
Inbetriebnahme Achtung! Beachten Sie die nationalen Sicherheits-, Errichter- und Unfallverhü- tungsvorschriften (z.B. DIN EN 60079-14) und die nachfolgenden Si- cherheitshinweise in dieser Betriebsanleitung sowie in der ATEX In- stallationsanleitung! Achtung! Beachten Sie die in der ATEX Installationsanweisung beschriebenen Hinweise zur Montage und Inbetriebnahme! Schritt 1: Montage ®... -
Seite 10: Schritt 2: Elektrischer Anschluss
Schritt 2: Elektrischer Anschluss Achtung! Der elektrische Anschluss des Betriebsmittels darf nur durch Fach- personal erfolgen! Achtung! ® Das Gehäuse der ExCam Serie ist unbedingt über den PA-Anschluss zu erden. Achtung! Die minimale Länge der Anschlussleitung darf einen Meter nicht un- terschreiten! Die Anschlussleitung muss geschützt verlegt werden! Achtung! Beachten Sie die nationalen Sicherheits-, Errichter- und Unfallverhü-... -
Seite 11: Spannungsversorgung Und Absicherung
Erdungsvorschriften zu entsprechen (mindestens 4mm Anschlusstabelle: Potential: Farbe (IEC 60757) Querschnitt Bemerkung GN/YE 4 mm² (starr) 5.2.2 Spannungsversorgung und Absicherung Bild 5.2 ExCam IP – T03-VA-B-XXX-K-N Bild 5.3 ExCam IP – T03-VA-B-XXX-P-N Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 11 von 28... - Seite 12 Über das 8-adrige grüne Patchkabel SKDxx erfolgt der Datentransfer mit anderen Netz- werkgeräten sowie gleichzeitig die Spannungsversorgung der Kamera. Um die Leistungsversorgung der ExCam IP zu gewährleisten, muss die PoE (Power o- ver Ethernet) fähige Komponente auf der Anschlussseite (bspw. PoE Switch oder PoE Injektor, Midspan) die Spezifikation IEEE 802.3af mit der Leistungsklasse 1 (0,44 –...
-
Seite 13: Bild 5.4 Excam Ip - Rj45 Kontaktbelegung
Bild 5.4 ExCam IP – RJ45 Kontaktbelegung Insbesondere in EMV kritischen Umgebungen ist darauf zu achten den Kabelschirm klemmleistenseitig zu erden (siehe Bild 5.2 - Ader mit schwarzem Schrumpfschlauch und Aderendhülse). Shield/ Shield/ Bild 5.5 ExCam IP – SKDxx Aderbelegung Eine zusätzliche Absicherung der Spannungsversorgung ist nicht notwendig. -
Seite 14: Prüfungen Vor Spannungszuschaltung
IP werksseitig auf 16:10 Bildformat (1280x800) gestellt. Der Fokusbereich ist auf 0,5 m bis unendlich eingestellt. Gerne stellen wir die ExCam IP auf Ihr Objekt ein. Bitte nennen Sie uns hierfür bei der Bestellung das Wunschformat (16:10, 16:9, 4:3) und die Objektentfernung. -
Seite 15: Arbeitsvorbereitung
5.3.1 Arbeitsvorbereitung Achtung! Bereiten Sie Ihre Arbeit sorgfältig und in Übereinstimmung mit den jeweiligen Vorschriften vor. Achtung: Je nach Zoneneinteilung ist eine Arbeitsfreigabe einzuholen! Bei den Kamerajustagen ist unbedingt explosionsfähige Atmosphäre zu verhindern! Bedenken Sie, dass Sie für die Bildeinstellung eine Rückmeldung zur Bildqualität benötigen. -
Seite 16: Bild 5.6 Öffnen Des Va-Gehäuses (1)
Edelstahlgehäuse (VA) Lösen Sie die drei Innensechskant Schrauben (DIN-912) mit den Federringen am Zulei- tungsflansch des Edelstahlgehäuses. Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet sich LOCTITE (chemische Basis Dimethacrylatester) zur Schraubensicherung. Das Öffnen des Schauglasflansches ist nicht zulässig. Bild 5.6 Öffnen des VA-Gehäuses (1) Ziehen Sie den Zuleitungsflansch vorsichtig und präzise gerade nach hinten heraus, so- dass das Innenleben nicht am Edelstahlgehäuse verkantet. -
Seite 17: Einstellung Der Bildschärfe (Fokus)
5.3.3 Einstellung der Bildschärfe (Fokus) Der Fokusbereich der ExCam IP Netzwerk-Kamera ist werksmäßig auf 0,5 m bis unendlich eingestellt. Normalerweise ist keine Anpassung erforderlich. Zur Fokussierung auf Gegenstände mit geringerer Entfernung als 0,5 m oder für den Fall, dass das Objek- tiv nicht korrekt fokussiert ist, kann das Objektiv folgendermaßen eingestellt werden:... -
Seite 18: Bild 5.9 Objektiv Und Platine Der Excam Ip
Varifokal Objektiv Bild 5.9 Objektiv und Platine der ExCam IP Feststellschraube für den Fokus Bild 5.10 Mechanische Einstellung der ExCam IP Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 18 von 28... -
Seite 19: Verschließen Des Druckfesten Gehäuses
5.3.4 Verschließen des druckfesten Gehäuses Verfahren Sie hierbei in der umgekehrten Reihenfolge wie beim Öffnen des Gehäuses. Verwenden Sie nur die zugehörigen Zylinderkopfschrauben M4 x 0,7 A2 (DIN912). Arbeiten Sie, insbesondere im Umgang mit dem zünddurchschlagsicheren Zylinderspalt (Passungsspalt) sehr sorgfältig. Achtung: Falls der Passungsspalt mechanisch beschädigt ist, darf das Gehäuse nicht mehr verwendet werden! -
Seite 20: Netzwerkzugriff Und Visualisierung
Axis Bedienungsanleitung auf dem USB Datenträger entnehmen oder im Internet auf folgender Adresse: http://www.axis.com/de/files/manuals/um_p1355_49956_en_1303.pdf Der Netzwerkzugriff auf die ExCam IP wird von den meisten Betriebssystemen und Browsern unterstützt. Die empfohlenen Web Browser sind Internet Explorer mit MS Windows, Safari mit Macintosh und Firefox mit Windows und weiteren Betriebssystemen. -
Seite 21: Zuweisen Der Ip Adresse
IP-Adresse für den Zugriff. In den meisten Netzwerken ist heutzutage ein DHCP- Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ExCam IP die Stan- dard-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. -
Seite 22: Kennwort Festlegen
Mozilla Firefox anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen Die Seite „Live View“ (Live-Anzeige) der ExCam IP wird angezeigt. Mit dem Setup- Link öffnen Sie Menüoptionen zur individuellen Einstellung der Kamera Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 22 von 28... -
Seite 23: Instandhaltung / Wartung / Änderungen
Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Reparaturen, die den Explosionsschutz betreffen, dürfen nur von der Firma SAMCON Prozessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durch-... -
Seite 24: Zeichnungen
Zeichnungen T03-VA-XX (K1) Vorderansicht Seitenansicht von links T03-VA-XX (K2) Vorderansicht Seitenansicht von links Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 24 von 28... - Seite 25 T03-AL-XX (K1) Vorderansicht Seitenansicht von links T03-AL-XX (K2) Vorderansicht Seitenansicht von links Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 25 von 28...
-
Seite 26: Notizen
Notizen Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 26 von 28... - Seite 27 Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 27 von 28...
- Seite 28 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31 Doc.-ID: 140304-PT03BA-TG-ExCam IP_de_rev.01, Seite 28 von 28...
