Bedienung
Betriebsanleitung 275 Version 01.0 - 01/2016

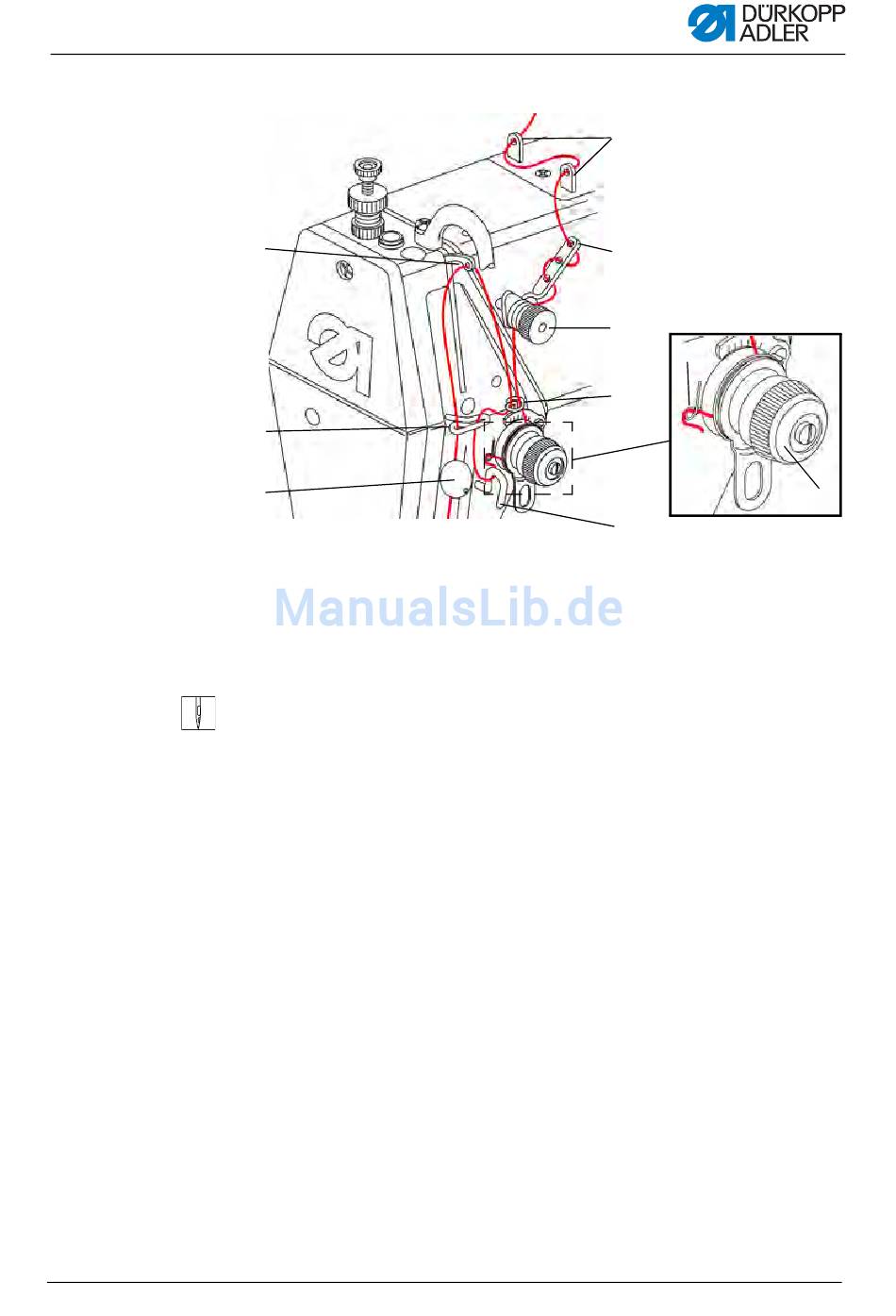

Abb. 5: Einfädelschema Nadelfaden - Teil 1
①
②
③
(1) - Fadenhebel
(2) - Oberer Haken
(3) - Fadenklemme
(4) - Unterer Haken
(5) - Hauptspannung
3. Faden durch die 1. Fadenführung (10) fädeln:
Von hinten nach vorne durch das hintere Loch und
von vorne nach hinten durch das vordere Loch.
4. Faden wellenförmig durch die Löcher der 2. Fadenführung (9)
fädeln: Von oben nach unten durch das oberste Loch,
von unten nach oben durch das mittlere Loch und
von oben nach unten durch das unterste Loch.
5. Faden gegen den Uhrzeigersinn
um die Vorspannung (8) führen.
6. Faden von oben nach unten
durch den Fadenregulator (7) fädeln.
7. Faden im Uhrzeigersinn um die Hauptspannung (5) führen.
8. Faden unter die Fadenanzugsfeder (6) ziehen.
9. Faden von rechts nach links
unter dem unteren Haken (4) durchführen.
10. Faden von unten nach oben
durch den oberen Haken (2) fädeln.
11. Faden von unten nach oben
durch den Fadenregulator (7) fädeln.
⑩
⑨
⑧
⑥
⑦
④
(6) - Fadenanzugsfeder
(7) - Fadenregulator
(8) - Vorspannung
(9) - 2. Fadenführung
(10) - 1. Fadenführung
⑤
