Deutsch
Installation des Speicherkerns
9. Entfernen Sie die Innenfront und die Isolierung, um Zugang zum Kern des Wärmespeichers
zu erhalten. Legen Sie die Innenfront vorsichtig zur Seite, damit sie nicht beschädigt wird.
(Abb. 9)
10. Entfernen Sie die Pappträger an den Elementen und entsorgen Sie sie. (Abb. 10)
Formsteine
Die Formsteine werden separat vom Wärmespeicher in Dreierpacks geliefert.
Die Referenznummer lautet 047243.
Formsteine sollten wegen ihres Gewichts und der Gefahr von Hand- und Fußverletzungen
mit Vorsicht behandelt werden.
11. Die Formsteine haben auf einer Seite mehrere Rillen, damit sie um die Elemente her-
um platziert werden können. Die beiden Schlitze in der Mitte der Formsteine bilden
die Luftkanäle innerhalb des Kerns.
Positionieren Sie den ersten Formstein in der unteren Reihe rechts. Drücken Sie ihn fest gegen
die seitliche Isolierung, so dass die Elementrillen nach oben zeigen und er genau an das Element
passt. Neigen Sie das Element nach oben, damit es in den Formstein passt.
Positionieren Sie den zweiten Formstein in der Reihe an der linken Isolierung. Platzieren Sie die
restlichen Formsteine zwischen dem ersten und zweiten in der Reihe. (Abb. 11)
DIE ANSCHLÜSSE DER ELEMENTE NICHT TRENNEN
Achten Sie außerdem darauf, dass die Schlitze für die Luftkanäle sich in einer Linie mit den Löch-
ern in der Bodenisolierung befinden.

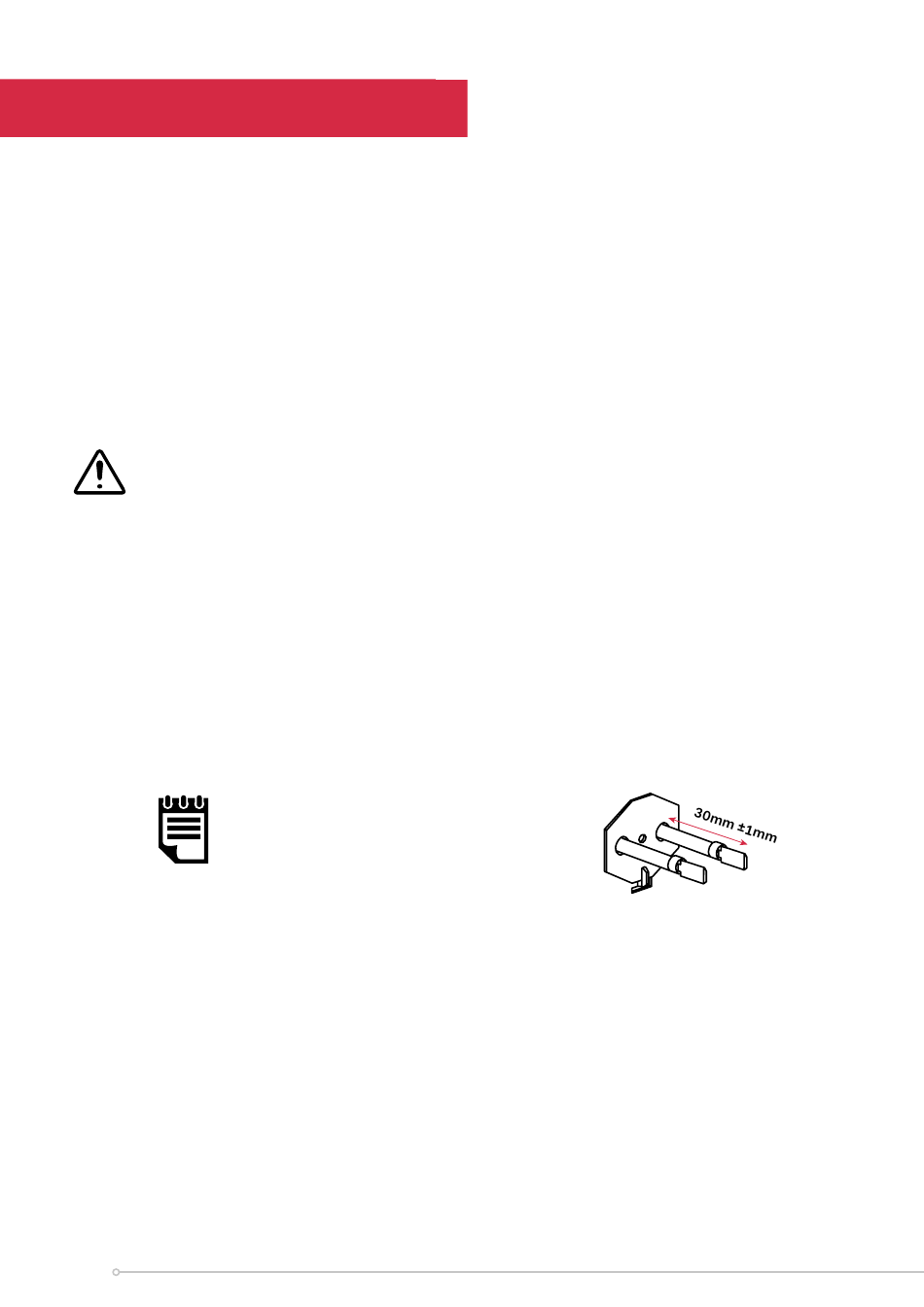

HINWEIS:
Die Enden der Elemente dürfen nicht
weiter als 30 mm in die rechte Kammer
hineinragen.
Bringen Sie die restlichen Formsteine in der unteren Reihe an und achten Sie darauf, dass das
Element nicht beschädigt wird oder sich verschiebt.
Hinweis: Die Rundungen des Elements und die Rillen in den Formsteinen sind formschlüssig
verbunden, um das Element zu sichern.
12. Legen Sie die zweite Reihe der Formsteine auf die erste, aber dieses Mal müssen die
Formsteine umgekehrt stehen, damit die Rillen über den Elementen positioniert sind. (Abb. 12)
DE-12
