Montage- und Gebrauchsanweisung
TRF 120 Handtuchtrockner/Schnellheizer
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
− Reparaturen und Eingriffe in das Gerät dürfen nur von
einer Fachkraft bzw. dem Kundendienst ausgeführt
werden.
− Im Fehlerfall Gerät vom Netz trennen (Sicherung
ausschalten und anschließend Netzstecker ziehen).
− Bei längerer Außerbetriebnahme das Gerät vom Netz
trennen.
− Das Gerät ist nur zur Raumlufterwärmung und zur
Trocknung von Handtücher, Kleidungsstücken und
ähnlichen Textilien innerhalb geschlossener Räume
geeignet.
− Das Gerät ist so zu installieren, dass die
Bedienelemente nicht von einer sich in der Badewanne
oder unter der Dusche befindlichen Person berührt
werden können. Die aktuellen Vorschriften nach VDE
0100 Teil 701 müssen zwingend beachtet werden.
− Heizgerät nicht abdecken, Brandgefahr!
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Stoffe, die im Inneren der Geräte zur Entzündung, oder
thermischen Zersetzung führen können (z. B. Kleber von
Bodenbelägen) dürfen nur verwendet werden, wenn
sichergestellt ist, dass die Geräte auf Raumtemperatur
abgekühlt sind.
− Es dürfe keine Gegenstände in die Öffnungen der
Geräte eingeführt werden.
− Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z. B. könnten
zwischenzeitlich zugedeckte oder verstellte Geräte
Brände auslösen.
− Die Anschlussleitung darf nicht über das heiße Gerät
gelegt werden.
− Heizgerät nicht ohne Aufsicht betreiben, wenn
Kleinkinder in der Nähe sind.
2. Technische Daten
Nennleistung:
Leistung Wärmewellen:
Leistung Schnellheizer (Heizlüfter):
Anschlussspannung: 1/N/PE ~ 230V 50Hz.
Schutzart: IP 24 (spritzwassergeschützt)
Schutzklasse:
Abmessungen: (B x H x T) 330 x 1750 x 120mm
Gewicht: 17,7 kg.
3. Mindestabstände, Montage
Das Heizgerät darf nur in senkrechter Position, an einer
senkrechten Wand montiert und betrieben werden.
Das Gerät nicht unmittelbar unterhalb einer Wandsteckdose
anbringen.
Der Gerätestecker muss nach der Montage zugänglich sein.

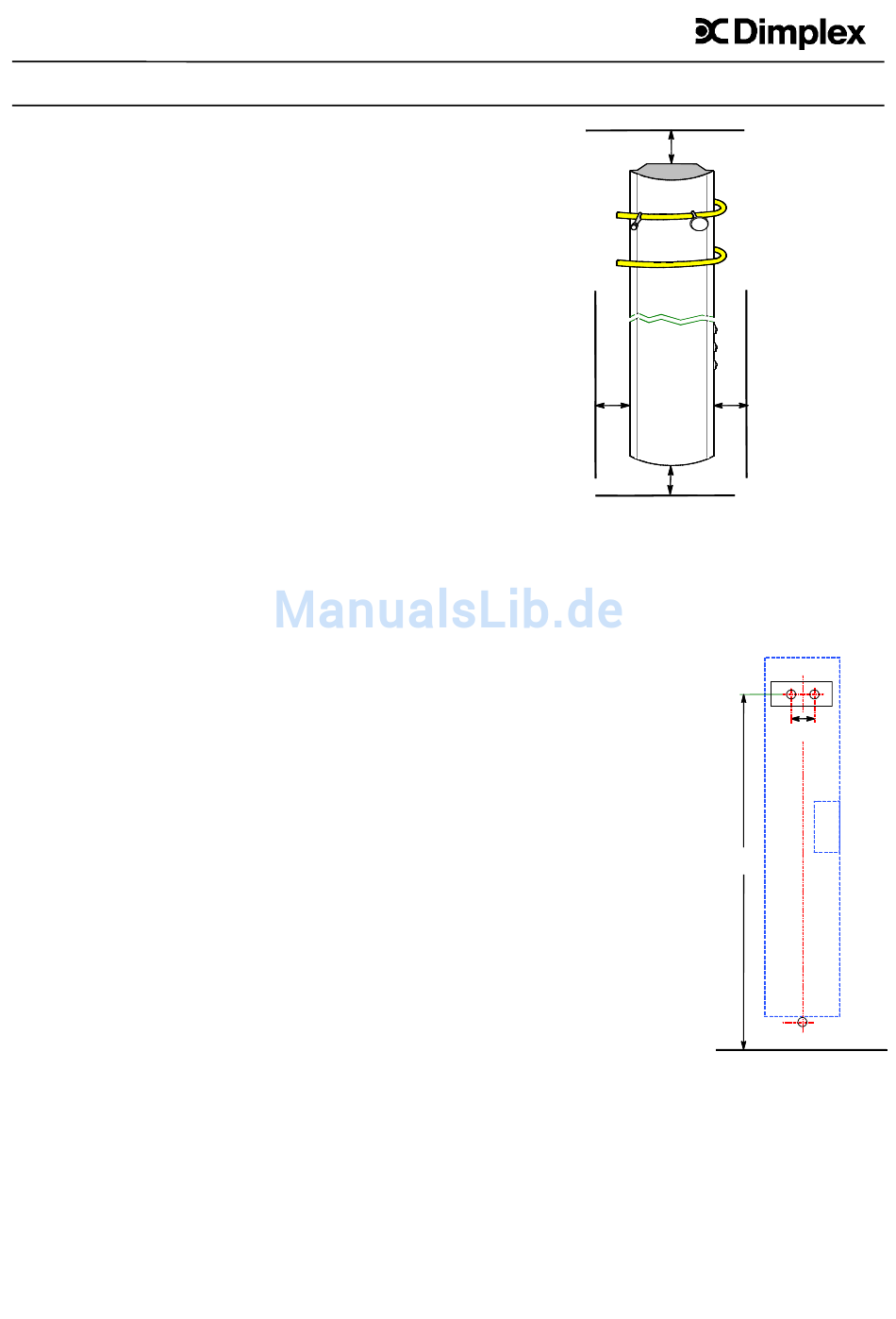

Die in der Montageskizze angegebenen Mindestabstände
sind unbedingt einzuhalten.
1200W
500W
700W
I (mit Schutzleiter)
100
Maße in mm
Ferner ist an der Gerätevorderseite ein Abstand von
mindestens 500 mm zu leicht entzündbaren Gegenständen
oder wärmeempfindlichen Kunststoffen einzuhalten.
Montageablauf:
Das Heizgerät muss mit 3 Schrauben an der Wand
befestigt werden (siehe Skizze).
1. Befestigungslöcher für
Wandhalter anzeichnen.
2. Löcher bohren, dübeln und
Wandhalter mit 2 Schrauben
befestigen.
3. Heizgerät in Wandhalter
einhängen und untere
Bohrung anzeichnen.
4. Heizgerät aushängen,
unteres Loch bohren und
dübeln.
5. Heizgerät wieder in den
Wandhalter einhängen und
am unteren Ende
festschrauben.
4. Elektrischer Anschluss
Der Handtuchtrockner/Schnellheizer wird steckerfertig
geliefert. Wenn die Anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch eine besondere
Anschlussleitung ersetzt werden, die vom Hersteller oder
seinem Kundendienst erhältlich ist.
453320.66.83 05/02/D
200
100
150
122
1750
