Budowa bloku grzejnika
9. Zdjąć wewnętrzną płytę frontową i izolację, aby uzyskać dostęp do bloku grzejnika.
Odłożyć wewnętrzną płytę frontową na bok, aby nie doszło do jej uszkodzenia. (Rys. 9)
10. Zdjąć tekturowy wspornik bloku i wyrzucić go. (Rys. 10)
Ogniwa energetyczne
Ogniwa energetyczne dostarczane są oddzielnie od grzejnika w paczkach po trzy sztuki.
Numer referencyjny to 047243.
Z ogniwami energetycznymi należy obchodzić się ostrożnie ze względu na wagę i ryzyko
urazów dłoni/stóp.
11. Ogniwa energetyczne wyposażone są w kilka rowków z jednej strony do umieszcze-
nia wokół elementów. Dwie szczeliny przez środek ogniwa energetycznego tworzą
kanały powietrzne w bloku.
Umieścić pierwsze ogniwo energetyczne w dolnym rzędzie po prawej stronie, mocno dociśnięte
do izolacji bocznej z rowkami elementu skierowanymi do góry i starannie dopasowanymi wokół
elementu. Ustawić element pod kątem do góry, aby pasował do ogniwa energetycznego.
Umieść drugie ogniwo w rzędzie przy izolacji z lewej strony. Umieścić pozostałe ogniwa energe-
tyczne między pierwszym a drugim w rzędzie. (Rys. 11)
NIE ROZŁĄCZAĆ ZACISKÓW ELEMENTÓW GRZEJNYCH
Ponadto należy upewnić się, że szczeliny na kanały powietrzne pokrywają się z otworami w izo-
lacji podstawy.

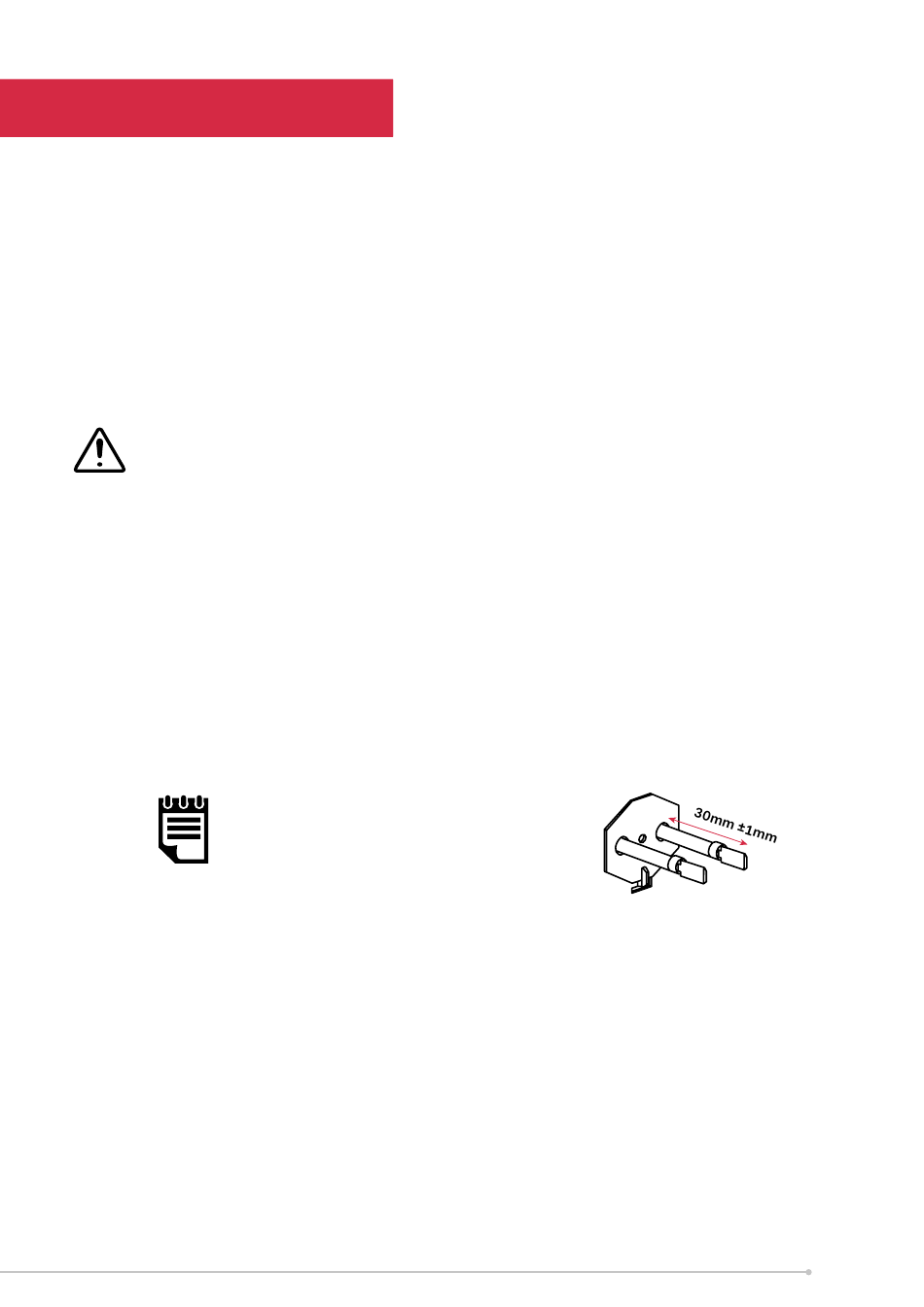

ADNOTACJA:
Zakończenia elementów nie mogą
wystawać dalej niż 30 mm do prawej
komory.
Dopasować pozostałe ogniwa energetyczne do dolnego rzędu, uważając, aby nie uszkodzić ani
nie przemieścić elementu.
Uwaga - Zagięcia w elemencie znajdują się wokół rowków w ogniwie energetycznym, aby
zabezpieczyć element.
12. Umieścić drugi rząd ogniw energetycznych na pierwszym, ale tym razem ogniwa energe-
tyczne muszą być ułożone odwrotnie (do góry nogami), zapewniając, że rowki są umieszczo-
ne nad elementami. (Rys. 12)
