ABB i-bus KNX Technische Daten Seite 7

—

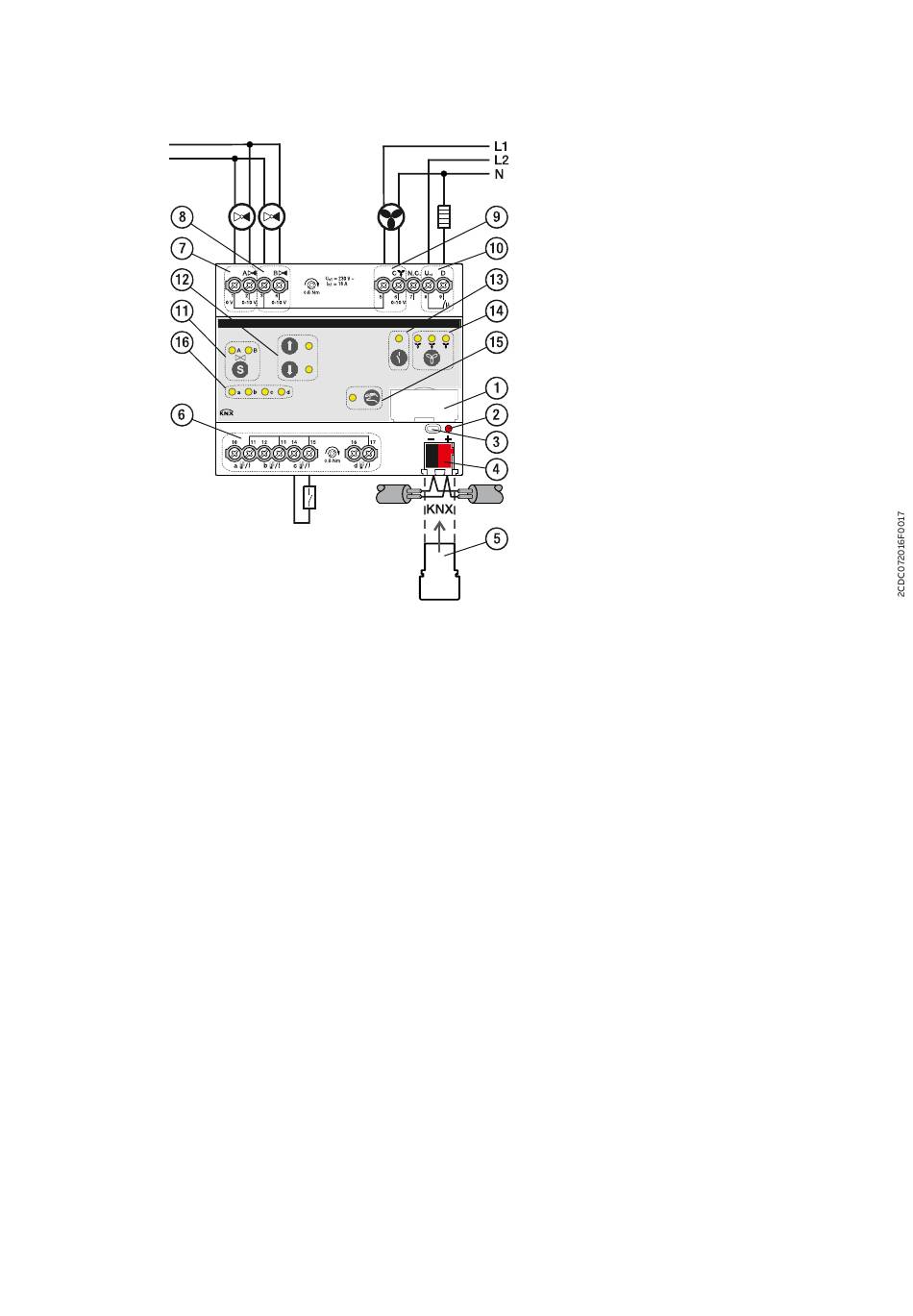

Anschlussbild
—
Legende
1 Schildträger
2 LED Programmieren
3 Taste Programmieren
4 Busanschlussklemme
5 Abdeckkappe
7 Ventilausgang
8 Ventilausgang
9 Lüfterausgang
Hinweis zur Navigation im PDF: Tastenkombination 'Alt + Pfeil links'
springt zur vorherigen Ansicht/Seite
10 Zusatzrelais
11 Taste/LED Wechsel Ventilausgang
12 Taste/LED Öffnen/Schließen Ventilausgang
13 Taste/LED Öffnen/Schließen Relaisausgang
14 Taste/LED Schalten Lüftergeschwindigkeit
15 Taste/LED Manuelle Bedienung
16 LED Eingang
6 Eingang
Technische Daten | DE | FCC/S 1.3.2.1 | 2CDC508217D0111 Rev. B 7
