Teqwave H

Messeinrichtung

Endress+Hauser
Dichtemessung
Das Messgerät berechnet die akustische Dichte der Flüssigkeit direkt über die Schallgeschwindigkeit
und die akustische Impedanz.
Das Messgerät besteht aus einem Messumformer und einem Messaufnehmer. Zur Auswertung sen-
det der Messaufnehmer die gemessenen Signale an den Messumformer. Über eine Ethernet-Schnitt-
stelle überträgt der Messumformer die Messwerte an das Bedientool "Teqwave Viewer", das die
Messwerte visualisiert. Darüber hinaus kann ein Automatisierungssystem die Messwerte über Mod-
bus TCP auslesen.
Zur Konzentrationsmessung arbeitet das Messgerät mit sogenannten Konzentrations-Apps, die indi-
viduell auf die Messaufgabe zugeschnitten sind. Die Konzentrations-Apps können einzeln oder in
Form von Anwendungsbereichen zusammengefasst bestellt werden.

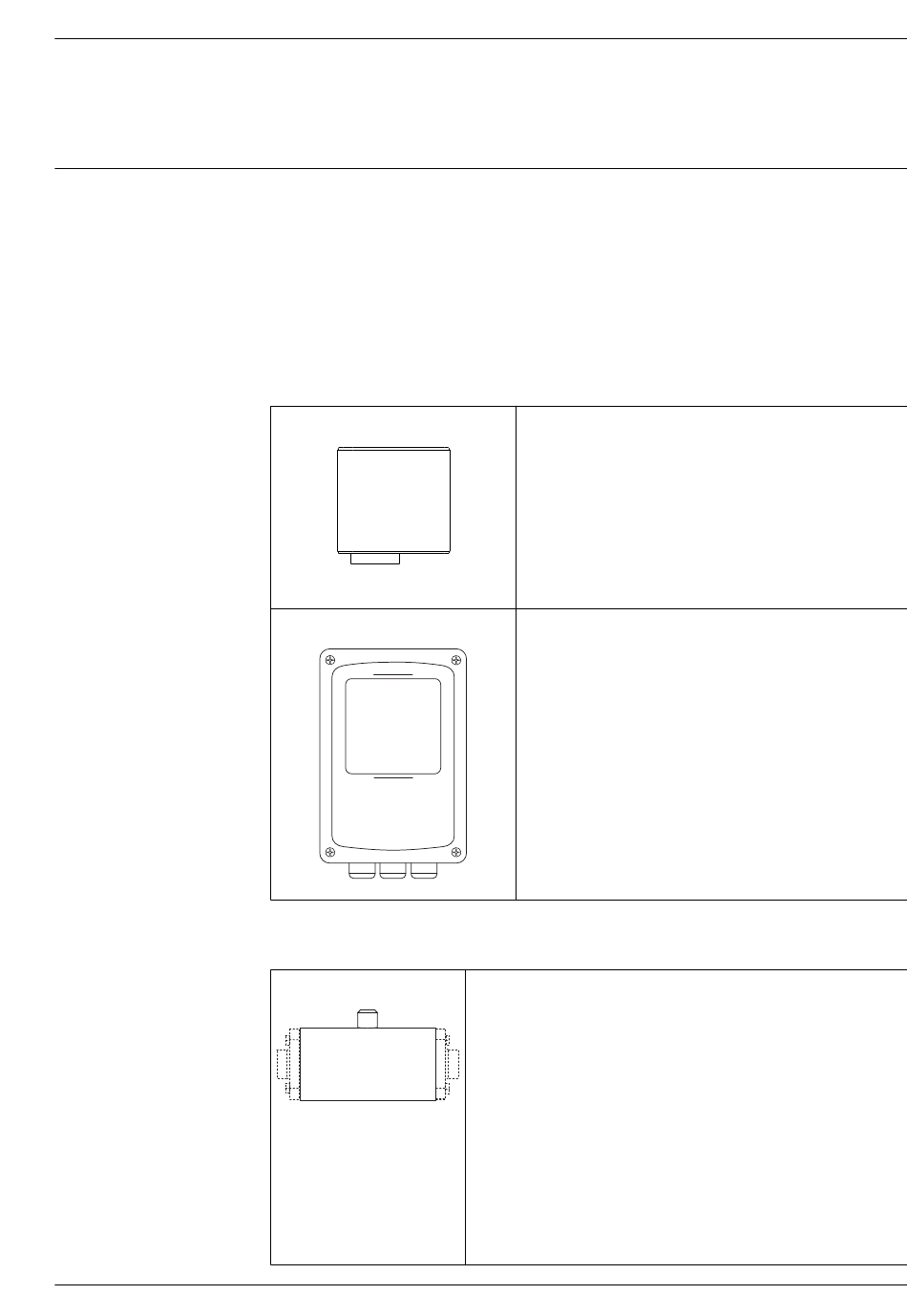

Messumformer
Mehrere Geräteausführungen des Messumformers sind verfügbar.
Messumformer mit Aluminiumgehäuse
Messumformer mit Edelstahlgehäuse
Messaufnehmer
Messaufnehmer "Teqwave H"
A0043235
Bestellmerkmal "Messumformergehäuse", Option A, "Alu gebürstet"
Werkstoff:
Aluminium eloxiert
Anzeige/Bedienung:
• LED-Statusanzeige oder
• Touchscreen
Schutzart:
IP40
Befestigung:
A0043170
Hutschiene DIN EN 60715 TH 35
Bestellmerkmal "Messumformergehäuse", Option B, "Rostfrei"
Für den Einsatz in hygienischen Anwendungen.
Werkstoff:
Rostfreier Stahl 1.4301 (304)
Anzeige/Bedienung:
Touchscreen (kann nach Entfernen des Gehäusedeckels bedient
werden)
Schutzart:
IP67
Befestigung:
Wand- oder Rohrmontage
A0043171
Nennweiten:
• DN 25 (DIN)
• 1" (ANSI)
Werkstoffe:
• Messaufnehmer: Rostfreier Stahl, 1.4404 (316L)
• Prozessanschlüsse: Rostfreier Stahl, 1.4404 (316L)
• Dichtungen: EPDM, FKM oder Silikon
Prozessanschlüsse:
• Schweißstutzen (EN 10357 (DIN 11850), ASME BPE, ODT/SMS, ISO
2037)
• Clamp (ISO 2852, DIN 32676, L14 AM7 ‒ Tri-Clamp)
• Verschraubung (DIN 11851, DIN 11864-1, SMS 1145)
• Flansch DIN 11864-2
Schutzart:
• IP67
• Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69
