Cirkelsågar CSP 55-2 –
bruksanvisning i original
Innehåll
1 Symboler .................................. 48
2

Tekniska data ............................ 48

3

Maskinens komponenter ............. 48

4 Ändamålsenlig användning .......... 49
5 Säkerhetsanvisningar ................. 49
5.1 Allmänna säkerhetsanvisningar .... 49
5.2 Säkerhetsanvisningar för
handcirkelsågar ......................... 49
5.3 Ytterligare säkerhetsanvisningar
för alla cirkelsågar...................... 49
5.4 Specifi ka säkerhetsanvisningar
för handcirkelsågar CSP 55-2 ....... 50
5.5 Emissionsvärden ........................ 50
6 Start och hantering .................... 51
7 Inställningar .............................. 51
7.1 Inställning av sågdjup ................ 51
7.2 Inställning av snittvinkel ............. 51
7.3 Sågmarkeringar ......................... 52
7.4 Parallellanslag ........................... 52
7.5 Dammutsugning ........................ 52
7.6 Byte av klinga ........................... 52
8 Arbetsanvisningar ...................... 52
9 Underhåll .................................. 53
10 Miljöhänsyn/Avfallshantering ....... 53
11 Garanti ..................................... 53
12 Konformitetsförklaringen ............. 53

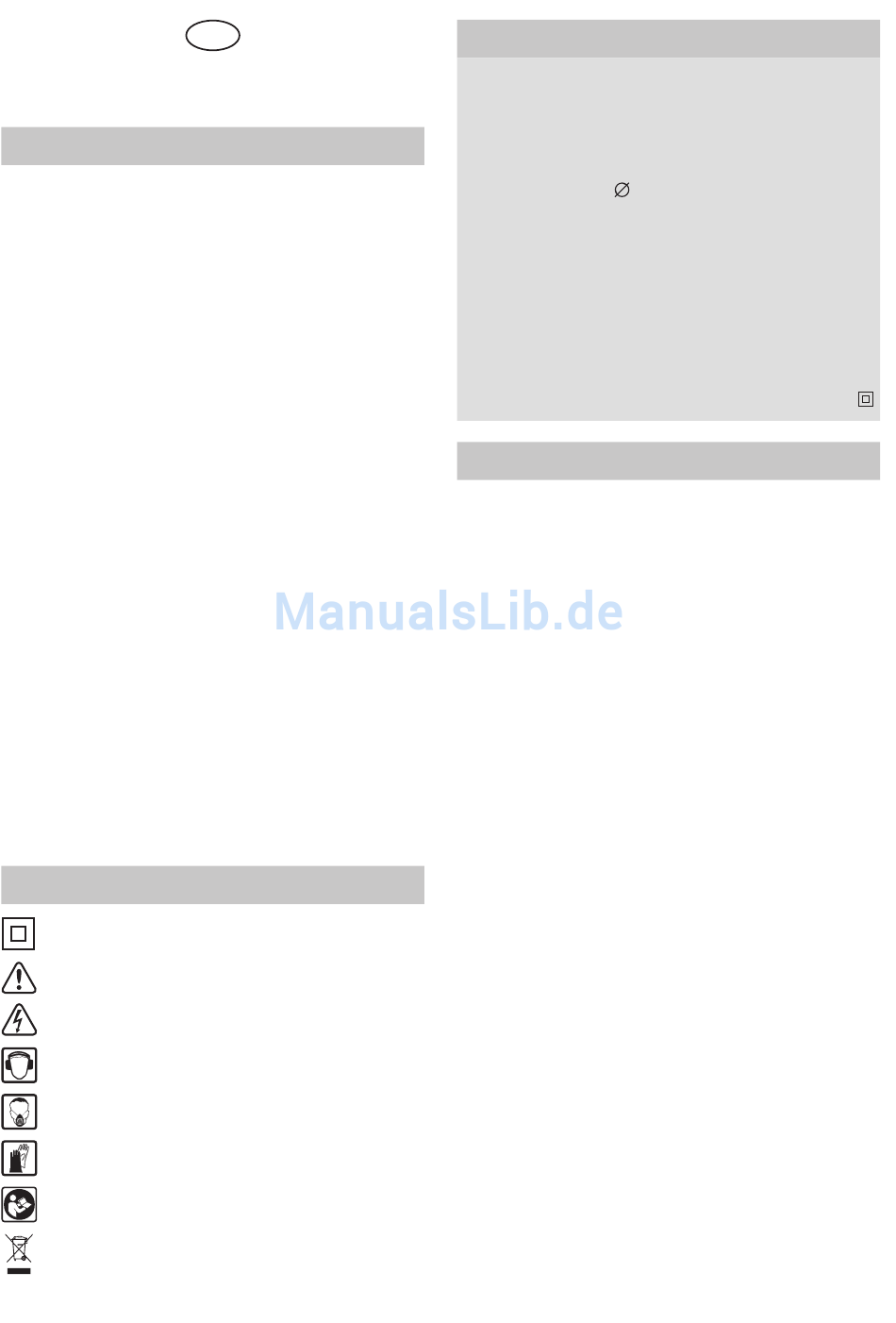

1 Symboler
Dubbel isolering
Varning för allmän risk
Varning för elstötar
Bär alltid hörselskydd!
Använd munskydd!
Använd skyddshandskar!
Läs bruksanvisningen/anvisningarna
Tillhör inte till kommunalavfall
Information, tips
►
48
S
2 Tekniska data
Nominell spänning
Nätfrekvens
Ineffekt
Tomgångsvarvtal
Sågklinga
Centrumhål
Tandbredd
Klingtjocklek
Sågdjup 90°
45°
Sågvinkel
Vikt (utan tillbehör)
Skyddsklass
3 Maskinens komponenter
[1-1] Inkopplingsspärr
[1-2] Strömställare Till/Från
[1-3] Spånutkast / Anslutningsstuts för
spånutsugning
[1-4] Klyvknivsfäste
[1-5] Tippningsspak
[1-6] Bottenplatta
[1-7] Pendlande klingskydd
[1-8] Handtag
[1-9] Vingskruv för snittvinkelinställning
[1-10] Vingskruv för parallellanslag
[1-11] Sågmarkering
[1-12] Vingskruv för sågdjupsinställning
[1-13] Skala
[2-1] Parallelanschlag
[2-2] Sexkantnyckel
[2-3] Ringnyckel
[2-4] Spännskruv
[2-5] Bricka
[2-6] Spännfl äns
[2-7] Sågklinga
[2-8] Stödfl äns
[2-9] Klyvkniv
[2-10] Motorspindel
I bruksanvisningen avbildat och beskrivet
tillbehör ingår inte alltid i leveransen.
230 V ~
50 / 60 Hz
1050 W
4700 min
–1
160 mm
20 mm
2,8 mm
1,8 mm
0 ... 55 mm
0 ... 38 mm
90° ... 45°
3,6 kg
II /
