Verwandte Anleitungen für AERMEC RPF Serie
Inhaltszusammenfassung für AERMEC RPF Serie

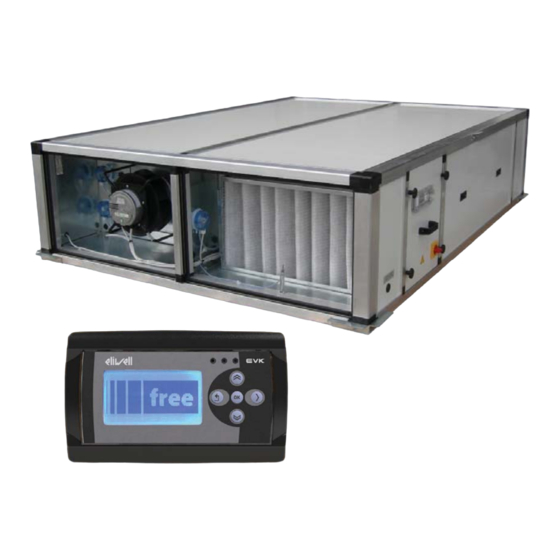

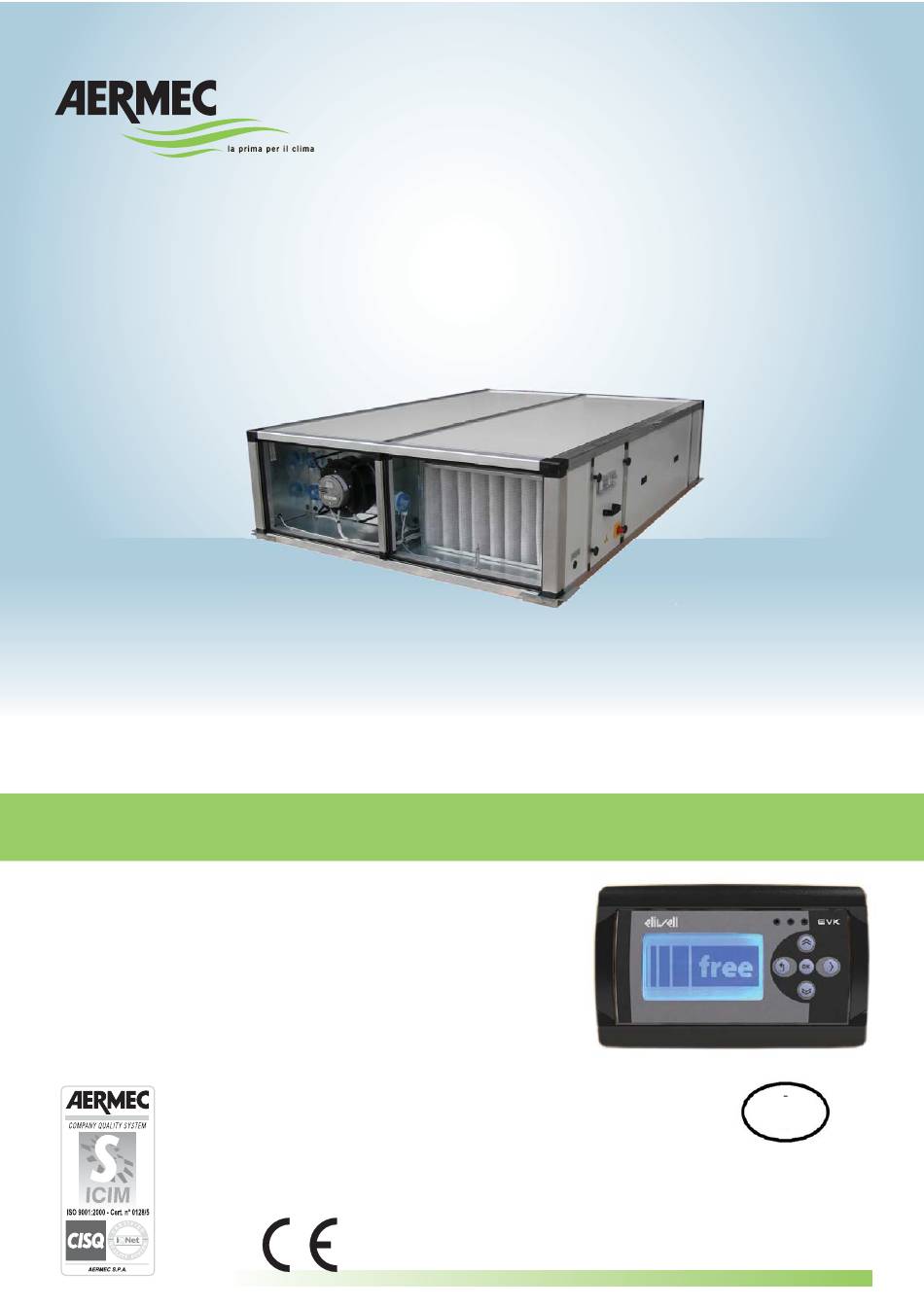

- Seite 1 Wärmerückgewinnungseinheit mit hoher Leistung Nennluftströme von 790 bis 4250 m Benutzerhandbuch für die Einstellung Serie RPF 0314_6180953. Rev. 00...
-
Seite 3: Inhaltsverzeichnis
Inhalt TASTENFUNKTION BEDEUTUNG DER WÄHLBAREN SYMBOLE BEDEUTUNG DER NICHT WÄHLBAREN SYMBOLE EINSTELLEN DER SPRACHE EINSTELLEN DER UHR EINHEIT ON/OFF EINSTELLEN COMFORT ECONOMY EINSTELLEN DER BETRIEBSART EINSTELLEN TEMPERATURSOLLWERT T °C EINSTELLEN SOLLWERT RF % EINSTELLEN SOLLWERT LUFTQUALITÄT CO EINSTELLEN SOLLWERT LUFTQUALITÄT VOC EINSTELLEN NIGHT EINSTELLEN SOLLWERT GEBLÄSEGESCHWINDIGKEIT MIT STEUERUNG CMF –... -
Seite 4: Tastenfunktion
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Tastenfunktion Taste Symbol Funktion - Blättert die Menusymbole nach oben Änderung des Parameterwerts und der Sollwerte (in Edit Mode) - Bestätigen - Ins Menu gehen (gewähltes Symbol) - In den Modus Edit Mode gehen - Den Modus Edit Mode verlassen und dabei die Änderungen vornehmen - Den Cursor nach rechts verschieben (in Edit Mode) - Blättert die Menusymbole nach unten unten... -
Seite 5: Bedeutung Der Wählbaren Symbole
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Bedeutung wählbare Symbole Symbol nicht gewählt Heizen Symbol gewählt Komfort Alarmpräsenz Kühlen Economy Auto On / Off Sollwert RF Sollwert T °C Night Bedeutung der nicht wählbaren Symbole Modus und Status Freecooling Eingestellte Funktionsweise... -
Seite 6: Einstellen Der Uhr
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Einstellen der Uhr Durch langes Drücken (3 Sek.) auf die Taste erscheint das Menu Mit den Tasten das Symbol wählen und mit bestätigen Es erscheint das Menu Mit den Tasten den einzustellenden Wert wählen (Stunde, Minuten, Sekunden, Wochentag, Tag, Monat, Jahr) und mit bestätigen Mit dieser Operation geht man in Edit Mode Der Cursor gibt die zu ändernde Bezeichnung an. -
Seite 7: Einstellen Temperatursollwert T °C
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Einstellen Sollwert T °C Mit den Tasten das Symbol wählen und mit bestätigen: Es erscheint das Menu Mit den Tasten den einzustellenden Sollwert (Wärme in Comfort, Wärme in Economy, Kälte in Comfort, Kälte in Economy) und mit bestätigen Mit dieser Operation geht man in Edit Mode... -
Seite 8: Einstellen Sollwert Luftqualität
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Einstellen Sollwert Luftqualität Durch langes Drücken (3 Sek.) auf die Taste erscheint das Menu: Mit den Tasten das Symbol wählen und mit bestätigen: Es erscheint das Menu: Mit den Tasten das Symbol wählen und mit bestätigen;... -
Seite 9: Einstellen Night
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Den Cursor mit den Tasten auf den zu ändernden Wert verschieben. Mit den Tasten den gewünschten Wert einstellen: mit bestätigen. Durch langes Drücken (3 Sek.) auf die Taste kehrt man zum vorigen Menu zurück Zum Verlassen wählen und mit bis zur Rückkehr des Hauptbildschirms bestätigen. -
Seite 10: Einstellen Sollwert Gebläseleistung Mit Cpoc-Steuerung
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Einstellen Sollwert Gebläseleistung mit CPOC-Steuerung Durch langes Drücken (3 Sek.) auf die Taste erscheint das Menu Mit den Tasten das Symbol wählen und mit bestätigen Es erscheint das Menu: Mit den Tasten das Symbol wählen und mit bestätigen;... -
Seite 11: Vorliegen Von Alarmen
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Mit den Tasten das Symbol wählen und mit bestätigen; Mit den Tasten den Durchfluss-Sollwert (auto Zuluft, auto eco Zuluft, auto Abluft, auto eco Abluft) wählen und mit bestätigen. Mit dieser Operation geht man in Edit Mode Der Cursor gibt die zu ändernde Bezeichnung an. - Seite 12 Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Art.-Nr. Bedeutung Problematik - Fehlende Verbindung zwischen Controller und Expansion; Kommunikation Expansion - Fehlende Versorgung Expansion. Regelsonde (Zuluft oder Abluft) - Sonde defekt oder nicht angeschlossen. Außentemperatursonde - Sonde defekt oder nicht angeschlossen. Temperatursonde Abluft - Sonde defekt oder nicht angeschlossen.
-
Seite 13: Alarmverlaufsliste
Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Alarmverlaufsliste Durch langes Drücken (3 Sek.) auf die Taste erscheint das Menu Mit den Tasten das Symbol wählen und mit bestätigen Es erscheint das Menu: Mit den Tasten das Symbol "Archiv" wählen und mit bestätigen;... - Seite 14 Einheit für die Wärmerückgewinnung - Serie RPF 0314_6180953 Rev.00 Mit den Tasten das einzustellende Programm (P1-P2-P3) oder die Tage bzw. Feiertage wählen Tagesprogramm Tagesprogramm Tagesprogramm Speichern ohne Speichern Verlassen On/Off tägli- che Ereignisse On/Off langfristige Ereignisse (Feiertage) Mit den Tasten die zu ändernde Einstellung wählen und mit bestätigen;...
- Seite 16 Die in der folgenden Dokumentation enthaltenen technischen Daten Via Roma, 996 - Tel. (+39) 0442 633111 sind unverbindlich. AERMEC behält sich das Recht vor, jederzeit Telefax (+39) 0442 93730 - (+39) 0442 93566 Änderungen vorzunehmen, die zur Verbesserung des Produkts www.aermec.com...
