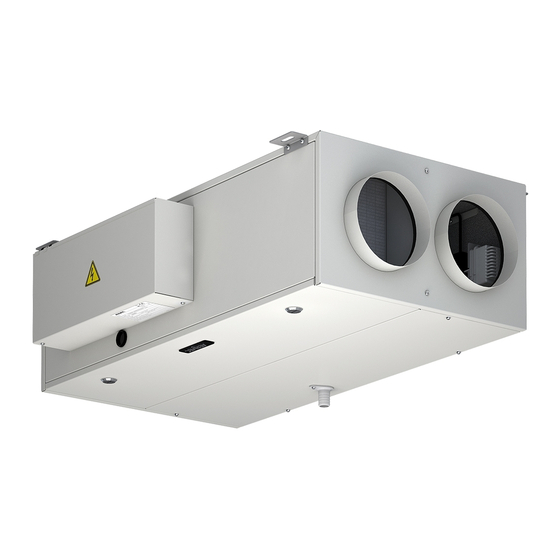

AERMEC RePuro 100 Installationsanleitung
Wärmerückgewinner
Vorschau ausblenden
Andere Handbücher für RePuro 100:
- Bedienungsanleitung (100 Seiten) ,
- Bedienungsanleitung (104 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

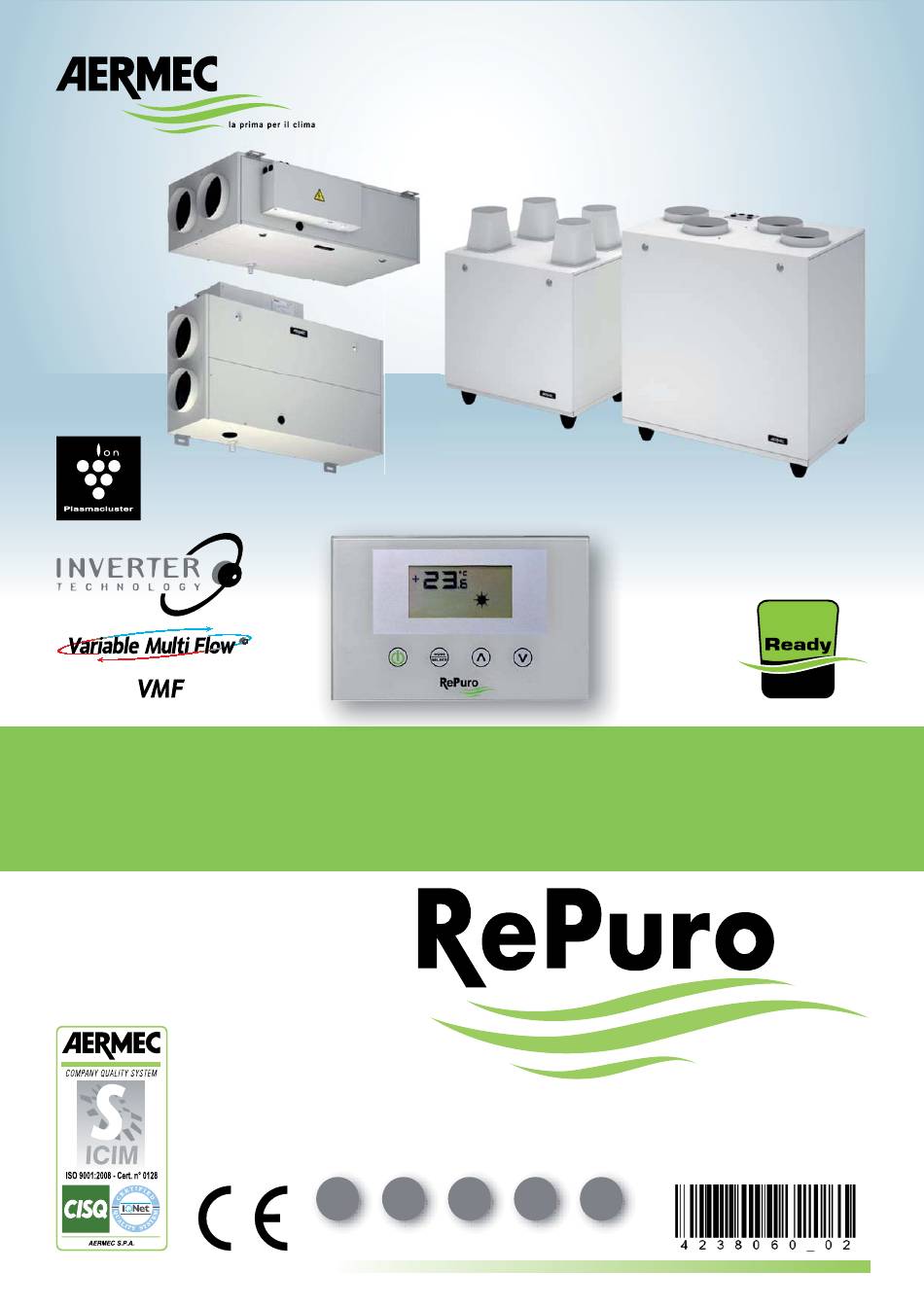

RECUPERATORE DI CALORE - Manuale installazione
HEAT RECOVERY UNIT - Installation Manual
RECUPERATEUR DE CHALEUR - Manuel d'installation
WÄRMERÜCKGEWINNER - Installationsanleitung
RECUPERADOR DE CALOR - Manual de instalación
RePuro 100
RePuro 170
IT
GB
FR
pag.2
pag.19
pag.36
RePuro 250
RePuro 350
DE
ES
pag.53
pag.70
E
P
r
2015
RePuro 450
RePuro 550
RePuro 650
IREPLJ - 1302 - 4238060_02
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für AERMEC RePuro 100
Inhaltszusammenfassung für AERMEC RePuro 100
-
Seite 57: Konformitätserklärung
AERMEC S.p.A. 37040 Bevilacqua (VR) Italy–Via Roma, 996 Tel. (+39) 0442 633111 Telefax 0442 93730 – (+39) 0442 93566 www.aermec.com - info@aermec.com RePuro 100 RePuro 250 RePuro 450 RePuro 650 RePuro 170 RePuro 350 RePuro 550 Wir, die Unterzeichner der vorliegenden Erklärung, erklären unter unserer ausschließlichen KONFORMITÄTSERKLÄRUNG... - Seite 58 INHALT 1. ALLGEMEINE HINWEISE............................................ 55 1. 1 . Aufbewahrung der Unterlagen .............................................55 1.2. Sicherheitshinweise und installationsbestimmungen ..................................55 2. KENNUNG DES PRODUKTS ..........................................55 3. INFORMATIONEN ..............................................56 3. 1 . Bewegen ....................................................56 3.2. Transport....................................................56 3.3. Kontrollen beim empfang ..............................................56 3.4.
- Seite 59 Verbesserung des Produkts dient. Nochmals vielen Dank. AERMEC S.p.A. AERMEC S.p.A. behält sich das Recht vor, jederzeit zur Verbesserung des Produkts Veränderungen durchzuführen, ohne verpflichtet zu sein, diese Veränderungen auch an bereits hergestellten, ausgelieferten oder sich in Herstellung befindlichen Einheiten vorzunehmen.
-
Seite 60: Allgemeine Hinweise
ALLGEMEINE HINWEISE 1.2. SICHERHEITSHINWEISE UND INSTAL- LATIONSBESTIMMUNGEN BETRIEBSGRENZEN der Einheit: Die AERMEC-Einheiten RePuro wurden in Die Einheit muss durch qualifiziertes Übereinstimmung mit den technischen Minimale Lufttemperatur: -15°C und erfahrenes Personal installiert wer- Standards und anerkannten Sicherheits- den, wobei die nationale Gesetzge- regeln gebaut. -
Seite 61: Informationen
Kondenswasserableitung. Bei allen zukünftigen Bezugnahmen 3.10. ABMESSUNGEN Für den Siphon muss ein Raum von sowie bei jeder Kommunikation mit mindestens 200 mm zur Verfügung AERMEC S.p.A. ist die Seriennummer stehen. anzugeben. für die Reinigung der Filter. für Reinigung 3.1. -
Seite 62: Installation Des Wärmerückgewinners
INSTALLATION DES WÄRMERÜCKGEWINNERS 4.1. VORBEREITENDE MASSNAHMEN Die Anlagen für die Stromversorgung und den Anschluss der kabelgebundenen Bedientafel vorbereiten. Eine geeignete Kondensatabflussanlage vorbereiten. Frontplatte der Einheit öffnen. RePuro 250 - RePuro 350 RePuro 450 - RePuro 550 - RePuro 650 RePuro 250 - RePuro 350 Vorbereitung der Komponenten Alle Komponenten zur Installation der RePuro Einheiten, die sich in der Einheit... -
Seite 63: Installation
4.2. INSTALLATION Wandinstallation Für die Wandinstallation der Einheit die Befestigungsplatte verwenden. Die Platte befindet sich auf der Rücksei- te der Einheit. Achtung: Die Einheit muss vollkommen waagerecht installiert werden. Achtung: Die Position der Befestigungs- platte beim Empfang der Einheit stimmt nicht mit der endgültigen Installations- position überein (siehe Zeichnungen). -
Seite 64: Elektrische Anschlüsse
4.3. ELEKTRISCHE ANSCHLÜSSE Stromversorgung 230V~50Hz . Zum Lieferumfang der Einheit gehören REPURO das Stromversorgungskabel und der 100 - 170 Schuko-Stecker. Das Stromversorgungs- kabel ist 2 Meter lang. Eine Schuko-Steckdose in der Nähe der Einheit vorbereiten. Zum Schutz der Einheit gegen Kurzschlüs- se ist an der Speiseleitung ein allpoliger Leitungsschutzschalter (IG) max. -
Seite 65: Anschluss Der Luftkanäle An Die Einheit
4.4. ANSCHLUSS DER LUFTKANÄLE AN DIE EINHEIT Die 4 Anschlüsse für die Flansche der Einheit montieren und mit den mitgelie- ferten Schrauben befestigen. Die Isolierelemente an den 4 Anschlüs- sen anbringen. Die Luftkanäle mit den Anschlüssen ver- binden; die Kanäle mit Schellen befesti- gen. -
Seite 66: Kondenswasserableitung
4.5. KONDENSWASSERABLEITUNG Den Anschluss für den Kondensatabfluss RePuro am Sockel der Einheit installieren; mit der Schraube befestigen. Der Anschluss für den Kondensatabfluss 100mm hat einen Außendurchmesser von 20 mm. Der Anschluss für den Kondensatabfluss 60mm muss an die Kondensatabflussanlage angeschlossen werden. Die Abmessungen der Kondensatab- flussanlage müssen für den Ablauf des Kondensats geeignet sein, das von der... -
Seite 67: Entnahme Der Filter
4.7. ENTNAHME DER FILTER Zur Entnahme der Filter muss die Front- platte der Einheit entfernt werden. Die Einheit darf nur betrieben werden, wenn die Filter voll funktionsfähig sind und korrekt in die Einheit eingesetzt wur- den. RePuro 250 - RePuro 350 RePuro 450 - RePuro 550 - RePuro 650 4.6. -
Seite 68: Bedientafel
5.1. INSTALLATION DER WAND-BEDIENTAFEL Die AERMEC-Einheiten RePuro werden vom Benutzer mit der kabelgebundenen Bedientafel, die an der Wand zu installieren ist, gesteuert. Die Bedientafel hat eine besonders geringe Dicke (12 mm) und kann über einem Einbaugehäuse 503 installiert werden. Die kabelgebundene Bedientafel muss mit dem mitgelieferten Verbindungskabel an die RePuro Einheit angeschlossen werden. - Seite 69 Bedientafel öffnen, um diese am Ein- baugehäuse zu befestigen. ACHTUNG: Nach dem Öffnen der Be- dientafel die Steuerkarte nicht mit blo- ßen Händen berühren, um sie nicht durch unbeabsichtigte elektrostatische Ladungen zu beschädigen. Klemme mit der Wandbedientafel verbinden. Länge Verbindungskabel = 6 m Bedientafel am Einbaugehäuse befestigen.
-
Seite 70: Kompatibilität Zwischen Bedientafel Und Einbaugehäusen
5.2. KOMPATIBILITÄT ZWISCHEN BEDIENTAFEL UND EINBAUGEHÄUSEN Die Wandbedientafel kann an verschiedenartig gestalteten Einbaugehäusen befestigt werden; im Folgenden wird eine Plan dargestellt, der die Kompatibilität zwischen Einbaugehäusen und Bedientafel zusammenfasst. Type Type 503E 503E Type Type 502E 502E Type Type Wall Wall mounted mounted... -
Seite 71: Schaltpläne
SCHALTPLÄNE 6.1. = Input zwingen fan Betriebszustand = Mikroschalter Anzeige Bypass Vormischung = Kontakt ON / OFF-Steuerung (NC)) = Fan Display = Anzeige Bedienfeld Draht = Plasmacluster = Bypass-Motor Free Cooling = Relay = Bypass-Motor Vormischung RS485 = RS485 seriellen Anschluss Aufsicht = Sicherung RX POST = Nachheiz-Widerstand = Gemeinsamer Leiter... - Seite 72 RePuro250 - RePuro350 - RePuro450 - RePuro550 - RePuro650 TX/RX GND-TTL MODE TX/RX BL 1.5 mm² 1 2 3 4 MA 1.5 mm² DISPLAY ORANGE BLANC BLEU GRIS MARRON NOIR (450 ROUGE VIOLET 650) (450 ROSE RS485 TTL VERT 650) ORANGE WEISS BLAU...
-
Seite 73: Ordentliche Wartung
ORDENTLICHE WARTUNG Jegliche Reinigungsarbeiten sind verbo- ten, bevor die Einheit von der elektrischen Stromversorgung getrennt wurde. Vor der Arbeit ist sicherzustellen, dass keine Spannung anliegt. Die periodische Wartung ist grundlegend, um die Einheit voll funktionsfähig zu erhal- ten, sowohl unter funktionalen als auch unter Energie-Aspekten. - Seite 92 AERMEC S.p.A. Aermec si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto con 37040 Bevilacqua (VR) - Italien eventuale modifica dei relativi dati tecnici. Via Roma, 996 - Tel. (+39) 0442 633111 Telefax (+39) 0442 93730 - (+39) 0442 93566 www.aermec.com...
