4

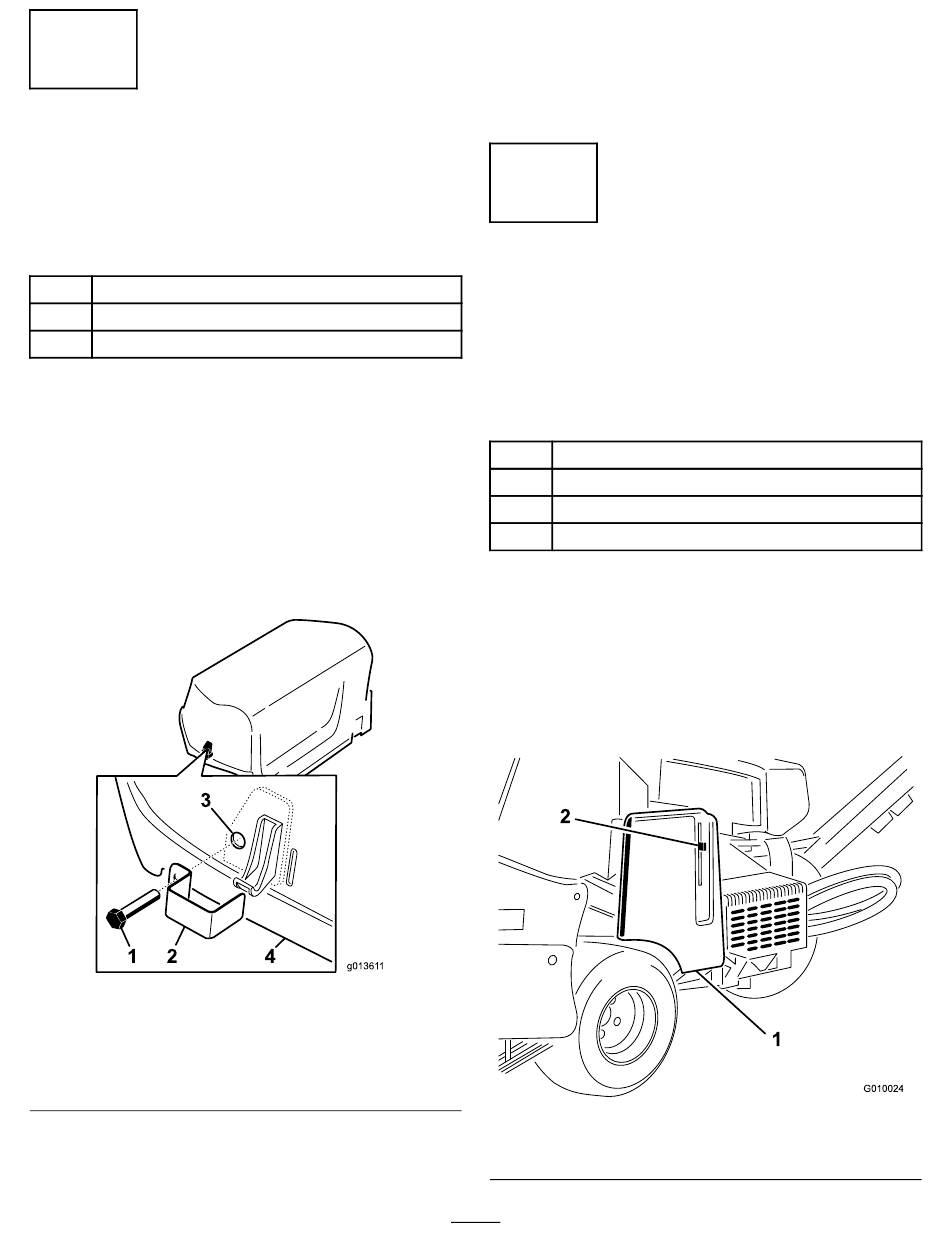

Einbau des Sperrriegels
der Heckhaube
CE-Maschinen
Für diesen Arbeitsschritt erforderliche Teile:
2
Sperrriegel
2
Gewindeschraube
2
Interne Zahnsicherungsscheibe
Verfahren
Wenn Sie die Maschine für eine Verwendung in der
Europäischen Union (CE) einrichten, befestigen Sie
die Heckhaube wie folgt, um die CE-Vorschriften
einzuhalten.
1.
Bauen Sie die Heckhaube aus.
2.
Befestigen Sie den Sperrriegel mit einer
Blechschraube (zwei insgesamt) über die
Haubenriegel
(Bild
1. Blechschraube
2. Sperrriegel
3.
Schrauben Sie eine interne Sicherungsscheibe
mit einer Zange oder einem Schraubenschlüssel
auf jede Schraube (ein bis zwei
14).
Bild 14
3. Interne Sicherungs-
scheibe (an der Motor-
haube innen)
4. Haube
Gewindeumdrehungen), um die Schrauben an
der Haube zu sichern.
4.
Wiederholen Sie die Schritte
anderen Seite der Haube.
5.
Bauen Sie die Heckhaube ein.
5
Anbringen des
Gurtschlosses der
Riemenabdeckung
CE-Maschinen
Für diesen Arbeitsschritt erforderliche Teile:
1
Gurt
1
Blindniete
1
Schraube (¼" x 1")
1
Sicherungsmutter (¼")
Verfahren
Wenn Sie die Maschine für die Einhaltung der
CE-Vorschriften einrichten, Montieren Sie das
Gurtschloss der Riemenabdeckung wie folgt.
1.
Ermitteln Sie das Loch in der Riemenabdeckung
neben dem Schlitz für die Hebelklinke
und
16).
g013611
1. Riemenabdeckung
16
2
und
3
auf der
(Bild 15
Bild 15
2. Hebelklinke
g010024
