FORM NO. 3318-296 D Rev A
Modellnummern 03741-60001 & Höher Modellnummern 03753-60001 & Höher
BETRIEBS-
Modellnummern 03751-60001 & Höher Modellnummern 03754-60001 & Höher
ANLEITUNG
Modellnummern 03752-60001 & Höher Modellnummern 03756-60001 & Höher
®
®

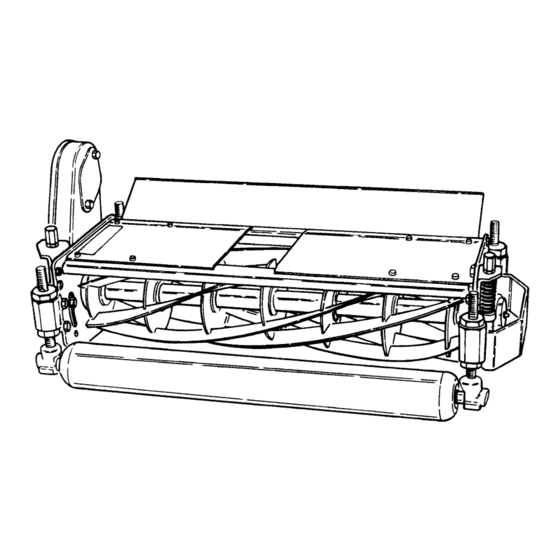

REELMASTER
3500/4500
5-, 7- & 11-MESSER-SCHNITTWERKE
© The TORO COMPANY—1996
Werbung
Verwandte Anleitungen für Toro REELMASTER 3500
Inhaltszusammenfassung für Toro REELMASTER 3500
- Seite 1 FORM NO. 3318-296 D Rev A Modellnummern 03741-60001 & Höher Modellnummern 03753-60001 & Höher BETRIEBS- Modellnummern 03751-60001 & Höher Modellnummern 03754-60001 & Höher ANLEITUNG Modellnummern 03752-60001 & Höher Modellnummern 03756-60001 & Höher ® ® REELMASTER 3500/4500 5-, 7- & 11-MESSER-SCHNITTWERKE © The TORO COMPANY—1996...
- Seite 2 Ihnen ausgezeichnete und langfristige Leistung. Schnittwerkeinstellung Da es sich bei diesen Schnittwerken um Produkte hoher Qualität handelt, ist es TORO stark an ihrem lang- Einstellen des Spindel-/Untermesserkontakts fristigen Gebrauch sowie der Bedienersicherheit ge- legen. Dieses Handbuch sorgfältig durchlesen, um mit Schnitthöheneinstellung—Schwebendes...
- Seite 3 Technische Angaben Bauweise: Schweißstahlrahmen und Spindel mit selbst- Antrieb: Der Antriebsmotor dreht einen wartungsfreien richtenden Kugellagern. Schwere Stahlwalze hinten für Zahnriemen, von dem die Spindel angetrieben wird. starke Beanspruchung mit Kegelrollenlagern. Walze Antriebsscheibe und Zahnriemen sind für Sicherheit und hinten und Untermesser sind für leisen, schwingungs- Schutz gegen Verunreinigung in einem Gehäuse freien Betrieb isoliert und in Gummibüchsen gelagert.
- Seite 4 Schnittwerk—Übersicht Abdeckung—Antriebsgehäuse Schutzblech Antriebsgehäuse Kegelmutter Antriebszugangsklappe & Versandabdeckung Spindelgruppe Ablenkblech Walze vorne (Zubehör) Walzeneinstellung hinten (2) Abdeckungen oben Spindel-/Untermessereinstellung Schnittwerkeinstellungen WICHTIG: Sowohl das Handbuch zum Schnittwerk VORSICHT wie das zur Zugmaschine sorgfältig durchlesen. Nichtbeachten diese Regel kann zu Schäden am Wenn der Motor gelaufen ist, kann unter Druck Schnittwerk und/oder schlechter Schnittleistung stehendes heißes Wasser austreten, wenn der...
- Seite 5 WICHTIG: Bei korrekter Einstellung schneiden die Anmerkung: Zur Schnitthöheneinstellung ist ein ⁄ " Spindeln über ihre gesamte Länge Papier (ca. Maulschlüssel erforderlich. 0,76 mm dick). A. Die Spindel langsam und vorsichtig drehen und Bei korrekter Einstellung und Wartung vermitteln die über die gesamte Länge zwischen Spindel und Schnittwerke optimale Mähleistung.
- Seite 6 • Die Schnittwerke anheben und in der Transport- stellung sperren. Den Motor abstellen und den Zündschlüssel ziehen. • Mit Hilfe der Meßlehre (TORO Bestellnr. 59-7900) die endgültige Schnitthöheneinstellung vornehmen, wobei nur die vordere Walze eingestellt wird. Bild 3 Schnittwerk—starre Stellung Sperrstift •...
- Seite 7 Schraube so einstellen, daß die Abmessung • Den Sperrstift lockern, um das Schnittwerk frei zwischen der Unterseite des Schraubenkopfes und schweben zu lassen (Bild 2). der Meßlehre der gewünschten Schnitthöhe ent- spricht (Bild 5). Die Klemmutter zum Absichern SCHNELLE SCHNITTHÖHENEIN- der Einstellung festziehen.
- Seite 8 Schnittwerkeinstellungen Die Einstellschrauben und Klemmuttern der hinteren Walze soweit einstellen, bis die volle Länge der hinteren Walze mit der flachen Ober- fläche Kontakt nimmt und die volle Länge der Spindel (nicht das Untermesser) das Flacheisen berührt. Die Einstellschrauben und Klemmuttern festziehen.
- Seite 9 Schmierfett könnte zu Rasenschäden führen. WICHTIG: Vor dem Waschen der Maschine, immer zuerst den Motor abstellen und den Zündschlüssel ziehen. TORO empfiehlt tägliches Abschmieren der Spindeln und Walzen sofort nach Waschen der Maschine. So wird Eindringen von Wasser in Spindeln und Rollenlagern minimiert.
- Seite 10 In allem Schriftverkehr hinsichtlich des Schnittwerks, immer die Modell- und Seriennummer angeben, um sicherzustellen, daß korrekte Angaben und Ersatzteile bezogen werden. Beim Bestellen von Ersatzteilen von Ihrem TORO Vertragshändler, immer die folgenden Angaben machen: Modell- und Seriennummer des Schnittwerks. Bestellnummer, Beschreibung und Menge der gewünschten Teile.
