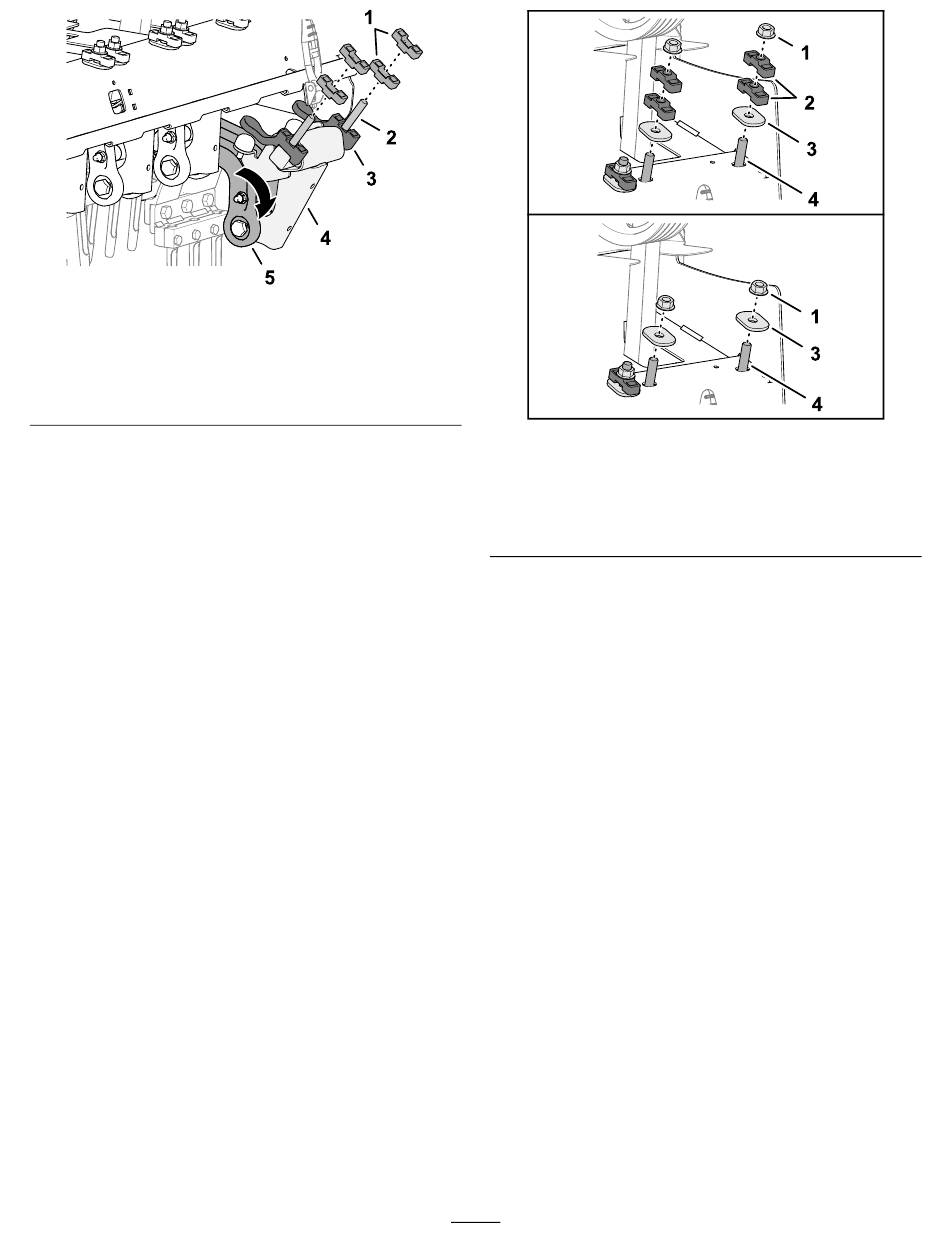

Bild 132
1. Distanzstück
2. Bolzen
3. Unteres Anschlagdistanz-
stück
4.
Positionieren Sie das Roto-Link-Distanzstück,
um die folgenden Bedingungen für die
Lochbildung zu korrigieren:
Hinweis:
Jedes Distanzstück entspricht 12,7
mm. Das untere Anschlagdistanzstück muss an
der Dämpferwelle montiert bleiben.
Wenn die Vorderseite der Löcher geschlitzt
oder gebüschelt ist, positionieren Sie die
Distanzstücke über dem hinteren Rahmen in
der verstauten Position.
Wenn die Rückseite der Löcher geschlitzt
oder gebüschelt ist, positionieren Sie
beide Distanzstücke oberhalb des hinteren
Rahmens auf beiden Seiten der Welle des
Roto-Link-Dämpfers.
5.
Drehen Sie das Dämpfergelenk und die
Dämpferwelle nach oben und stecken Sie die
Bolzen durch die Löcher im hinteren Rahmen
der Maschine.
6.
Befestigen Sie die Dämpferwelle und die
Distanzstücke mit den gehärteten ovalen
Unterlegscheiben und Sicherungsmuttern am
hinteren Rahmen
4. Dämpferwelle
5. Dämpfergelenk
(Bild
133).
g358196
1. Sicherungsbundmutter
2. Distanzstück (verstaute
Position)
7.
Ziehen Sie die Sicherungsbundmuttern auf ein
Drehmoment von 47 bis 61 N∙m an.
8.
Wiederholen Sie die Schritte
nächsten beiden Stampferarmen.
Anbringen der Abdeckung des
Aerifizierkopfs
1.
Verstauen Sie den Wartungsriegel, siehe
Verstauen des Wartungsriegels (Seite
2.
Montieren Sie die Abdeckung des Aerifizierkopfs,
siehe
Anbringen der Abdeckung des
Aerifizierkopfs (Seite
Bodenhöhe kalibrieren
Führen Sie das Verfahren zur Kalibrierung der
Bodenhöhe der Tines durch, siehe
Bodenhöhe der Tines (Seite
Prüfung der Lochqualität
1.
Bringen Sie die Maschine zu einer Probefläche
und aerifizieren Sie die Grünfläche, um
vergleichen Sie die Lochqualität.
2.
Wenn sich die Lochqualität verbessert hat,
wiederholen Sie die Schritte unter
der Maschine (Seite
Roto-Link Dämpfungselemente (Seite
Anbringen der Abdeckung des Aerifizierkopfs
64
Bild 133
3. Gehärtete ovale
Unterlegscheibe
4. Bolzen (Roto-Link-
Dämpferwelle)
1
bis
7
an den
52).
73).
Kalibrierung der
36).
Vorbereiten
63),
Einstellen der
63)und
g358197
