Montage

3.3.2 Einbau an Armatur (CPY7-*1)

1
2
3
4
5
6

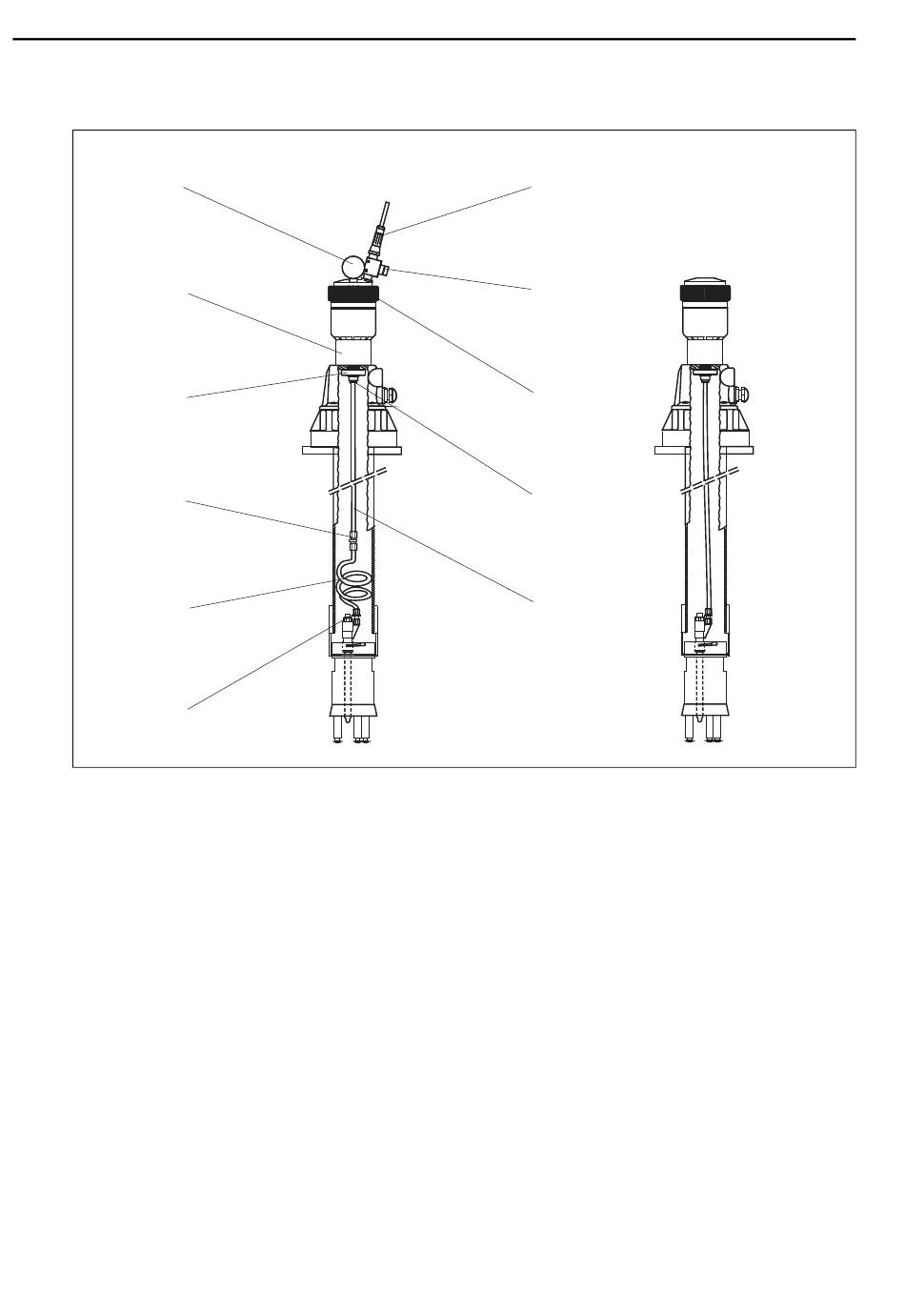

Abb. 2: Montage am Armaturenkopf Dipfit CPA111
1 Manometer (Zubehör)
2 Distanzrohr
3 Befestigungsmutter
4 Schlauchverbinder
5 Spiralschlauch
3.4

Einbaukontrolle

• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
6
CPY7-B1/C1
6
7
8
9
10
CPY7-A1
6
7
8
9
10
Schlauchkupplung mit Rückschlagventil
Handventil
Überwurfmutter
Schlauchanschluss
Druckschlauch
CPY7
a0005480
