Entlüften; Zusammenbau; Wartung - Endress+Hauser CPY7 Betriebsanleitung

W artung

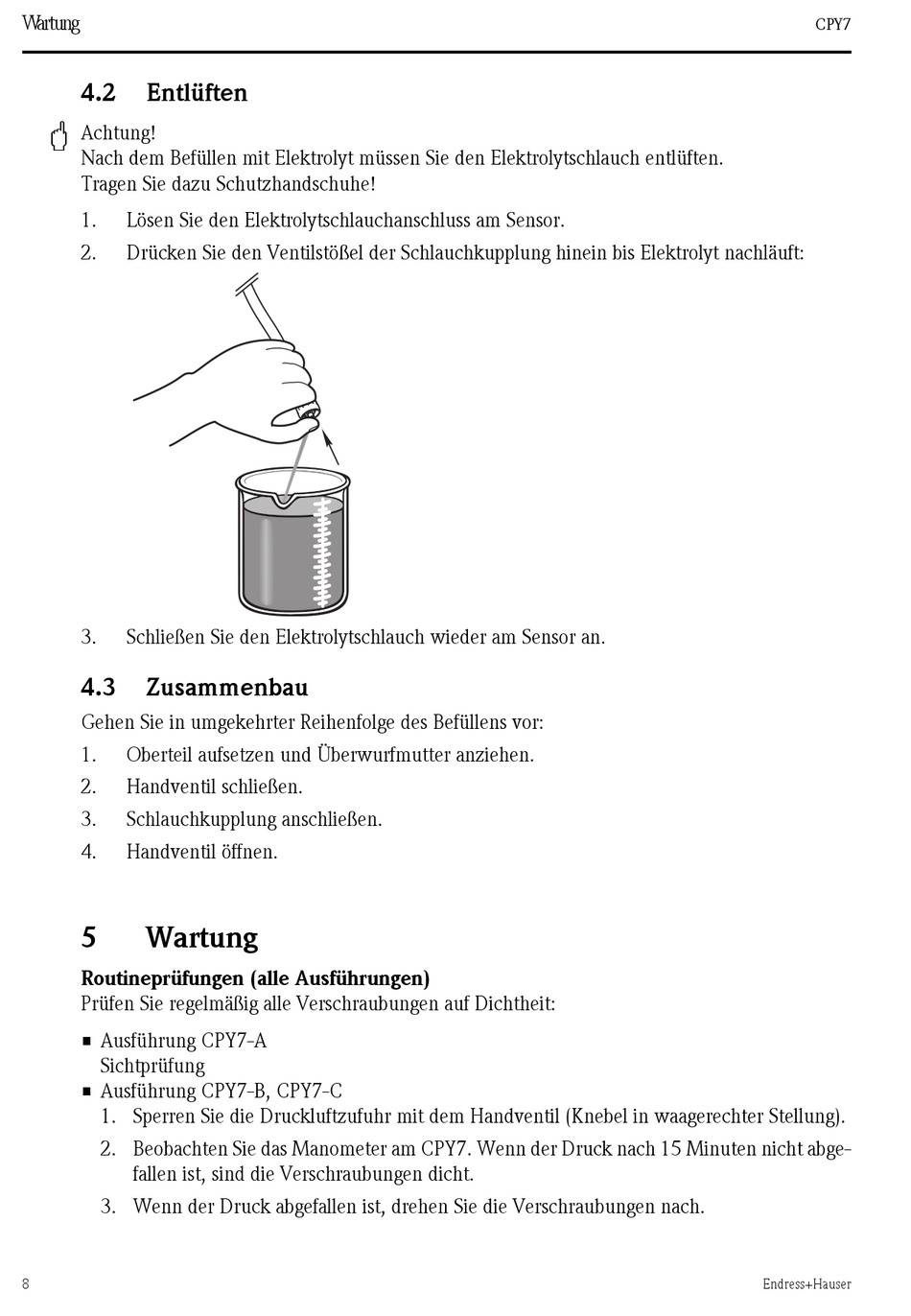

4.2 Entlüften
"
Achtung!
Nach dem Befüllen mit Elektrolyt müssen Sie den Elektrolytschlauch entlüften.
Tragen Sie dazu Schutzhandschuhe!
1. Lösen Sie den Elektrolytschlauchanschluss am Sensor.
2. Drücken Sie den Ventilstößel der Schlauchkupplung hinein bis Elektrolyt nachläuft:
3. Schließen Sie den Elektrolytschlauch wieder am Sensor an.
4.3

Zusammenbau

Gehen Sie in umgekehrter Reihenfolge des Befüllens vor:
1. Oberteil aufsetzen und Überwurfmutter anziehen.
2. Handventil schließen.
3. Schlauchkupplung anschließen.
4. Handventil öffnen.
5

Wartung

Routineprüfungen (alle Ausführungen)
Prüfen Sie regelmäßig alle Verschraubungen auf Dichtheit:
• Ausführung CPY7-A
Sichtprüfung
• Ausführung CPY7-B, CPY7-C
1. Sperren Sie die Druckluftzufuhr mit dem Handventil (Knebel in waagerechter Stellung).
2. Beobachten Sie das Manometer am CPY7. Wenn der Druck nach 15 Minuten nicht abge-
fallen ist, sind die Verschraubungen dicht.
3. Wenn der Druck abgefallen ist, drehen Sie die Verschraubungen nach.
8
CPY7
Endress+Hauser
