CSE 55 T

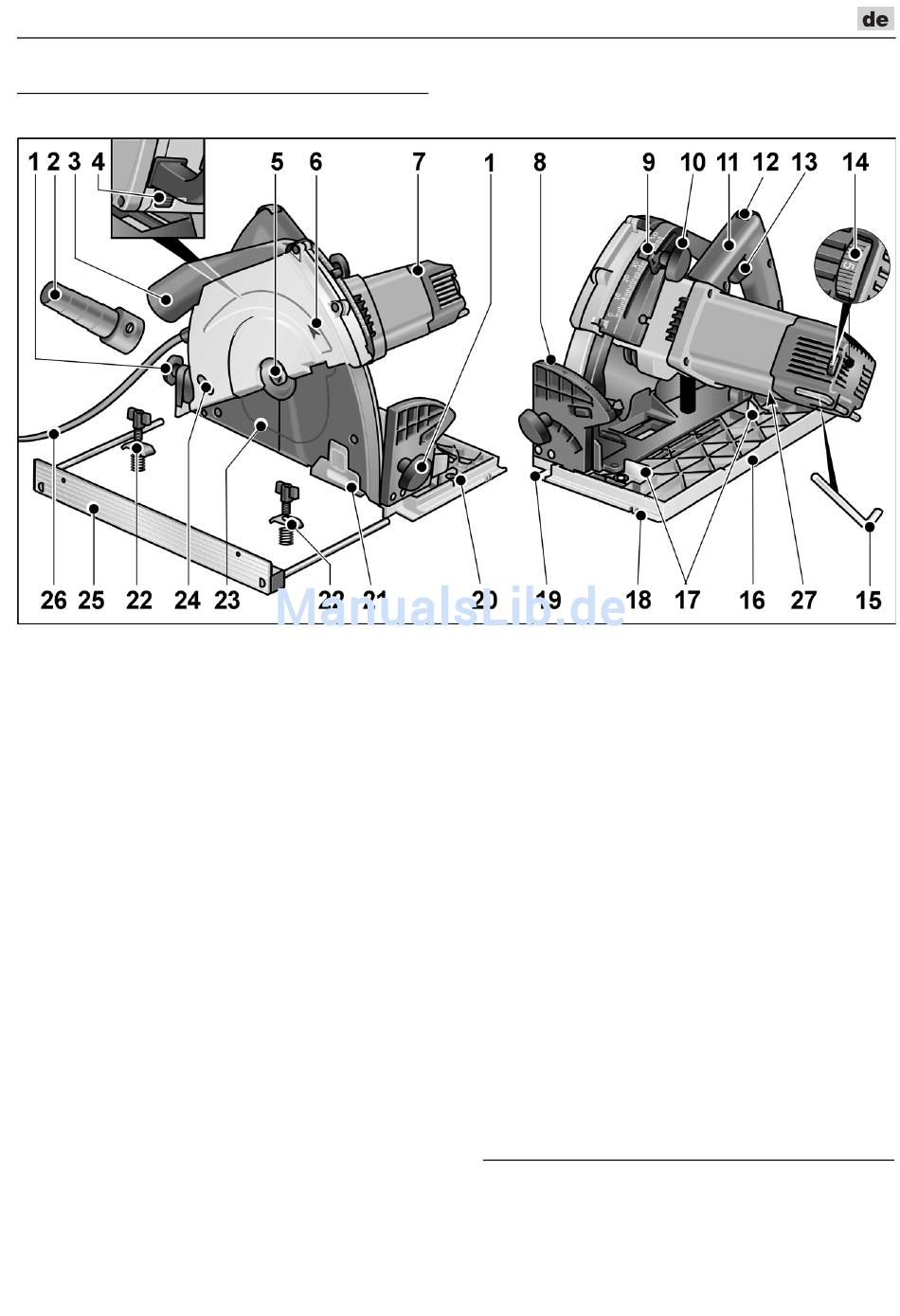

Auf einen Blick

1 Knebelschraube zur Einstellung des
Gehrungswinkels
2 Universaladapter für Saugschlauch
mit Rastanschluss (Ø 32 mm)
3 Spanauswurf/Anschlussstutzen für
Fremdabsaugung
4 Spindelarretierung
5 Spannschraube/Spannflansch
6 Drehrichtungspfeil
7 Motorgehäuse
8 Skala für Gehrungswinkel
9 Skala für Schnitttiefeneinstellung
10 Knebelschraube für
Schnitttiefeneinstellung
11 Handgriff
12 Einschaltsperre für Schalter
13 Schalter
14 Stellrad für Drehzahlvorwahl
15 Innensechskantschlüssel
16 Sägetisch
17 Hebel für -1°-Einstellung
18 Innere/äußere Führungsnut
19 Schnittmarkierungen (0°/45°)
20 Gewinde
zur Befestigung des Parallelanschlags
21 Verschiebbares Sichtfenster
22 Flügelschraube/Klemmbügel/Feder *
zur Befestigung des Parallelanschlags
23 Schutzhaube
24 Öffnung zur Einstellung des
Spaltkeils
25 Parallelanschlag *
26 Netzanschlusskabel 5,0 m mit
Netzstecker
27 Typschild
* optional
7
