WARTUNG DER ANTRIEBSRÄDER
9.12.1 Kontrolle der Schraubenspannung

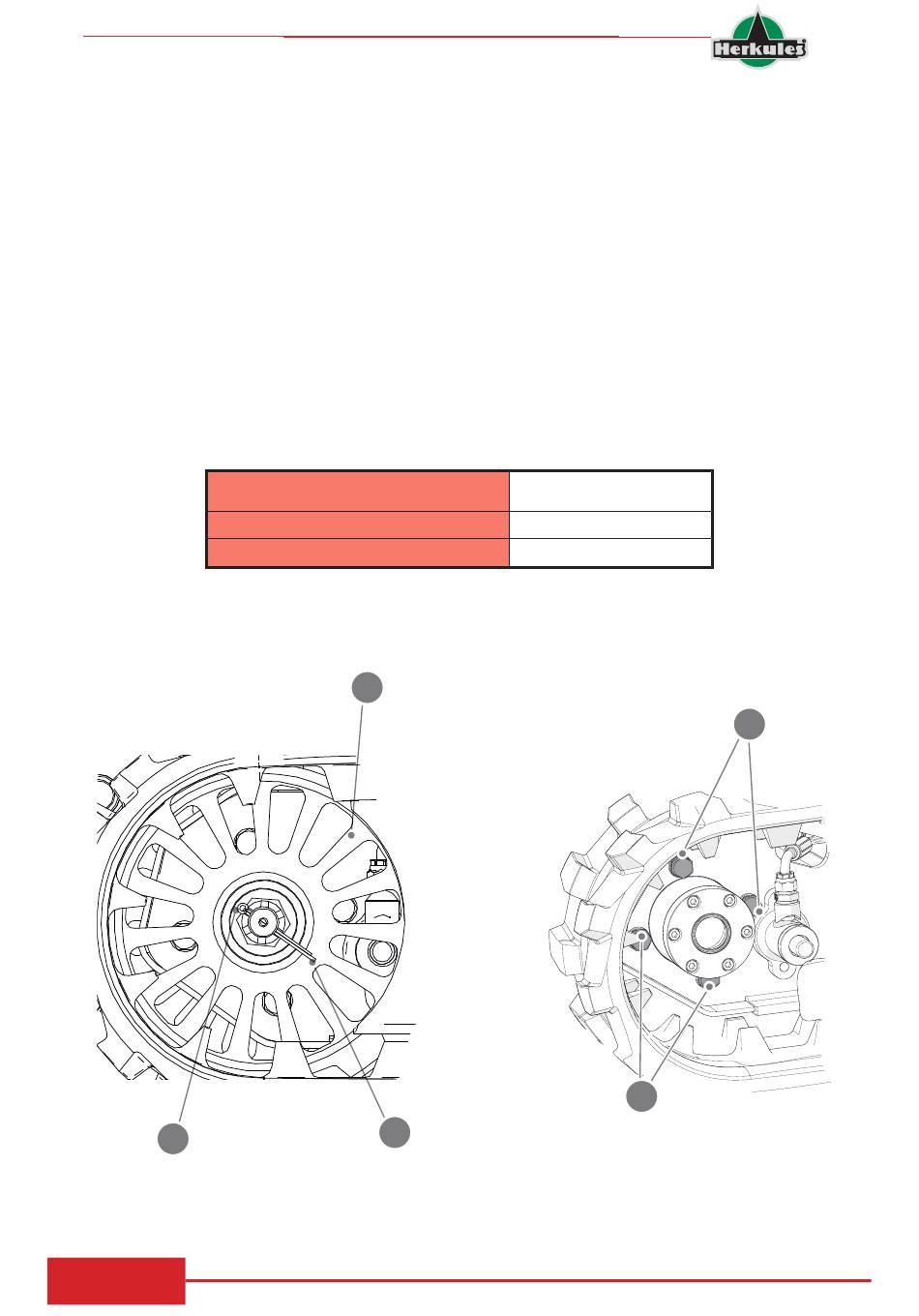

Alle 200 Stunden muss eine Kontrolle des Anzugsmoments der Befestigungsschrauben des Antriebsrads
vorgenommen werden. Die Überprüfung muss mit einem Drehmomentschlüssel erfolgen. Dieser Vorgang
muss auf beiden Seiten der Maschine vorgenommen werden. Für den Zugriff auf die Schrauben des An-
triebsrads:
1)
Die Raupenkette lockern, siehe Abschnitt „9.13.1 Kontrolle der Raupenkettenspannung";
2)
Den Splint (A) knicken und herausziehen;
3)
Die Mutter (B) mit einem 30-mm-Schraubenschlüssel lösen;
4)
Das Antriebsrad (C) herausziehen;
5)
Das Anzugsdrehmoment der vier Schrauben (D) überprüfen;
6)
Die Mutter (B) erneut aufschrauben und mit einem Anzugsmoment von 200 ÷ 210 Nm festziehen;
7)
Den Splint (A) anbringen.
Für die erforderlichen Anzugsmomente, siehe folgende Tabelle.
A
124
Größe der Mutter D
Schraubenschlüsselgröße
Anzugsdrehmoment
C
B
Überarb. 00 - 11/ 2020
M10
16mm
67Nm
MultiTec
D
D
