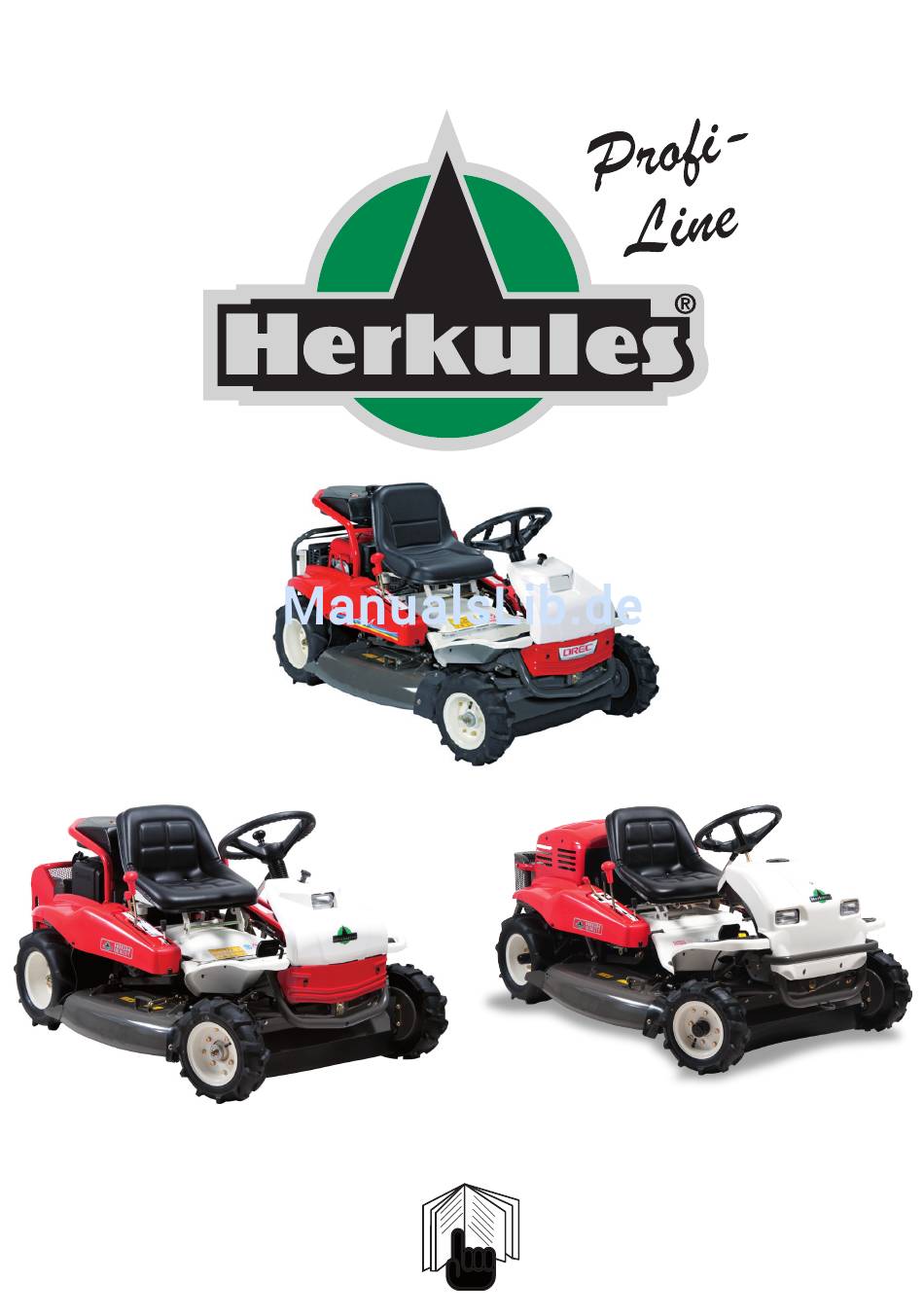

- Seite 1 BEDIENUNGSANLEITUNG RM 830 RM 900 RM 970 Aufsitzgestrüppmäher – RM 830 - RM 900 - RM 970...
-
Seite 2: Vorwort
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher – RM 830, RM 900, RM 970 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
CE-Konformitätserklärung RM 830........ -
Seite 4: Checkliste Vor Übergabe
Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften 1. Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. 2. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen. Kinder sind beim Betrieb des Rasenmähers fernzuhalten. 3. Der Bediener haftet für Schäden Dritten gegenüber, die er mit dem Rasenmäher verursacht. - Seite 6 20. Zur Vermeidung einer Unwucht ist das Schneidwerkzeug gleichmäßig nachzuschleifen und auszuwuchten (Fachwerkstatt). Bei übermäßigen Vibrationen ist das Gerät sofort abzustellen und von einer Fachwerkstatt überprüfen zu lassen. Es dürfen nur Originalersatzteile montiert werden, die für den Mäher vorgesehen und mit dem Namen oder Zeichen des Herstellers gekennzeichnet sind. 21. .Die Motordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegebenen Wert nicht übersteigen.
-
Seite 7: Unterschiede Der Maschinen
Unterschiede der Maschinen Tank Sitz Schnitthöheneinstellung Hinten Links Lenkrad Öltank Hydrostat Batterie Differentialsperre Zündschlüssel Geschwindigkeits- regelhebel Auswurfklappe Parkbremspedal Gashebel Bild 1a RM 830 / RM 900 Schnitthöheneinstellung Sitz Lenkrad Öltank Hydrostat Tank Batterie Differentialsperre Geschwindigkeits- regelhebel Zündschlüssel Parkbremspedal Auswurfklappe Gashebel Rechts Vorne... -
Seite 8: Sicherheitsaufkleber Rm 830 - Rm 900
Sicherheitsaufkleber RM 830 - RM 900 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RM 830, RM 900, RM 970 sind Warn- und Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, Sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. -
Seite 9: Sicherheitsaufkleber Rm 970
Sicherheitsaufkleber RM 970 Feuergefahr. Kraftstoff nicht bei heißem Vergiftungsgefahr. Das Vorsicht vor heißen Motor einfüllen. Darauf achten, dass kein Abgassystem des Gerätes setzt Oberflächen. Benzin verschüttet wird. Beim Umgang giftige Gase frei. Den Motor Auspuffteile nicht berühren. mit der Maschine nicht rauchen! Beim niemals in geschlossenen Räumen Verbrennungsgefahr Umgang mit Kraftstoff ist besondere starten. -
Seite 10: Bedienelemente
Bedienelemente RM 830 RM 900 Gashebel Chokehebel Differentialsperre Gashebel Differential- sperre Geschwindigkeits- Geschwindigkeits- regelhebel regelhebel Bild 3a Bild 3b RM 970 Differential- sperre Geschwindigkeits- regelhebel Geschindigkeits- Gashebel wählhebel Bild 3c Geschwindigkeitsregelhebel Der Geschwindigkeitsregelhebel (Bild 3a bis c) wird verwendet, um mit der Maschine vorwärts oder rückwärts zu fahren und um die Maschine zu stoppen. - Seite 11 Gashebel Drücken Sie den Gashebel (Bild 3a bis c) nach vorne, um die Drehzahl des Motors zu erhöhen. Ziehen Sie den Hebel zurück, um die Drehzahl des Motors zu verringern. Arbeiten Sie immer mit Vollgas. Chokehebel Ziehen Sie den Hebel raus. wenn der Motor kalt ist. Wenn der Motor läuft schieben Sie den Hebel langsam wieder zurück. (Bild 3a bis c) Differentialsperre Drücken Sie den Hebel nach vorne, um die Hinterräder 100% zu sperren.
-
Seite 12: Auswurfklappe
Mit dem Lenkrad bestimmen Sie, in welche Richtung die Maschine fährt. Wenn Sie das Lenkrad nach rechts (im Uhrzeigersinn) drehen, Bild 7a RM 830 fährt die Maschine nach rechts. Wenn Sie das Lenkrad nach links (gegen den Uhrzeigersinn) drehen, fährt die Maschine nach links. -
Seite 13: Zündschloß
Wenn der Hebel sich in horizontaler Position befindet, so ist der Kraftstoffhahn geschlossen. Wenn er in vertikaler Position ist, so ist der Kraftstoffhahn geöffnet (Modell RM 900 und RM 970). Schieben Sie den Benzinhahn in Richtung Motor, so ist der Kraftstoffhahn auf, ziehen Sie den Kraftstoffhahn vom Motor weg, so ist der Kraftstoffhahn zu (Modell RM 830) Bild 9b... -
Seite 14: Bedienung
Der Bediener der Maschine ist für den sicheren Gebrauch verantwortlich und muss mit der Bedienung und den Sicherheitsvorschriften vertraut sein. Die bestimmungsgemäße Verwendung ist das Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RM 830, RM 900 und RM 970 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. -
Seite 15: Mit Der Maschine Anhalten
Warnung Stellen Sie sicher das sich niemand in dem zu mähenden Bereich, speziell in dem gefährdeten Bereich aufhält siehe hierzu Bild 10. Stoppen Sie die Maschine umgehend, wenn etwas hartes getroffen wird. Lassen Sie die Maschine abkühlen und beseitigen Sie die Verunreinigungen des Mähdecks. Prüfen Sie die Maschine auf Beschädigungen oder fragen Sie Ihren Fachhändler, ob die Maschine beschädigt ist. -
Seite 16: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen den Zündkerzenstecker von der Zündkerze Wird der Herkules RM 900, RM 970 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschine oder Verletzungen des Bedieners oder dritter Personen die Folge sein. Für nicht ordnungsgemäß gewartete Geräte kann keine Garantie für Schäden übernommen werden, die auf mangelhafte Pflege zurückzuführen sind. -
Seite 17: Sicherheitsaufkleber
Entflammbares Material entfernen Entfernen Sie entflammbares Material, besonders in der Nähe vom Auspuff und vom Motor Lenkung (Bild 15a bis b) Prüfen Sie das Vertikale Spiel der Lenkung, max. 1 mm. Prüfen Sie das Lenkspiel, das max. Spiel ist 40 mm. Bild 15a Reifen (Bild 16) Prüfen Sie den Zustand der Reifen auf Beschädigungen. -
Seite 18: Messer Und Messerhalter
Messer und Messerhalter Achtung Sie können sich an den Messern verletzen. Tragen Sie immer Handschuhe, wenn Sie an den Messern arbeiten. Prüfen Sie den Zustand der Messerklingen. Tauschen Sie beschädigte Messer sofort aus. Messerwechsel: 1. Lösen Sie die Messerbefestigungsmuttern. Halten Sie die untere Mutter mit einem Schlüssel fest und lösen die obere Mutter. -
Seite 19: Luftfilter
Entfernen Sie den Luftfilter (Bild 22). Lösen Sie die beiden Klammern „A“( Modell RM 900 und RM 970). Bei Modell RM 830 entfernen Sie die Flügelmutter (Bild 22 A). Blasen Sie den Luftfilter vorsichtig mit Pressluft von innen nach außen aus. Tauschen Sie den Luftfilter aus, wenn er zu schmutzig ist. -
Seite 20: Keilriemenspannung
Keilriemenspannung Wichtig Eine schlechte Keilriemenspannung führt zum Durchrutschen des Keilriemens und zum frühzeitigen Verschleiß des Keilriemens. Eine zu starke Spannung kann die Lager beschädigen. Prüfen Sie den Zustand des Keilriemens. Wenn Beschädigungen vorhanden sind, ersetzen Sie ihn. Wenn der Keilriemen durchrutscht, stellen Sie den Bowdenzug (Bild 25, B) so ein, dass die Spannfeder richtig gespannt ist. - Seite 21 Einstellung Geschwindigkeitsregelhebel Stellen Sie den Hebel (Bild 27, B) so ein, das die Maschine in Neutralstellung nicht fährt. Einstellung Differential Blockierhebel Stellen Sie den Hebel (Bild 28, A) so ein, dass der Bowdenzug 1 bis 3 mm Spiel hat. Einstellung Sicherheitsschalter Stellen Sie die Sicherheitsschalter so ein, dass sie 3 bis 5 mm gedrückt werden. Bild 28 Bild 29...
-
Seite 22: Wartungsübersicht
Wartungsübersicht ☐ Fragen Sie Ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener nach dem Starten des Motors Ersten 20 Alle 100 Alle 300 Stunden Teil zur Prüfung Prüfung Jede Nutzung Stunden Stunden oder jährlich Keilriemenspannung... -
Seite 23: Störungen Und Lösungen
Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor startet nicht Batterie ist leer Batterie aufladen oder austauschen Sicherheitsschalter außer Funktion Sicherheitsschalter überprüfen Maschine fährt nicht Parkbremse arretiert Parkbremse lösen Geschwindigkeitsregelhebel Bewegen sie den Hebel in Maschine hält nicht an nicht in Neutralstellung Neutralstellung Messereinschalthebel nicht betätigt... -
Seite 24: Ce-Konformitätserklärung Rm 830
CE-Konformitätserklärung RM 830 Wir, OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine 1. Kategorie: Verbrennungsmotor....................…….. 2. Handelsmarke:........OREC.......……………………………………………………………… 3. Modell: ......RM830......................... 4. Serien Nummer Identifikation: ....XW........................…. 5. Motor: - Hersteller:.........Honda…………………………………………………………... - Typ: GXV390 RM830 Gemessener Schall-Leistungspegel: 103,9.dB(A) -
Seite 25: Ce-Konformitätserklärung Rm 900
CE-Konformitätserklärung RM 900 Wir, OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine 1. Kategorie: Verbrennungsmotor....................…….. 2. Handelsmarke:........OREC.......……………………………………………………………… 3. Modell: ......RM88........................4. Serien Nummer Identifikation: ....XW........................…. 5. Motor: - Hersteller:.........Kawasaki…………………………………………………………... - Typ: FH 480 RM88 Gemessener Schall-Leistungspegel: 103,6.dB(A) Garantierter Schall-Leistungspegel: 105 dB(A) -
Seite 26: Ce-Konformitätserklärung Rm 970
CE-Konformitätserklärung RM 970 Wir, OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine 1. Kategorie: Verbrennungsmotor....................…….. 2. Handelsmarke:........OREC.......……………………………………………………………… 3. Modell: ......RM97........................4. Serien Nummer Identifikation: ....XW........................…. 5. Motor: - Hersteller:.........Briggs & Stratton…………………………………………………………... - Typ: 356777 RM97 Gemessener Schall-Leistungspegel: 101,7 dB(A) -
Seite 27: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules RM 830, RM 900, RM 970 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden.
