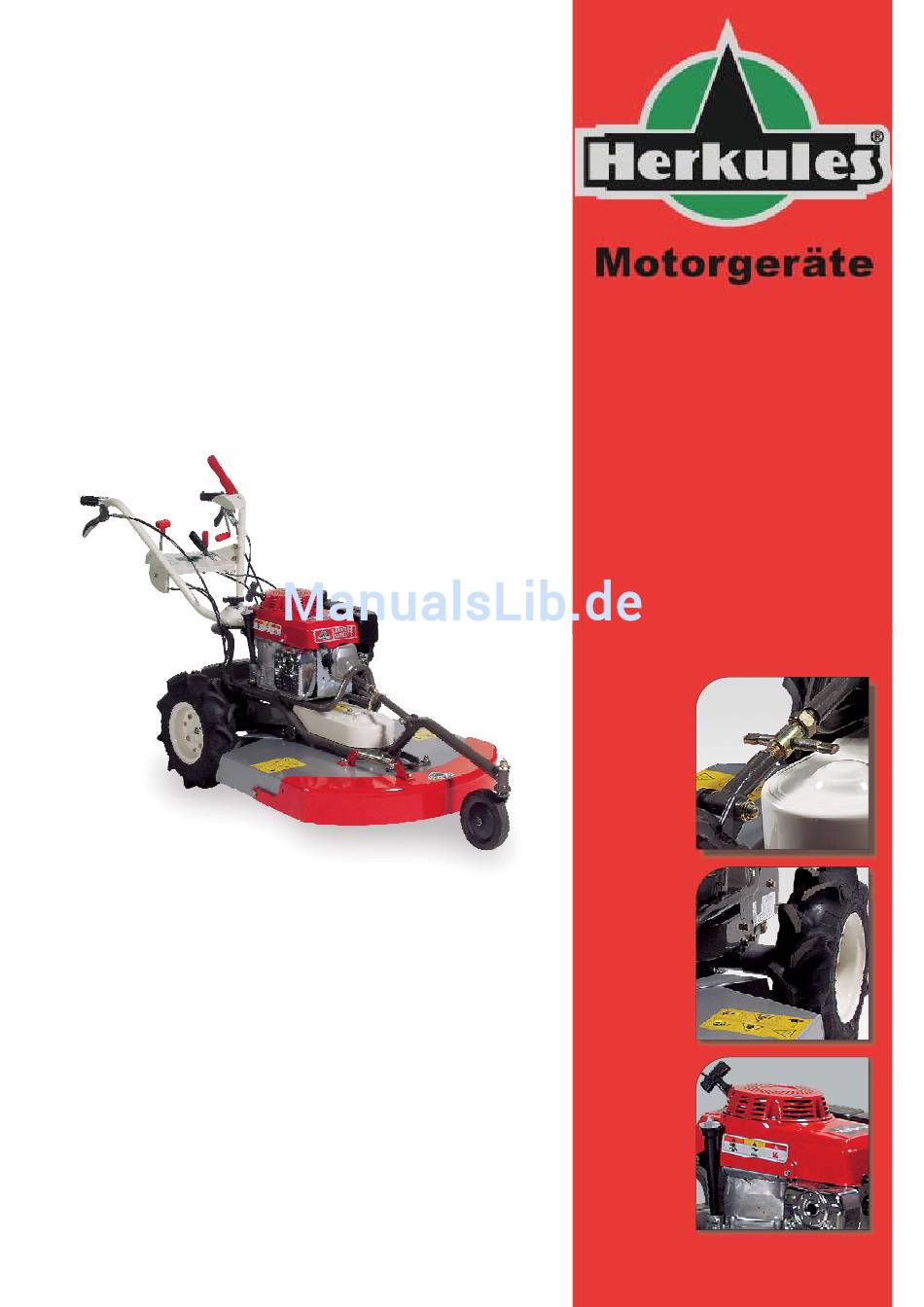

- Seite 1 Bedienungsanleitung HERKULES SH 70/71 (B) TAM AG Winkelstrasse 19 8637 Laupen Tel: 055 256 56 00 Fax: 055 256 56 06 info@tamag.ch www.tamag.ch Stand/Version: 11/2006...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ INHALTSVERZEICHNIS INHALTSVERZEICHNIS___________________3 Sicherheitsvorschriften ___________________4 Warn- und Gefahrenhinweise _____________5 Einleitung _____________________________6 Bestimmungsgemäße Verwendung _________6 Technische Daten SH 70/71 ______________6 Hinweise für den Fachhändler _____________6 Checkliste vor der Übergabe ____________6 Checkliste bei der Übergabe_____________6... -
Seite 3: Sicherheitsvorschriften
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Sicherheitsvorschriften Maschine darf nur bis zu einem Neigungswinkel von 15° eingesetzt werden. Sturzgefahr! 1. Diese Bedienungsanleitung ist sorgfältig Arbeit geeigneter, durchzulesen und sich mit deren Inhalt vertraut zugelassener Gehörschutz und ggf. weitere zu machen. -
Seite 4: Warn- Und Gefahrenhinweise
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Warn- und Gefahrenhinweise Auf Ihrem HERKULES Rasenmäher SH 70(71) sind Warn- Gefahrenhinweise durch Vorsicht heißen Bildzeichen ersetzt. Bitte prägen Sie sich die Oberflächen. Bedeutung der Bildzeichen ein, sie dienen Ihrer Auspuffteile nicht berühren. -
Seite 5: Einleitung
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Einleitung Hinweise für den Fachhändler Sehr geehrter Kunde, Die Montage und erste Inbetriebnahme wird haben sich für einen HERKULES durch HERKULES Fachhandelspartner Rasenmäher SH 70 / 7 1 entschieden. W i r durchgeführt. -
Seite 6: Beschreibung Der Bauteile

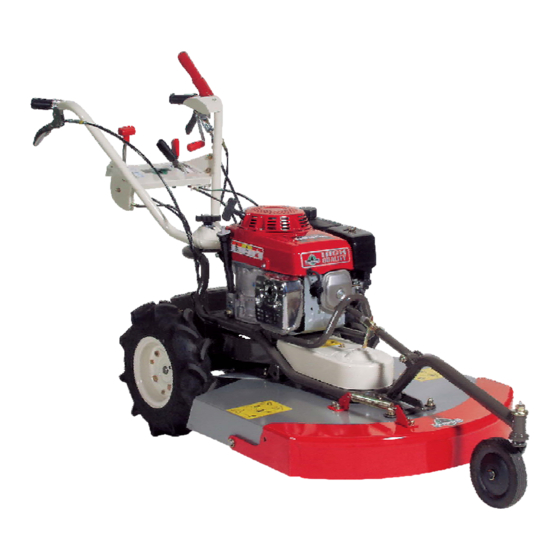

Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Beschreibung der Bauteile Kupplungshebel Messerantrieb Kupplungshebel Fahrantrieb Holmverstellung Kraftstofftank Keilriemenabdeckung Schalthebel __________________________________________________________________________________________________... - Seite 7 Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Sicherheitshebel Messerantrieb Gashebel Führungsholm Starter Hebel Parkbremse Schnitthöhenverstellung (nur SH 7x B) Hebel Differential Hinterräder Mähwerk Vorderrad Steinschlagschutz __________________________________________________________________________________________________...
-
Seite 8: Beschreibung Der Bedienelemente
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Beschreibung der Bedienelemente 1 Kupplungshebel Fahrantrieb Drücken Sie den Hebel nach oben zum Verwenden Sie diese Hebelstellung zum Start Führungsholm, Fahrantrieb des kalten Motors. einzuschalten. Lassen Sie den Hebel los, um Wird der Gashebel bis zur STOP-Position den Fahrantrieb auszuschalten. -
Seite 9: Hebel Differentialsperre
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ 6 Hebel Differentialsperre Drücken Sie den Hebel nach vorn, um die Differentialsperre einzuschalten. Ziehen Sie den Hebel nach hinten, um die Differentialsperre auszuschalten. Das Einschalten der Differentialsperre stellt eine starre Verbindung zwischen den beiden Antriebsrädern her, um Ihnen das Fahren auf... -
Seite 10: Benzinhahn
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Benzinhahn oder Beschädigungen Maschine führen. Holmverstellung Bei Nichtgebrauch der Maschine wird der Benzinhahn (1) verschlossen. Drehen Sie ihn hierzu nach hinten. Öffnen Benzinhahns drehen Sie ihn nach vorn. Zum Verstellen des Führungsholms wird die Sternmutter gelöst und der Holm in die... -
Seite 11: Betrieb
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Starten des Motors Betrieb Öffnen Sie den Benzinhahn Stellen Sie sicher, dass Fahr- und Prüfen Sie vor der Arbeit den Messerantrieb ausgeschaltet sind. richtigen Sitz aller Betätigen Sie die Kaltstartklappe, wenn Schraubverbindungen anhand der der Motor kalt ist. -
Seite 12: Stoppen Der Maschine
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Schalten Sie den Messerantrieb langsam Erhöhen Sie die Motordrehzahl bis zum Maximum Beginnen Sie mit dem Mähen Untersuchen mähende Fläche Beginn Arbeit Fremdkörper und entfernen diese. Fremdkörper können unter dem Mähwerk heraus geschleudert werden und den Bediener oder dritte Personen verletzen. -
Seite 13: Wartung Und Instandhaltung
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Wartung und Instandhaltung Lassen Sie das Getriebeöl jährlich von Ihrem Fachhandelspartner wechseln. jeglichen Wartungs- Kraftstoff Instandsetzungsarbeiten ist der Motor abzustellen Prüfen Sie den Kraftstofftank vor dem Start des Zündkerzenstecker Motors auf Undichtigkeiten und darauf, dass Zündkerze abzuziehen. - Seite 14 Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Messer / Messerhalter Motor Die Wartung und Pflege des Motors unterliegt Das Berühren des Messers kann den Anweisungen und Sicherheitsvorschriften zu Verletzungen führen. Tragen des Motorenherstellers. Sie bei Arbeiten am Messer stets geeignete Handschuhe.
- Seite 15 Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Schmierung Schmieren Sie die Achse des Vorderrads am Schmiernippel (A) mit Fett. Reinigung Reinigen Sie die Maschine nach jedem Einsatz. Entfernen Sie insbesondere Grasreste oder ähnliche brennbare Materialen Motorenteilen, Entzünden vermeiden. Messerbremse Schmieren Sie die folgenden, mit (G) und (A) gekennzeichneten Stellen mit Öl.
- Seite 16 Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Einstellung der Bowdenzüge Bowdenzug Differentialsperre Bowdenzug Fahrantrieb Wenn die Differentialsperre nicht eingeschaltet wird, obwohl der Hebel betätigt wird, gehen Sie wie folgt vor: Lösen Sicherungsmutter Bowdenzug der Differentialsperre und ziehen Sie die Stellmutter (A) etwas fester an. Prüfen Ergebnis.
-
Seite 17: Wartungsplan
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Wartungsplan Durchzuführen vom Fachhandelspartner Durchzuführen vom Bediener vor dem Start des Motors Durchzuführen vom Bediener nach dem Start des Motors Vor jedem Alle 20 Alle 100 Gebrauch Betriebs- Betriebs- Baugruppe Inspektion Stunden... -
Seite 18: Fehlfunktionen Im Betrieb
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Fehlfunktionen im Betrieb Hier werden mögliche Fehlfunktionen im Betrieb und deren mögliche Lösung beschrieben. Problem Ursache ÖSUNG Motor startet nicht Kraftstoffmangel Kraftstoff auffüllen Fahrantrieb läßt sich nicht Parkbremse fixiert Parkbremse lösen einschalten Fahrantrieb läßt sich nicht... -
Seite 19: Ce-Konformitätserklärung
Fukuoka, 6. Juni 2006 Haruhiko Imamura Managing Director *gemessen bei 3134 UpM Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules Rasenmäher SH 70/71 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, alle wichtigen Hinweise HERKULES- Garantiebedingungen enthält. -
Seite 20: Index
Bedienungsanleitung Herkules SH70 / SH 71 B ________________________________________________ Index Kraftstoff 13 Anzugsmomente 18 Messer 14 Messerantrieb 9 Bauteile 7 Benzinhahn 10, 11 Bestimmungsgemäße Verwendung 6 Neigungswinkel 4 Bildzeichen 5 Bowdenzüge 16 Räder 13 Rückwärtsgang 9 CE 19 Schalthebel 9 Fachhändle 6...
