4.2

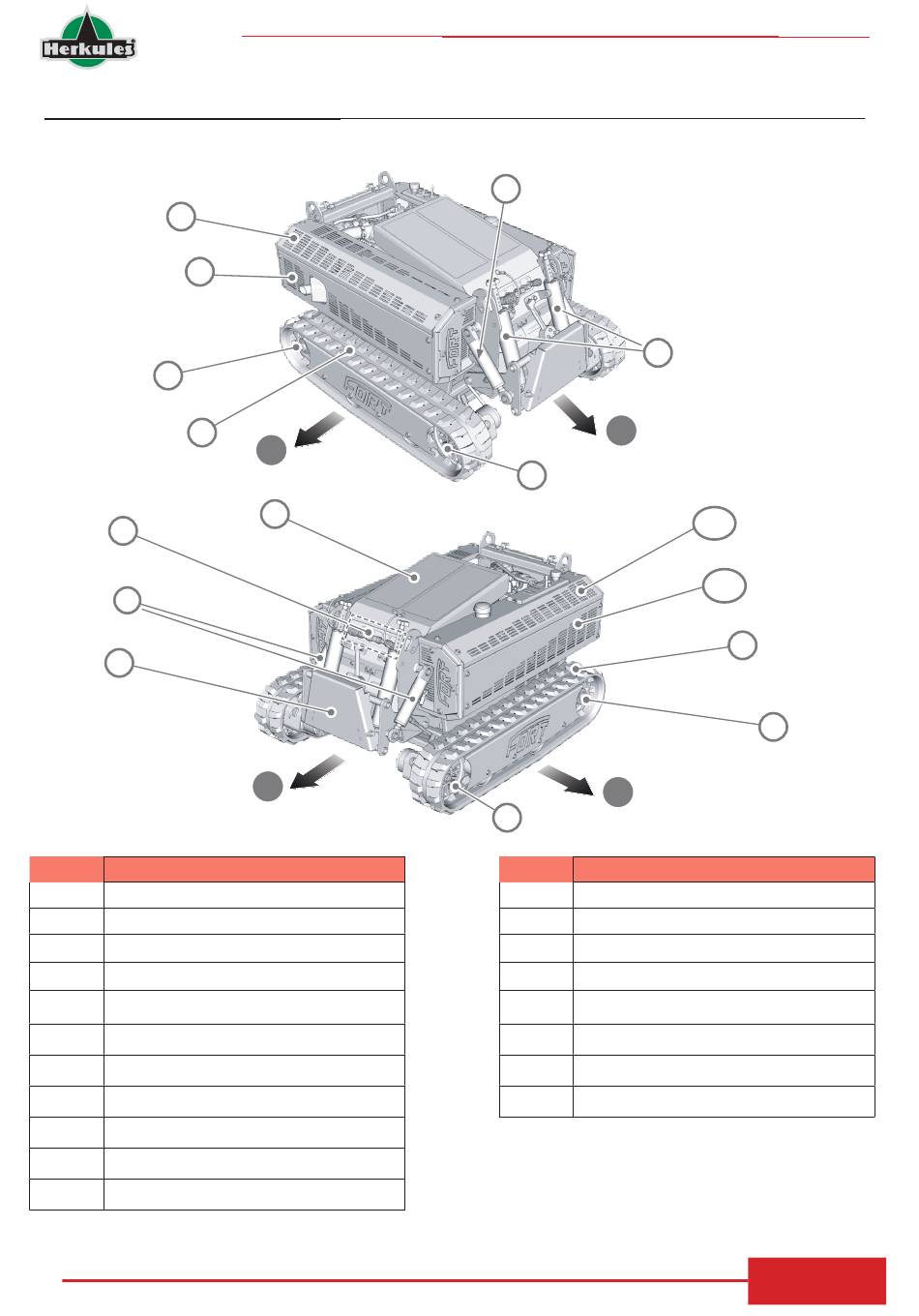

BAUTEILE DER MASCHINE
1A
1B
2
3
8
9
14
Pos.
Beschreibung
1A
Rechte obere Haube
1B
Rechte untere Haube
2
Rechtes Losrad
3
Rechte Raupenkette
4
Rechtes Antriebsrad
5
Typenschild
6
Federungen
7
Kühlergehäuse
8
Hydraulische Schnellanschlüsse
9
Zylinder der Hubvorrichtung
10A
Linke obere Haube
B
7
A
MultiTec
Überarb. 00 - 11/ 2020
5
6
A
4
C
13
Pos.
10B
Linke untere Haube
11
Linke Raupenkette
12
Linkes Losrad
13
Linkes Antriebsrad
14
Kraftheber
A
Vorderseite
B
Rechte Seite
C
Linke Seite
TECHNISCHE DATEN
10A
10B
11
12
Beschreibung
