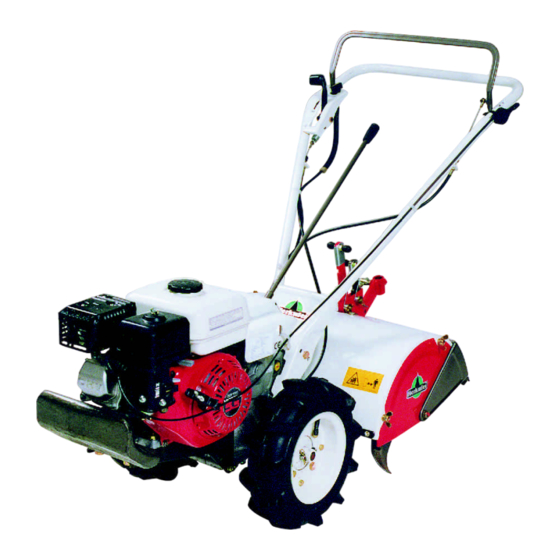

HERKULES SF 50 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES SF 50
Inhaltszusammenfassung für HERKULES SF 50
- Seite 1 Bedienungsanleitung Herkules SF 50 Stand/Version: 04/01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG............................... 3 ........................3 ORSCHRIFT FÜR DIESES RODUKT Garantie und Wartung............................3 SICHERHEITSVORSCHRIFTEN........................ 4 ............................ 4 ICHERHEITSAUFKLEBER Sicherheitsvorschriften „Grundregeln“ ......................5 Das Fahren ..............................5 ............................6 EDIENELEMENTE ......................7 ESCHREIBUNG DER EDIENELEMENTE ........................8 NBETRIEBNAHME DER ASCHINE ............................ 8 OTORÖL ETRIEBEÖL Getriebeöl ................................ -
Seite 3: Einführung
Vorschrift für dieses Produkt Dieses Gerät sollte ausschließlich zum Fräsen benutzt werden. Garantie und Wartung Der Garantiezeitraum für die Fräse SF 50 beschränkt sich auf 1 Jahr nach dem Kauf . Achtung Wir können keine Garantie für ein Gerät übernehmen, das nicht laut dieser Anleitung geprüft oder gewartet wurde, das in falschem Einsatzgebiet... -
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften Sicherheitsaufkleber Diese Aufkleber sind wie folgt an der Maschine angebracht. Sie sollten diesen Anweisungen besondere Aufmerksamkeit schenken und ihren Aufforderungen nachkommen, um Ihre Sicherheit zu gewährleisten. Bitte halten Sie diese Aufkleber stets sauber, so daß sie immer lesbar sind. Beschädigte oder verlorene Aufkleber sind umgehend zu ersetzen. -
Seite 5: Sicherheitsvorschriften „Grundregeln
Sicherheitsvorschriften „Grundregeln“ 1. Beachten Sie neben den Hinweisen in der Bedienungsanleitung die allgemein gültigen Sicherheits- und 2. Der Hersteller lehnt jegliche Haftung für Schäden ab, die auf die Nichtbeachtung der im folgenden beschriebenen Sicherheitsvorschriften zurückzuführen sind. Er lehnt außerdem jegliche Verantwortung für Schäden ab, welche durch unsachgemäße Benutzung der Maschine oder durch ohne Genehmigung 3. -
Seite 6: Die Bedienelemente
Die Bedienelemente... -
Seite 7: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Kupplungshebel Überträgt die Kraft von Motor zum Getriebe. Drücken Sie den Hebel nach unten, um den Fahr-/Fräsantrieb einzuschalten, lassen Sie den Hebel los, um den Antrieb auszuschalten. Schalthebel Mit diesem Hebel kann aus 2 Vorwärtsgängen und 2 Fräsgängen, sowie einem Rückwärts Außerdem bestimmt er die Drehrichtung der Fräse. -
Seite 8: Inbetriebnahme Der Maschine
Inbetriebnahme der Maschine Motoröl/ Getriebeöl Achtung: Die Maschine wird ohne Motoröl sowie Getriebeöl ausgeliefert. Vor der ersten Benutzung sind 0,6 l Motoröl sowie 2,5 l Getriebeöl (SAE 90) einzufüllen. Beachten Sie hierzu bitte auch die Bedienungsanleitung des Motorenherstellers. Getriebeöl Füllen Sie 2,5 Liter Öl (#90) in den Einlaß auf der linken Seite des Getriebes. -
Seite 9: Anhalten Des Motors
Anhalten des Motors Stellen Sie den Gashebel auf „L“(Leerlauf). Stellen Sie den Stopschalter auf „Stop“. Schließen Sie den Benzinhahn, Position (B). Fahren, Wenden und Anhalten Das Fahren Stellen Sie den Schalthebel auf „high“, für schnelle oder „low“ für langsame Fahrt oder auf „reverse“ für die Rückwärtsfahrt. Stellen Sie die gewünschte Motordrehzahl mit dem Gashebel ein. -
Seite 10: Ändern Der Fahrgeschwindigkeit
Ändern der Fahrgeschwindigkeit Lassen Sie den Kupplungshebel für den Fahrantrieb los, er wird automatisch zurückgeführt. Warnung: Betätigen Sie den Schalthebel niemals bei gezogener Antriebskupplung. Es besteht die Gefahr von Unfällen und Stellen Sie den Schalthebel in die gewünschte Position. Warnung: Um die Maschine von einem Ort zu einem anderen zu bewegen, muß... -
Seite 11: Die Fräse Im Betrieb
Die Fräse im Betrieb Warnung: Stoppen Sie den Motor, wenn Sie Gras oder Fremdkörper von rotierenden Teilen entfernen. Drücken Sie den Handgriff nicht mit Gewalt nach unten. Zu starker Druck kann die Maschine zerstören. Wenn Sie den Handgriff loslassen, wird der Kupplungshebel gelöst und somit der Fahr- als auch der Fräsantrieb ausgeschaltet. -
Seite 12: Höhenverstellung Des Holmes
Höhenverstellung des Holmes Die Höhe des Holmes kann an den Benutzer oder das Arbeitsvorhaben angepaßt werden. Lösen Sie den Knopf, montieren Sie die Befestigungsschraube in der entsprechenden Befestigungs- bohrung. Weitere Arbeitshinweise Arbeiten bei hartem Boden Eine harte Arbeitsfläche sollte in drei Arbeitsschritten bearbeitet werden. Erster Schritt: Getriebestellung: hohe Einstellung... -
Seite 13: Inspektion Und Wartung
Inspektion und Wartung Zur Inspektion und Wartung des Motors sind die Anweisungen des Motorherstellers bindend. Vor jeglichen Arbeiten an der Maschine, stoppen Sie den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze ab. Warnung: Prüfen Sie alle Schrauben, Bolzen und Muttern auf festen Sitz. Prüfen Sie die Ölstände von Motor und Getriebe. -
Seite 14: Bowdenzüge
Bowdenzüge Warnung: Bevor Sie die Züge prüfen: Stoppen Sie den Motor. Prüfen Sie nur, wenn die Maschine auf ebenem Grund steht. Ziehen Sie den Zündkerzenstecker ab. Antriebskupplungszug Wenn der Antrieb nicht greift, obwohl der Hebel betätigt wird, stellen Sie die Einstellschraube in Richtung (A) ein. Wenn die Maschine noch angetrieben wird, obwohl der Hebel gelöst ist, stellen Sie die Schraube in Richtung (B) ein. -
Seite 15: Detaillierte Aufstellung Des Beiliegenden Werkzeuges
83-1210-835-00 Kupplungszug 80-1260-931-00 Zug der Differentialsperre 80-1260-937-00 Gaszug 83-1415-951-00 Technische Daten Modell SF 50 Länge x Breite x Höhe (mm) 1300 x 570 x 950 Gewicht (kg) Keilriemen Bestellnummer: 89-6122-003202 Reifengröße 3,50 - 7 Geschwindigkeit (km/h) ( 1 ) 1,11 ( 2 ) 4,48 ( R ) 1,8 204 (tiefe Einstellung) ;... - Seite 16 Die Einstellstangen können nur Ablagerungen an den Reinigen Sie die Einstellstangen schwer bewegt werden. Einstellstangen. und Schmieren Sie die Führung. *Sollte der Grund für Fehlverhalten nicht ersichtlich sein, fragen Sie Ihren Händler.
-
Seite 17: Inspektionsplan
Inspektionsplan Unterlassung von Inspektionen und Wartung kann zu Schäden und Unfällen führen. Um die Maschine effizient und sicher zu nutzen inspizieren Sie die Maschine laut folgender Liste. Bitte führen Sie den Jahrescheck (J) einmal im Jahr, den Monatscheck (M) einmal im Monat und den Tagescheck (T) vor jedem Gebrauch durch. -
Seite 18: Eg-Konformitätserklärung
548-22 Hiyoshi, Hirokawa-cho Yame-gun Fukuoka Pref., 843-01 Japan erklären auf eigene und alleinige Verantwortung, daß die folgenden Maschine Motorfräse Kategorie Handelsmarke HERKULES; OREC Modell SF 50 mit den folgenden gesetzl., Bestimmungen übereinstimmen: Richtlinie 89/392 CEE modifiziert EN292-2: 1991 Ort und Datum der Ausstellung OREC Co., Limited...
