7)

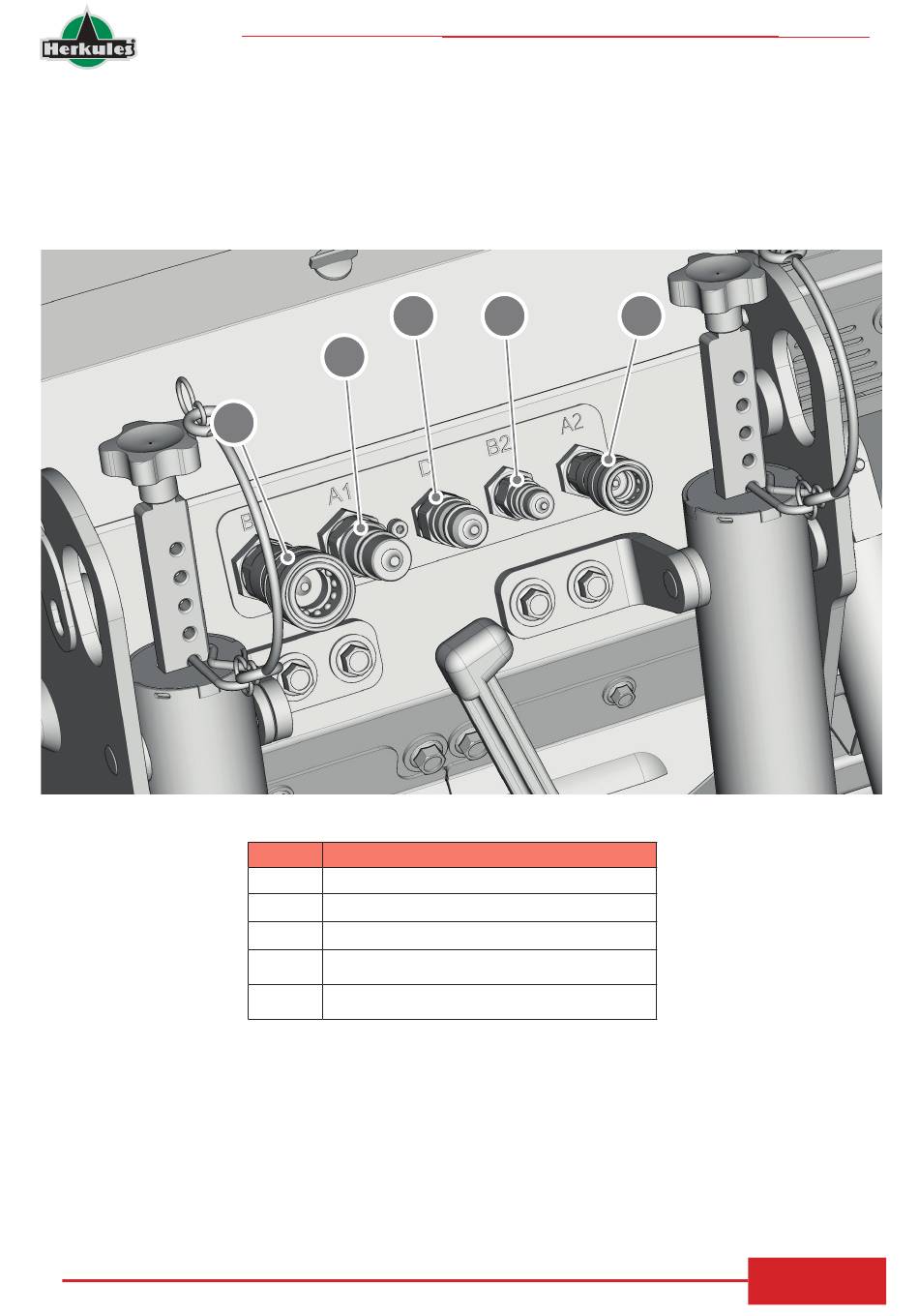

Die Hydraulikschläuche an die Schnellanschlüsse an der Vorderseite der Maschine anschließen und
darauf achten, die Anschlüsse selbst vor dem Anschluss zu reinigen. Der zentrale Anschluss betrifft die
Abscheiderleitung D, während die Leitungen A1 und B1 an den Motor anzuschließen sind.
8)
Sofern vorhanden, die Hydraulikschläuche der Werkzeuge A2 und B2 an die Schnellanschlüsse der
Maschine anschließen und darauf achten, die Anschlüsse selbst vor dem Anschluss zu reinigen.
A1
B1
Pos.
A1 Zufuhrleitung Motor
Rücklaufleitung Motor
B2
D Abscheiderleitung
A2 Zufuhrleitung Werkzeuge
Rücklaufleitung Werkzeuge
B2
Überarb. 00 - 11/ 2020
VERWENDUNG DER MASCHINE
D B2
Beschreibung
MultiTec
A2
