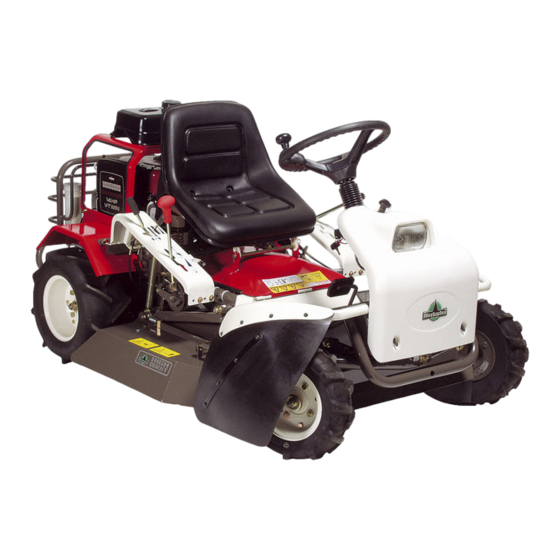

HERKULES RM 90 Bedienungsanleitung
Automatik
Inhaltsverzeichnis
Bedienungsanleitung
Herkules RM 90 automatik
geprüfte
Profi- Qualität
Lesen Sie diese Bedienungsanleitung gewissenhaft und machen Sie
sich vor Gebrauch der Maschine mit den Sicherheitsvorschriften und
der Bedienung vertraut.
Bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf.
Machen Sie sich mit der Bedienung des Motors laut
Bedienungsanleitung des Motorenherstellers vertraut.
Stand/Version: 07/01
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES RM 90
Inhaltszusammenfassung für HERKULES RM 90

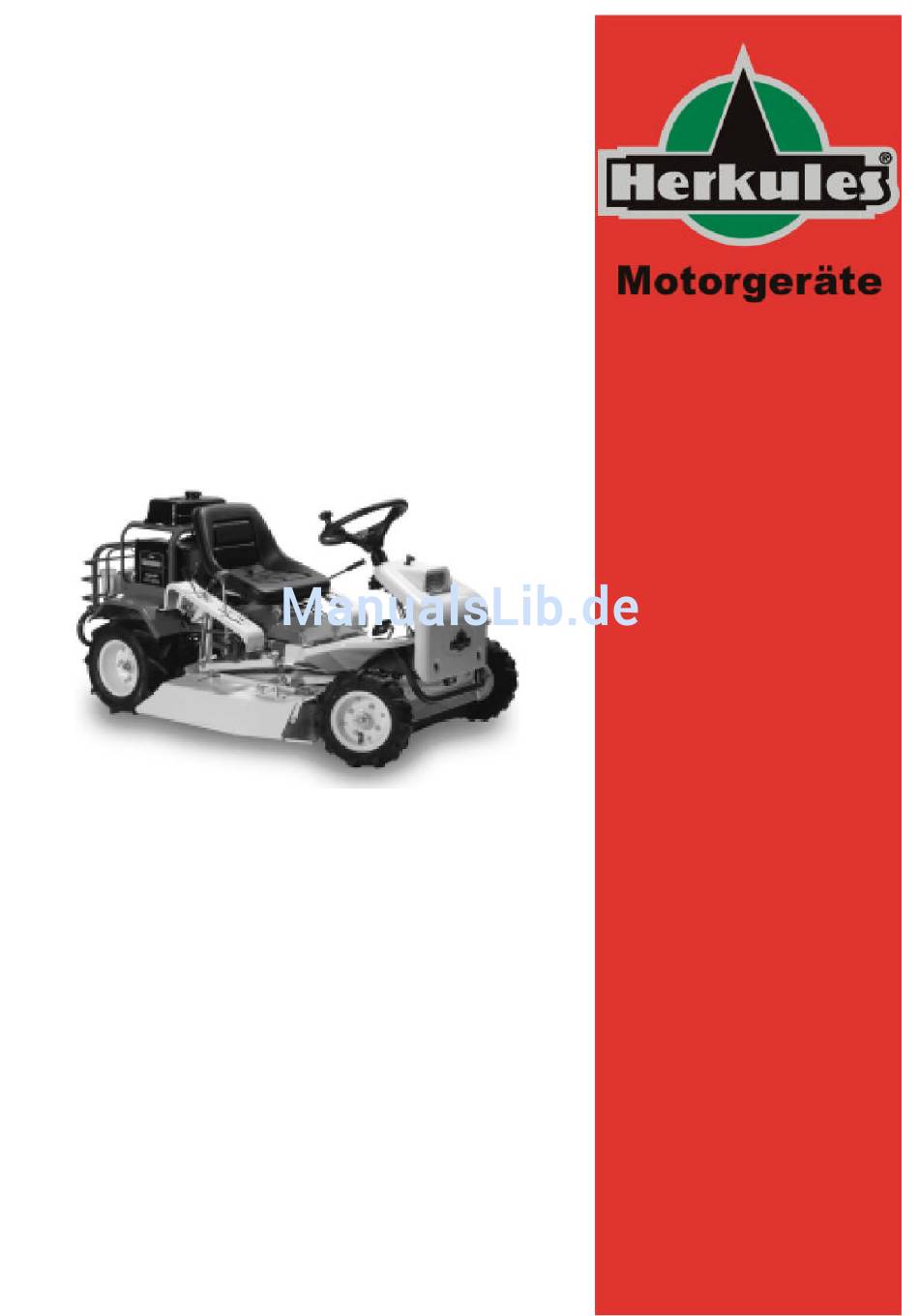

- Seite 1 Bedienungsanleitung Herkules RM 90 automatik geprüfte Profi- Qualität Lesen Sie diese Bedienungsanleitung gewissenhaft und machen Sie sich vor Gebrauch der Maschine mit den Sicherheitsvorschriften und der Bedienung vertraut. Bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf. Machen Sie sich mit der Bedienung des Motors laut Bedienungsanleitung des Motorenherstellers vertraut.
- Seite 3 Herkules RM 90 automatik - Bedienungsanleitung TAM AG Chefistrasse 70 8637 Laupen Tel. 055 256 56 00 Fax. 055 256 56 06 Mail : info@tamag.ch Home: www.tamag.ch...
-
Seite 4: Inhaltsverzeichnis
Herkules RM 90 automatik - Bedienungsanleitung INHALTSVERZEICHNIS 1. Einführung ..........................................3 2. Vorschriften für dieses Produkt....................................3 3. Garantie & Wartung ........................................ 3 4. Definitionen & Symbole in diesem Handbuch............................... 3 5. Sicherheitsvorschriften ......................................4 5.1 S ICHERHEITSAUFKLEBER ..........................................5.2 S „G... - Seite 5 Herkules RM 90 automatik - Bedienungsanleitung 17..............................................Li eferumfang .....................................................................26 18..............................................In spektionsplan ....................................................................27 19..............................................Fe hlersuchplan ....................................................................28 19.1 F EHLERSUCHPLAN OTOR........................................................................19.2 FEHLERSUCHPLAN RUNDMASCHINE ................................................................
-
Seite 6: Einführung
Das Befahren von öffentlichen Straßen und Plätzen ist untersagt. 3. Garantie & Wartung Der Garantiezeitraum der den RM 90 automatik beschränkt sich auf 1 Jahr nach dem Kauf im privaten Gebrauch und ½ Jahr im professionellen Einsatz. Achtung! Wir können keine Garantie für ein Gerät übernehmen, das nicht laut dieser Anleitu ng geprüft oder gewartet wurde, das in falschem Einsatzgebiet in Betrieb genommen worden ist oder wo ein Umbau des Gerätes... -
Seite 7: Sicherheitsvorschriften
Herkules RM 90 automatik - Bedienungsanleitung 5. Sicherheitsvorschriften 5.1 Sicherheitsaufkleber Diese Aufkleber sind wie folgt an der Maschine angebracht. Sie sollten diesen Anweisungen besondere Aufmerksamkeit schenken und ihren Aufforderungen nachkommen, um Ihre Sicherheit zu gewährleisten. Bitte halten Sie diese Aufkleber stets sauber, so daß sie immer lesbar sind. Beschädigte oder verlorene... - Seite 8 Herkules RM 90 automatik - Bedienungsanleitung...
-
Seite 9: Sicherheitsvorschriften „Grundregeln
Seite und erhöhen Sie die reguläre Schnitthöhe, zu Ihrer Sicherheit. 5.4 Kundendienst Verwenden Sie nur Originalersatzteile und -zubehör von Orec (Herkules). Orec (Herkules) übernimmt keine Haftung für Schäden, die durch die Verwendung von Nicht-Originalersatzteilen und Zubehör verursacht worden sind. Für den jährlichen Service, Wartung und zur Kontrolle der Sicherheitsvorrichtungen sollte die Maschine zu einer Servicestation gebracht werden. -
Seite 10: Beschreibung Der Bedienelemente
Herkules RM 90 automatik - Bedienungsanleitung 6 . Be s c hre i b ung d e r Be d i e ne l e me nt e... -
Seite 11: Hebel Schnitthöhenverstellung
Herkules RM 90 automatik - Bedienungsanleitung 6.1 Hebel Schnitthöhenverstellung Zum Verstellen der Schnitthöhe des Mähwerks. Die Höchste Stellung (MOVE) ist nur für den Transport der Maschine geeignet. In dieser Stellung kann das Mähwerk nicht eingeschaltet werden. Position des Hebels Schnitthöhe in mm MOVE (Transportstellung) Mähwerk kann nicht eingeschaltet werden... -
Seite 12: Das Fahren / Kontrollen Vor Der Fahrt
Herkules RM 90 automatik - Bedienungsanleitung 7 . D a s F a h r e n 7.1 Kontrollen vor Inbetriebnahme Kontrollieren Sie die Maschine unter Verwendung der Liste für regelmäßige Inspektionen (S. 37). Warten oder ersetzen Sie Teile, die sich in schlechtem Zustand befinden. - Seite 13 Herkules RM 90 automatik - Bedienungsanleitung Überprüfen Sie den Kraftstoffstand. Das Kontrollfenster zeigt „E“, wenn zu wenig Kraftstoff eingefüllt ist. Füllen Sie ggf. Kraftstoff nach. (Normal Bleifrei) (siehe Bedienungsanleitung des Motorenherstellers) Verschliessen Sie den Tankdeckel nach dem Befüllen gewissenhaft. Stellen Sie den Benzinhahn auf die „ON“-Position Nehmen Sie auf dem Fahrersitz platz.
- Seite 14 Herkules RM 90 automatik - Bedienungsanleitung Stecken Sie den Zündschlüssel in das Zündschloss und drehen Sie ihn auf die Start-Position Nach dem Starten des Motors lassen Sie den Schlüssel zurück auf die Betriebsstellung („RUN“) drehen TIPP Lassen Sie den Zündschlüssel niemals länger als 5 Sekunden auf der Start-Position um Schäden am Starter zu vermeiden.
-
Seite 15: Fahrbetrieb
Fahrbetrieb !ACHTUNG Lassen Sie keine Person die Maschine benutzen, die mit der Bedienung nicht vertraut ist. Achten Sie beim Anfahren auf Ihre Umgebung um Unfälle zu vermeiden Stellen Sie den Zuschalthebel der Fahrkupplung auf die „ON“-Position Betätigen Sie diesen Hebel nur bei Stillstand des Motors um Unfälle zu vermeiden. -
Seite 16: Anhalten / Parken
Herkules RM 90 automatik - Bedienungsanleitung Herkules RM 90 automatik - Bedienungsanleitung 8.2 Anhalten / Parken Bewegen Sie den Schalthebel auf die Neutral-Position („N“) um anzuhalten. TIPP Im Notfall kann die Maschine durch durchtreten des Bremspedals angehalten werden. Der Schalthebel bewegt sich in diesem Fall automatisch auf „N“... -
Seite 17: Transport Der Maschine
Herkules RM 90 automatik - Bedienungsanleitung T ra ns p o rt d e r Ma s c hi ne Stellen Sie den Schalthebel des Fahrantriebs auf „N“ Stellen Sie den Hebel der Fahrkupplung auf „OFF“ (ausgeschaltet) Stellen Sie das Mähwerk auf die Transportstellung (MOVE) Lösen Sie das Bremspedal Es ist nun möglich... -
Seite 18: Ähbetrieb
Herkules RM 90 automatik - Bedienungsanleitung 1 0 . Mä hb e t ri e b !ACHTUNG Das Mähgut kann unter dem Mähwerk, insbesondere aus der rechten Auswurfklappe, heraus geschleudert werden. Fremdkörper wie Steine, Äste usw. können Personen verletzen, die sich in der Nähe der Maschine befinden. - Seite 19 Herkules RM 90 automatik - Bedienungsanleitung Starten Sie den Motor Stellen Sie den Gashebel auf Vollgas (HIGH) Wählen Sie die gewünschte Schnitthöhe Schalten Sie das Mähwerk ein. Bewegen Sie den Hebel für die Mähwerkszuschaltung auf die „IN“-Position Beginnen Sie mit der Arbeit...
-
Seite 20: Nstellen Von Sitz & Lenkrad
Herkules RM 90 automatik - Bedienungsanleitung !VORSICHT Sollten Sie auf einen Fremdkörper aufmähen, stoppen Sie umgehend den Motor, ziehen Sie den Zündkerzenstecker vom Motor ab und überprüfen Sie die Maschine auf Beschädigungen. Beseitigen Sie alle Schäden, bevor Sie mit der Arbeit fortfahren ... -
Seite 21: Artung & Pflege
Herkules RM 90 automatik - Bedienungsanleitung 1 2 . Wa rt ung & Pf l e g e !VORSICHT Obwohl die Maschine mit Getriebeöl geliefert wird, sollten Sie den Ölstand vor Inbetriebnahme überprüfen, um Schäden zu vermeiden Wechseln Sie die Schmierstoffe regelmäßig, um die Lebensdauer der Maschine zu erhöhen ... -
Seite 22: Wartung Des Motors
Herkules RM 90 automatik - Bedienungsanleitung 12.2 Wartung des Motors Richten Sie sich zur Kontrolle & Wartung des Motors nach den Anweisungen der Bedienungsanleitung des Motorenherstellers. 12.3 HST-Öl (Hydrostat) Der Ölstand des HST-Öls kann am Ausgleichsbehälter abgelesen werden. Ist der Ölstand nicht mehr zwischen MAX und MIN muss HST-Öl nachgefüllt werden. -
Seite 23: Luftdruck Der Räder
Herkules RM 90 automatik - Bedienungsanleitung 12.5 Luftdruck der Räder Kontrollieren Sie den Luftdruck laut der folgenden Tabelle vor jedem Arbeitsgang. Unterschiedlicher Luftdruck auf einer Achse kann zu unkontrollierten Fahrbewegungen führen. Überprüfen Sie auch das Profil der Bereifung und tauschen Sie abgenutzte Reifen aus. - Seite 24 Herkules RM 90 automatik - Bedienungsanleitung 12.6.3 Messerbremse Das Messer stoppt innerhalb von 6 Sekunden nach Abschalten der Messerkupplung. Sollte dies nicht der Fall sein, korrigieren Sie Sie die Einstellung, indem Sie nach lösen der Befestigungsmutter die Einstell- Mutter in Richtung (A) drehen. Anschließend die Befestigungsmutter wieder fest andrehen.
-
Seite 25: Bowdenzug Messerkupplung
Herkules RM 90 automatik - Bedienungsanleitung 12.6.5 Bowdenzug Messerkupplung Stellen Sie den Bowdenzug durch Drehen an der Einstellmutter ein. Drehen Sie in Richtung (B), wenn die Spannung des Messerriemens zu gering ist Drehen Sie in Richtung (A), wenn die Spannung des Messerriemens zu stark ist 12.6.6 Bowdenzug Differentialsperre... -
Seite 26: Angzeitlagerung (Winter)
Herkules RM 90 automatik - Bedienungsanleitung 13. Langzeitlagerung (Winter) VORSICHT Stellen Sie die Maschine auf festen und ebenen Untergrund Halten Sie Glut, Feuer und offenes Licht fern, wenn Sie mit Betriebsstoffen arbeiten Lagern Sie die Maschine nur in gut belüfteten Räumen ... -
Seite 27: Artung Der Batterie
Herkules RM 90 automatik - Bedienungsanleitung 1 5 . Wa rt ung d e r Ba t t e ri e 15.1 Befüllen der Batterie Überprüfen Sie den Flüssigkeitsstand vor dem Arbeitsbeginn und einmal im Monat, wenn die Maschine nicht in Betrieb ist. - Seite 28 Herkules RM 90 automatik - Bedienungsanleitung 15.2.2 Ladevorgang Überprüfen Sie, ob das Ladegerät ausgeschaltet ist. Schalten Sie es ggf. aus. Verbinden Sie das Ladegerät nicht mit der Batterie, wenn es eingeschaltet ist. Explosionsgefahr. Befolgen Sie die Anweisungen des Herstellers des Ladegerätes Laden Sie die Batterie immer in gut belüfteten Räumen...
-
Seite 29: Chnische Daten
Herkules RM 90 automatik - Bedienungsanleitung 1 6 . T e c h n i s c h e D a t e n Rabbit Mower Bezeichnung Herkules RM 90 automatik Modell 1818 x 988 x 926 Länge x Breite x Höhe (mm) -
Seite 30: Spektionsplan
Herkules RM 90 automatik - Bedienungsanleitung 18. Inspektionsplan Bitte führen Sie den Jahrescheck (J) einmal im Jahr, den Monatscheck (M) einmal im Monat und den Tagescheck (T) vor jedem Gebrauch durch. Unterlassung von Inspektionen und Wartung kann zu Unfällen führen. Um die Maschine effizient und sicher zu nutzen, inspizieren Sie die Maschine laut folgender Liste. -
Seite 31: Hlersuchplan
Herkules RM 90 automatik - Bedienungsanleitung 1 9 . F e hl e rs uc hp l a n 19.1 Fehlersuchplan Motor Problem Ursache Abhilfe Anlasser funktioniert nicht Kupplung/Bremspedal ist nicht Das Pedal betätigen oder die betätigt oder falsch eingestellt. -
Seite 32: Anhang 1: Wichtige Verschleißteile
Herkules RM 90 automatik - Bedienungsanleitung Anhang 1: Wichtige Verschleißteile Bezeichnung Art-Nummer Anzahl verbaut Bemerkung Messerflügel 80-1483-821-00 Messerbalken 80-1493-A170-00 Messerschrauben-Kit 0207-50900 Messerbuchse 80-1483-818-00 Messerbolzen 0207-50200 M14x32 Sicherungsring 89-1750-140002 Ä Unterlegscheibe 83-1483-329-00 Mutter 89-1668-140042 Sicherungsblech 0207-50300 Für M14 Sicherungsstift 89-2120-300252 3x25 Ä...
