Endress+Hauser iTHERM MultiSens Flex TMS01 Betriebsanleitung Seite 45

iTHERM MultiSens Flex TMS01
Endress+Hauser
Materialbezeich- Kurze Form
nung
AISI 321/1.4541 X6CrNiTi18-10
AISI 347/1.4550 X6CrNiNb10-10
11.5.4 Prozessanschluss

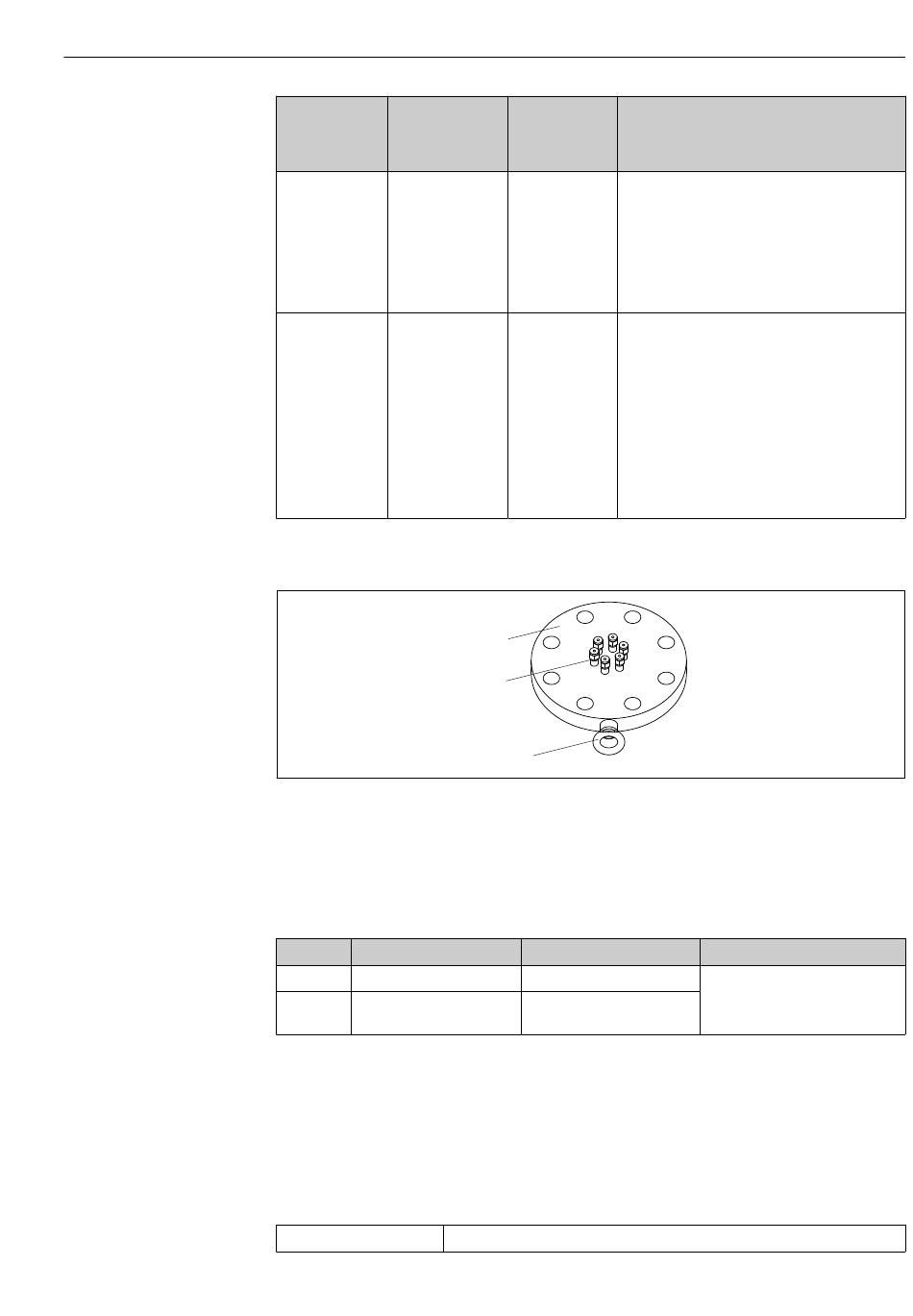

 15 Flansch als Prozessanschluss
1 Flansch
2 Klemmverschraubungen
3 Ringschraube
Die standardmäßigen Prozessanschlussflansche entsprechen folgenden Standards:
1)
Standard Größe
ASME 1½", 2", 3", 4", 6", 8"
EN DN40, DN50, DN80, DN100,
DN150, DN200
1) Flansche gemäß GOST-Standard sind auf Anfrage erhältlich.
Klemmverschraubungen
Die Klemmverschraubungen sind mit dem Flansch verschweißt oder in den Flansch einge-
schraubt, um die Dichtigkeit des Prozessanschlusses sicherzustellen. Die Abmessungen
entsprechen den Abmessungen des Messeinsatzes. Material und Ausführung der Klemm-
verschraubungen erfüllen für die Zuverlässigkeit höchste Standards.
Werkstoff AISI 316/316H
Empfohlene Eigenschaften
max. Dauerein-
satztemperatur
an Luft
815 °C (1 499 °F) • Austenitischer, nicht rostender Stahl
• Hohe Beständigkeit gegenüber interkristalliner
Korrosion – selbst nach dem Schweißen
• Gute Schweißeigenschaften, geeignet für alle
standardmäßigen Schweißverfahren
• Wird in zahlreichen Sektoren der Chemie- und
Petrochemiebranche sowie in druckbeauf-
schlagten Behältern eingesetzt
800 °C (1 472 °F) • Austenitischer, nicht rostender Stahl
• Gute Beständigkeit gegenüber einer Vielzahl
von Umgebungen in der Chemie-, Textil-,
Ölraffinerie-, Molkerei- und Lebensmittelin-
dustrie
• Durch Niobium-Zusatz weist dieser Stahl
Beständigkeit gegen interkristalline Korrosion
auf
• Gute Schweißbarkeit
• Hauptanwendungsgebiete sind Brennofen-Feu-
erwände, Druckbehälter, verschweißte Struktu-
ren, Turbinenschaufeln
1
2
3
Auslegung
150#, 300#, 400#, 600#
PN10,PN16, PN25, PN40,
PN63, PN100
Technische Daten
A0028122
Werkstoff
AISI 316, 316L, 304, 304L, 316Ti,
321, 347
