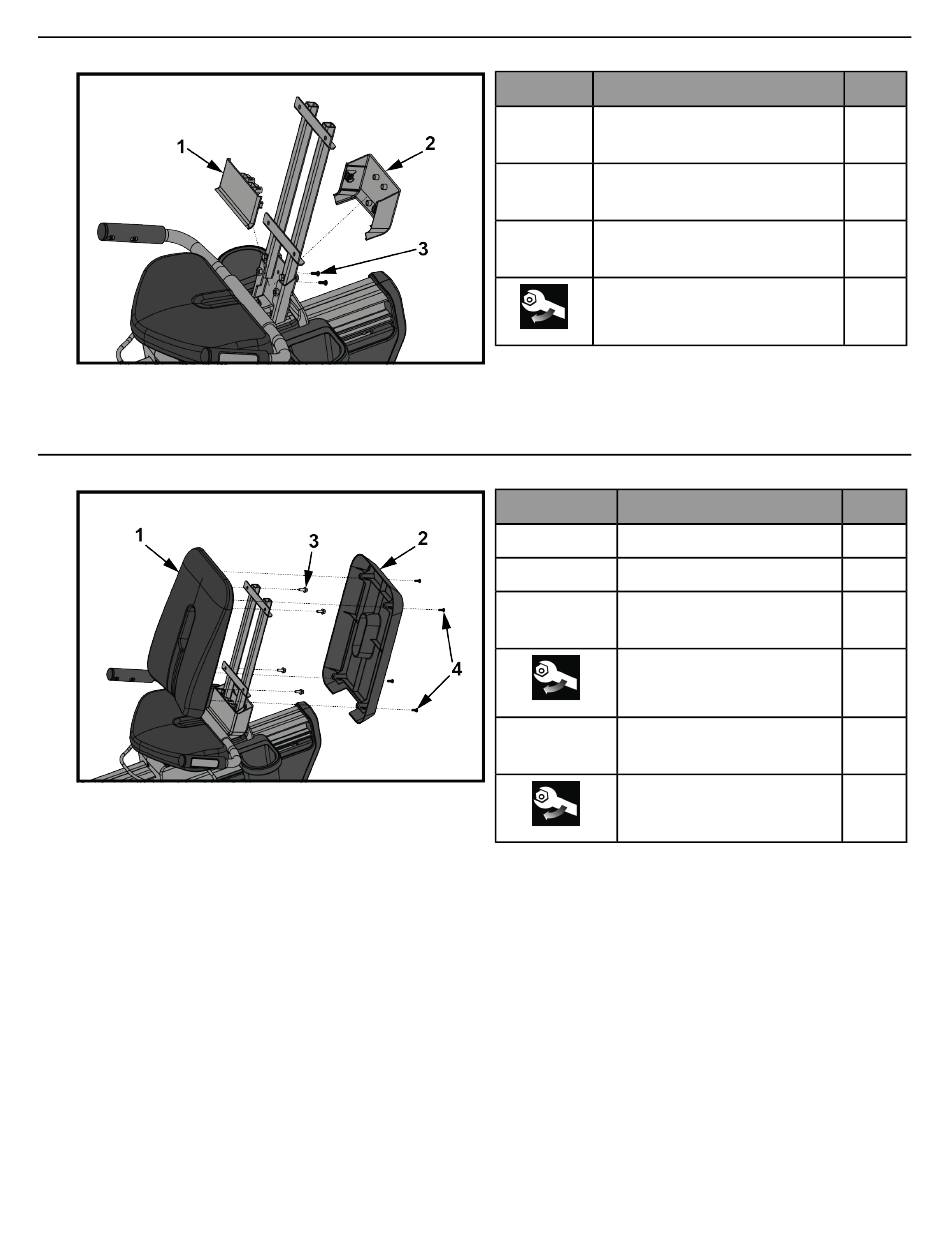

Abdeckungen der unteren Rückenlehne anbringen
1. Vordere Abdeckung der unteren Rückenlehne mit zwei Schrauben befestigen.
2. Hintere Abdeckung der unteren Rückenlehne durch Einrasten anbringen.
Befestigen Sie die Rückenlehne und Rückenlehnenverkleidung
1. Rückenlehne mit vier Schrauben am Sitzschweißteil befestigen.
2. Befestigen Sie die Rückenlehnenverkleidung mit vier Schrauben.
Artikel
1
2
3
Kreuzschlitz-Flachkopfschraube
Artikel
1
3
3
4
Seite 19 von 24
Beschreibung
Abdeckung der unteren
Rückenlehne, vorne
Abdeckung der unteren
Rückenlehne, hinten
M6 X 16
4 Nm (35 in. lbs.)
Beschreibung
Sitzlehne
Rückenlehnenverkleidung
M8 X 20
Flanschkopfschraube
13,5 Nm (10 ft. lbs.)
M6 X 16
Kreuzschlitzschraube
4 Nm (35 in. lbs.)
Menge
1
1
2
Menge
1
1
4
4
