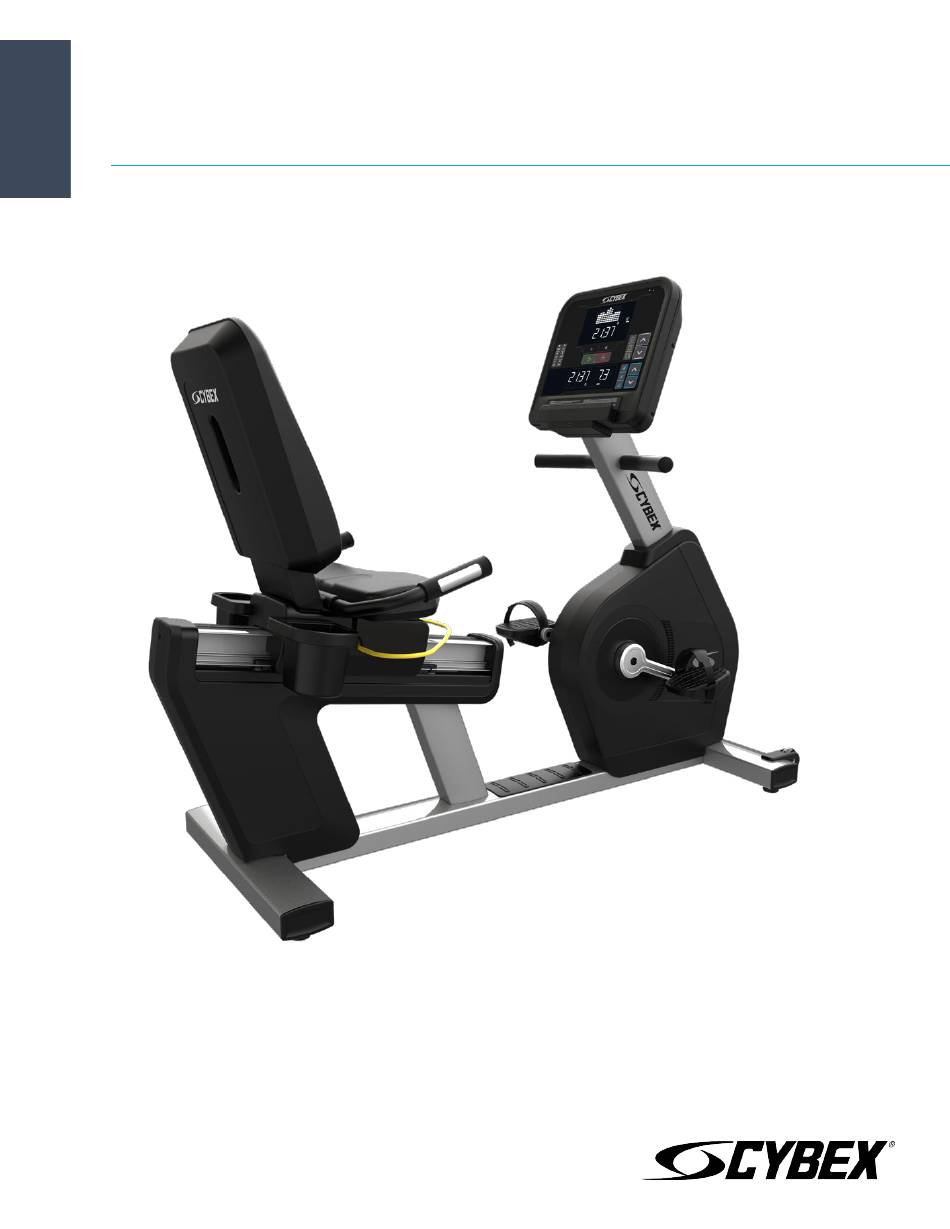

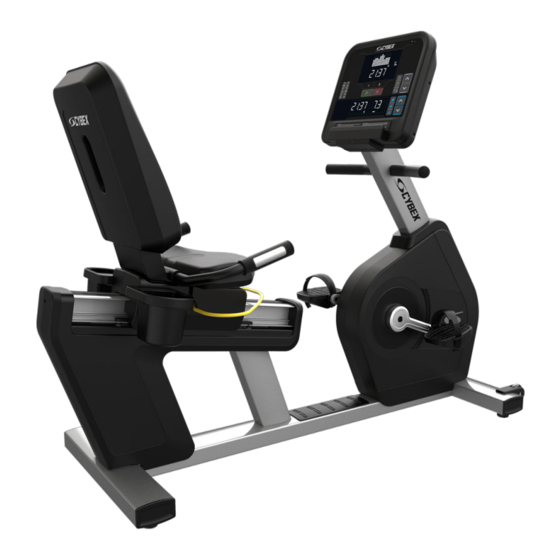

- Seite 1 Cybex - R Serie Liegeergometer Montageanleitung Teilenummer 1008128-0007 AC...
- Seite 3 NORD- UND SÜDAMERIKA Großbritannien Alle anderen EMEA-Länder und das Vertriebsgeschäft EMEA* Nordamerika Life Fitness UK LTD Life Fitness Atlantic BV Cybex International Inc. Queen Adelaide Bijdorpplein 25-31 Ely, Cambs, CB7 4UB 2992 LB Barendrecht 10601 W Belmont Ave Telefon: Zentrale (+44) 1353.666017 DIE NIEDERLANDE Franklin Park, IL 60131 U.S.A.
-
Seite 4: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente https://lifefitness9512.zendesk.com/hc/en-us https://lfworld.lifefitness.com Additional information is available online using the links above. أ علاه إل ر إبط باستخدإم إ لإ ن تر نت على إضافية معلومات تتوفر 点击上面的链接可在线获取更多信息。 Flere oplysninger er tilgængelige online gennem linket ovenfor. Bijkomende informatie is online beschikbaar via bovenstaande link. Vous trouverez plus d'informations en ligne à... -
Seite 5: Inhaltsverzeichnis
© Copyright 2022, Life Fitness, LLC. All Rights Reserved. Life Fitness, Hammer Strength, Cybex, ICG and SCIFIT are registered trademarks of Life Fitness, LLC and its affiliated companies and subsidiaries. Disclaimer: Images and specifications are current as of the date of publication and are subject to change. -
Seite 6: Sicherheitsanweisungen
Sicherheit Sicherheitsanweisungen Alle Anweisungen vor der Verwendung des Geräts lesen. ACHTUNG: Wenn Änderungen oder Modifikationen an diesem Gerät vorgenommen werden, erlischt ggf. die Produktgarantie. WARNUNG: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Life Fitness Family of Brands Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. - Seite 7 • Trainieren Sie niemals barfuß. Tragen Sie stets geeignete Schuhe. Tragen Sie Sportschuhe mit geeigneten Sohlen aus Gummi oder anderen rutschfesten Materialien. Tragen Sie keine Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Achten Sie darauf, dass sich keine Steine in den Sohlen befinden. •...
-
Seite 8: Erste Schritte
Erste Schritte Standort und Stabilisierung des Liegeergometers Lesen Sie das gesamte Benutzerhandbuch, bevor Sie das Fahrradergometer in Betrieb nehmen. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie einen Freiraum von 0,6 m (2 ft) in den Richtungen, aus denen das Ergometer betreten wird, sowie 1 m (3 ft) zwischen der Vorder- oder Rückseite des Ergometers oder anderen Objekten. -
Seite 9: Anforderungen An Die Elektrische Stromversorgung (Anwendbar Für Geräte Mit Externer Stromversorgung)
3. Stecken Sie das andere Ende des Netzkabels in eine Wechselstrom-Steckdose. Verwenden Sie nur die von Cybex zur Verfügung gestellte externe Stromversorgung, um einen unsicheren Betrieb zu vermeiden. ANMERKUNG: Geräte mit der 50L Konsole verwenden eine 12 V DC Stromversorgung. Die 70T Konsole verwendet eine 24 V DC Stromversorgung. -
Seite 10: Prüfen Sie Die Stromversorgung Der Konsole - 50L Konsole
Stromversorgung genutzt werden. Wenn die Einheit extern mit Strom versorgt wird, erfolgt die Batteriewartung automatisch und Sie müssen nicht in die Pedale treten. Verwenden Sie nur die Stromversorgung von Cybex. Andernfalls ist der Betrieb ggf. nicht sicher. -
Seite 11: Übersicht
Übersicht Produkteigenschaften Element Beschreibung Anzahl Konsole Einstellfüße Sitzeinstellhebel Getränkehalter Herzfrequenz-Handsensoren Anschlüsse Die folgende Anschlussbuchse befindet sich an der Vorderseite des Fahrradergometers. Element Beschreibung Anzahl IR-Anschluss HDMI Verbindung koaxialer Anschluss Netzeingang CAT5e Netzwerk / Ethernet Seite 9 von 20... -
Seite 12: Einstellen Der Pedalschlaufen
Einstellen der Pedalschlaufen Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. Überprüfen Sie den festen Sitz der Schlaufen vor Beginn des Trainings und stellen Sie die Schlaufen ggf. ein. Die Fußschlaufenverriegelung mit einer Hand nach oben schieben, um die gerippte Schlaufe zu lockern. -
Seite 13: Reparatur Und Technische Daten
Reparatur und technische Daten Vorbeugender Wartungsplan Element Wöchentlich Monatlich Halbjährlich Konsolenabdeckungen Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen/Sitzstange Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale/Riemen Reinigen Prüfen Tipps zur Wartung und Pflege ANMERKUNG: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß... -
Seite 14: Tipps Zur Problemlösung Des Telemetrischen Brustgurtsystems Polar
Tipps zur Problemlösung des telemetrischen Brustgurtsystems Polar ® Herzfrequenzanzeige fehlerhaft oder nicht vorhanden Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um genaue Die Brustgurtelektroden anfeuchten. Herzfrequenzwerte zu ermitteln. Elektroden des Brustgurtsenders liegen nicht flach auf der Haut Sicherstellen, dass die Brustgurtelektroden flach auf der Haut auf. -
Seite 15: Fehlerbehebung Der Lifepulse ™ Sensoren
2. Die Seriennummer des Geräts aufschreiben; die Nummer befindet sich auf der vorderen Stabilisationsstange. 3. Wenden Sie sich an den Cybex Kundendienst unter http://www.lifefitness.com. Recyceln der Batterie Entfernen und recyceln Sie die wiederaufladbare Batterie, bevor Sie dieses Produkt am Ende seiner Nutzungsdauer entsorgen. -
Seite 16: Aufbau
Aufbau Befestigungselemente und erforderliche Werkzeuge Befestigungselemente Element Beschreibung Anzahl M8 X 20 Innensechskantschraube mit Bund M8 X 40 Innensechskantschraube mit Bund Unterlegscheibe, M8 M6 X 16 Kreuzschlitzschraube Kunststofftülle M5 x 14 Kreuzschlitz-Flachkopfschraube M4,2 X 19 Kreuzschlitz-Flachkopfschrauben Benötigtes Werkzeug: • 13-mm-Steckschlüssel •... -
Seite 17: Bevor Sie Beginnen
Bevor Sie beginnen Die Einzelsäule mit angebrachter Konsole wird so positioniert, dass die Rückseite der Konsole auf dem Sitz des Ergometers liegt. Der Sitz ist auf der vordersten Position eingestellt. 1. Entfernen und entsorgen Sie das Klettband. 2. Heben Sie die Einzelsäule an und drehen Sie diese GEGEN DEN UHRZEIGERSINN. ANMERKUNG: Drehen Sie die Einzelsäule NICHT im Uhrzeigersinn! Dadurch können sich die Kabel verdrehen. -
Seite 18: Abdeckungen Der Unteren Rückenlehne Anbringen
Abdeckungen der unteren Rückenlehne anbringen 1. Befestigen Sie die vordere Abdeckung der unteren Rückenlehne mit zwei Schrauben. Element Beschreibung Anzahl Abdeckung der unteren Rückenlehne, vorne Abdeckung der unteren Rückenlehne, hinten M6 X 16 Kreuzschlitz-Flachkopfschraube 4 Nm (35 in. lbs.) 2. Bringen Sie die hintere Abdeckung der unteren Rückenlehne durch Einrasten an. Befestigen Sie die Rückenlehne und Rückenlehnenverkleidung 1. -
Seite 19: Einzelsäule Am Unterteil Befestigen
Einzelsäule am Unterteil befestigen ACHTUNG: Entfernen Sie alle Schutzabdeckungen/sämtliches Klebeband von der Einzelsäule und der Konsolen- Stützschweißkonstruktion vor der Befestigung am Unterteil! Wenn die Schutzabdeckungen und/oder das Klebeband nicht entfernt werden, kann dies zu einer unsachgemäßen Erdung führen! Element Beschreibung Anzahl Einzelsäule M8 X 20 Flanschkopfschraube... -
Seite 20: Kabelverbindungen Sockel Zu Konsole - 50L
2. Schieben Sie die Dichtung nach unten zur Verkleidung. Kabelverbindungen Sockel zu Konsole - 50L Element Beschreibung Anzahl Konsole zu Sockel Stromversorgung Signal Unterteil Tastaturschalter am Lenker (Widerstand) Lifepulse Kabelverbindungen Sockel zu Konsole - 70T Element Beschreibung Anzahl Externes Netzkabel: PCB an Konsolenkabel Koaxialkabel CAT5e... -
Seite 21: Beschreibung
3. Befestigen Sie die hintere Konsolenverkleidungsbaugruppe mit 4 Schrauben durch die Einzelsäule in der Konsole. Element Beschreibung Anzahl Hintere Konsolenverkleidungsbaugruppe M5 x 14 Kreuzschlitz-Flachkopfschraube 1,5 Nm (1,1 ft. lbs.) Seite 19 von 20... - Seite 22 10601 W Belmont Ave, Franklin Park, IL 60131 • 800-351-3737 • 847-288-3700 www.cybexintl.com...
