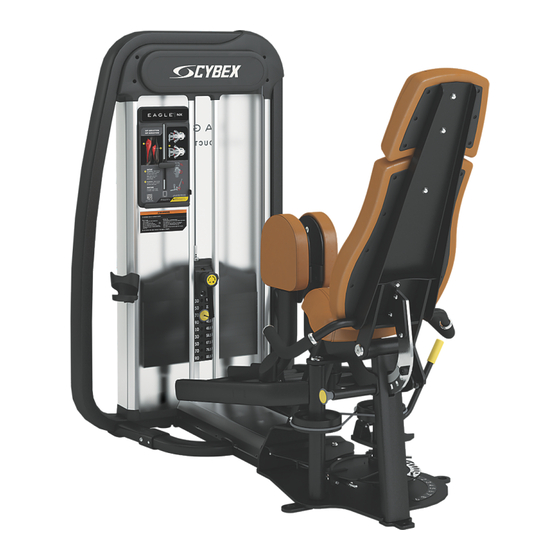

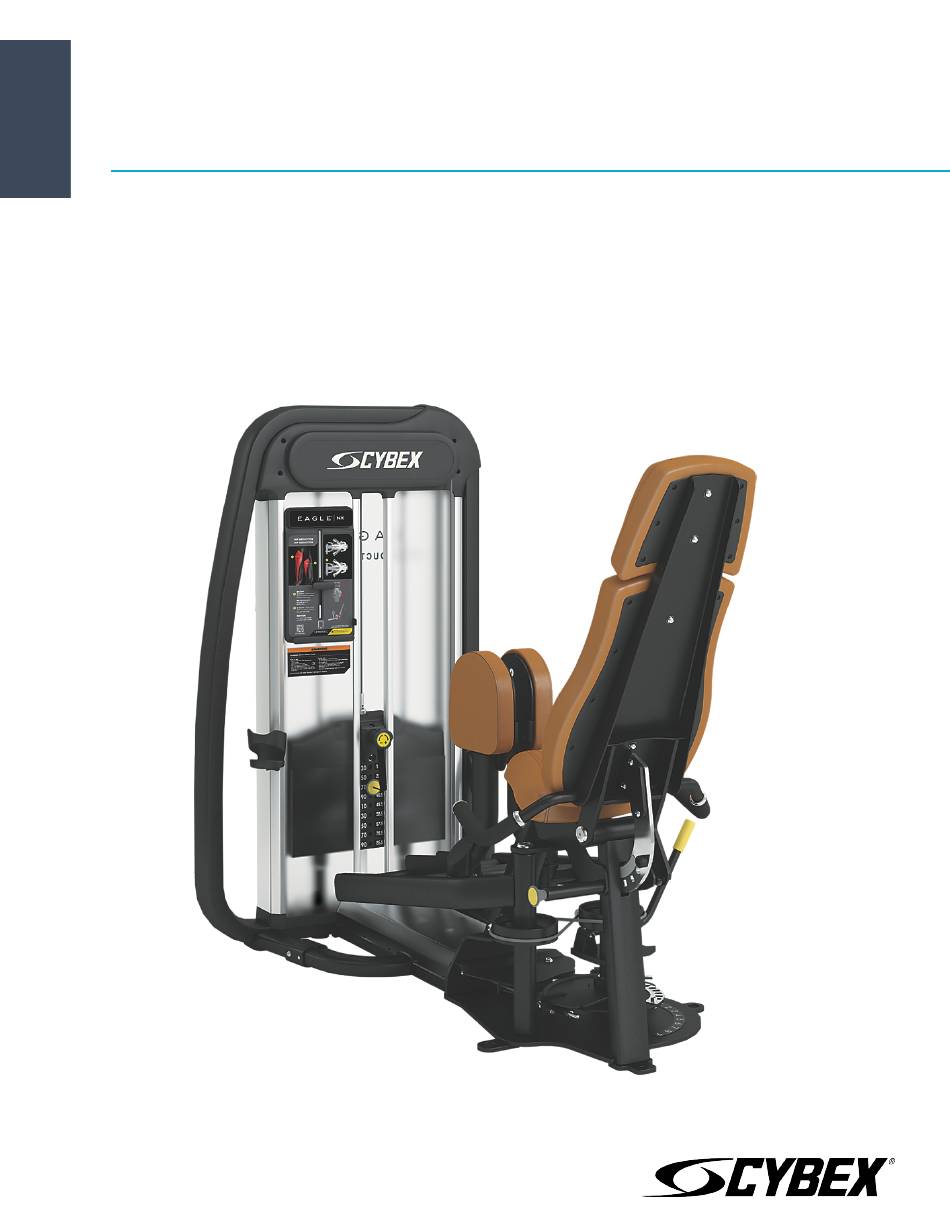

- Seite 1 ® NX Hüft-Abduktion/Adduktion Eagle Bedienungsanleitung Teilnummer 20180-999-1 AB...
- Seite 3 International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen.
- Seite 4 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 5 • Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird.
- Seite 6 Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zu schweren Verletzungen oder Beschädigungen des Geräts führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Kontaktieren Sie den Cybex-Kundendienst , falls abgenutzte oder beschädigte Aufkleber ersetzt werden müssen. Seite 6 von 25...
- Seite 7 Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Beschreibung Menge DE000023-X 8500-025-X Seite 7 von 25...
- Seite 8 Aufbau Maschinenspezifikationen Gesamtgewicht und -größe 20180 Hüft-Trainer Gewicht Maschinenmaße im Ruhezustand Maschinenmaße bei Verwendung 574 Pfund 64 Zoll L × 33 Zoll B × 56 Zoll H 82 Zoll L × 63 Zoll B × 56 Zoll H 260 kg 163 cm L ×...
- Seite 9 Umgebung Feuchtigkeit und statische Elektrizität Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer relativen Luftfeuchtigkeit zwischen 30% und 75%. Das Gerät kann bei einer relativen Luftfeuchtigkeit zwischen 10% bis 90% versandt und gelagert werden. Klimatische trockene Luft kann zu statischer Elektrizität führen. Während dem Training kann es vorkommen, dass Benutzer einen elektrischen Schlag verspüren, der durch die statische Elektrizität des Körpers und der Entladungsstrecke des Geräts ausgelöst wird.
- Seite 10 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 11 Entfernen des Kabels 1. Um eine korrekte Neuinstallation zu gewährleisten, empfehlen wir Ihnen, die bestehende Kabelführung und Verbindungen zu notieren. 2. Zehn Schrauben, mit denen die obere Abdeckung am Rahmen befestigt ist, mit einem Kreuzschlitzschraubenzieher entfernen. Beschreibung Menge US 10-32 Schraube (entspricht in etwa M5 x 0,80) Schraube SAE 8 Obere Abdeckung...
- Seite 12 Beschreibung Menge Kabelzugschraube Halbrundkopfschraube (BHSCS) Kabelzugeinheit Kabelzughalterung 2. Die Kabelzugeinheiten von der Kabelzughalterung entfernen. 3. Das Kabel durch die Führungsstangenplatte, Kabelzughalterung und obere Abdeckung führen. 4. Das Kabel für eine Neuverlegung zur Seite legen. Entfernen der Gewichtsscheiben 1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen. 2.
- Seite 13 Beschreibung Menge Abdeckung Kreuzschlitzschraube (9) Rahmen 2. Abdeckung vom Rahmen entfernen. Rahmen trennen 1. Die zwei Schrauben, zwei Klemmmuttern und die Platte, die die zwei Hälften des Rahmens zusammenhalten mit zwei 9-16 Zoll Schraubenschlüsseln entfernen. Beschreibung Menge Schraube Gegenmutter Platte 2.
- Seite 14 Beschreibung Menge Schraube Steckverbinder Loctite Nr. 242 2. Die zwei Hälften des Rahmens mit den vier Schrauben und den zwei Steckverbindern mit einem 5/16 Zoll Inbussschlüssel wieder zusammenfügen und sichern. 3. Die zwei Hälften des Rahmens mit den zwei Schrauben, zwei Klemmmuttern und der Platte mit zwei 9/16 Zoll Schraubenschlüsseln wieder zusammenfügen und sichern.
- Seite 15 3. Schmieren Sie die Führungsstangen mit einer leichten Beschichtung mittelschweren Öls. 4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Buchse nach oben und der schmale Rand der Buchse nach unten zeigt. Richtig: Breiter Rand der Buchse zeigt nach oben. Falsch: Schmaler Rand der Buchse zeigt nach unten.
- Seite 16 Beschreibung Menge Rückseite Frontetikett Aufkleber für Gewichtsscheiben 2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an. 3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift eignen sich alle Stifte, die in das Loch des Gewichtturms passen, wie z. B. ein Auswahlstift für Gewichtstürme) 4.
- Seite 17 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 18 Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anleitung Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Nur in der dargestellten Weise verwenden.
- Seite 19 Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden.
- Seite 20 Wenn Dann Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken.
- Seite 21 Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß...
- Seite 22 An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen.
- Seite 23 Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com...
- Seite 24 Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken.
- Seite 26 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
