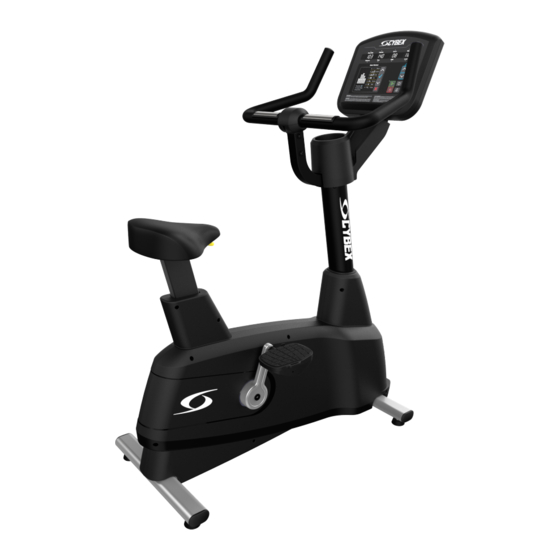

CYBEX V-Serie Montageanleitung
Sitzergometer
Vorschau ausblenden
Andere Handbücher für V-Serie:
- Montageanleitung (26 Seiten) ,
- Bedienungsanleitung (23 Seiten) ,
- Montageanleitung (30 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für CYBEX V-Serie
Inhaltszusammenfassung für CYBEX V-Serie

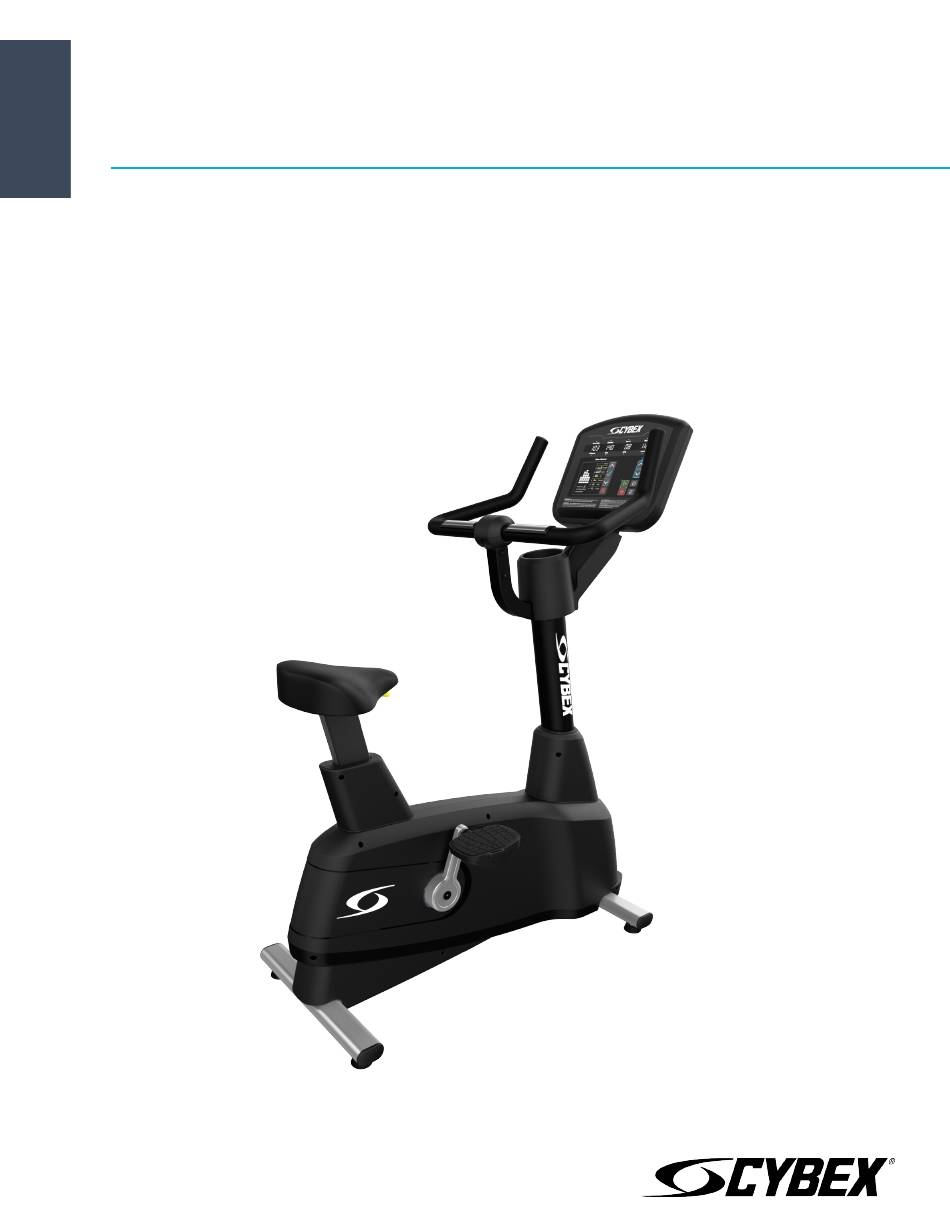

- Seite 1 Cybex - V Serie Sitzergometer Montageanleitung Teilnummer 1008692-0007 AA...
-
Seite 3: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents... -
Seite 4: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Erste Schritte
Alle Anweisungen vor der Verwendung des Geräts lesen. Warnung: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt... - Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
-
Seite 7: Aufstellplatz Wählen
Aufstellplatz wählen Lesen Sie das gesamte Benutzerhandbuch, bevor Sie das Fahrradergometer in Betrieb nehmen. Nachdem Sie alle Sicherheitshinweise befolgt haben, bewegen Sie das Gerät zu dem Aufstellungsort. Lassen Sie vor und hinter dem Fahrradergometer mindestens 1 m und im Aufstiegsbereich 60 Zentimeter Platz. Abbildung 1: Freier Bereich Stabilisierung des Gerätes Nachdem Sie das Gerät in Position gebracht haben, überprüfen Sie seine Stabilität, indem Sie es seitlich hin- und... -
Seite 8: Einschalten Der Konsole
Einschalten der Konsole Wenn der Benutzer mit dem Treten der Pedale beginnt, schaltet die automatische Startfunktion des Geräts die Konsole ein. Dadurch leuchten die Anzeigen der Konsole auf und das TEXTFENSTER blinkt mit der Aufforderung: „WÄHLEN SIE EIN TRAININGSPROGRAMM MIT DEN PFEILTASTEN AUS ODER DRÜCKEN SIE QUICK START.“ Wenn der Benutzer innerhalb von 20 Sekunden keine Programmauswahl trifft, startet die Konsole automatisch ein MANUELLES Trainingsprogramm. -
Seite 9: Produktüberblick
Produktüberblick Produkteigenschaften Artikel Beschreibung Konsole Ablagefach Getränkehalter Herzfrequenz-Handsensoren Sitzeinstellhebel Einstellfüße Einstellung der Pedalschlaufen Die Pedalschlaufen des Fahrradergometers halten die Füße des Benutzers während des Trainings auf den Pedalen. Die Schlaufen sollten bequem sitzen, jedoch eng genug, dass die Schuhe in keiner Pedalstellung von den Pedalen rutschen. -
Seite 10: Einstellung Des Sitzes
Einstellung des Sitzes Ein ordnungsgemäß eingestellter Sitz ist in allen Trainingsaktivitäten mit einem Fahrradergometer wichtig. Wenn der Sitz nicht weit genug entfernt ist, werden Knien und Muskeln übermäßigen Beanspruchungen ausgesetzt. Wenn der Sitz zu weit entfernt ist, werden Füße, Sprunggelenke, Hüften und Knie gereizt. Setzen Sie sich auf den Sitz und legen Sie die Fußballen auf die Pedale. -
Seite 11: Aufbau
Aufbau Liste der Komponenten und Befestigungsteile Komponenten Artikel Beschreibung Menge Hauptrahmen Stabilisator Konsolenhalterung Einzelsäule Haltegriff Sitz Getränkehalter Getränkehalterabdeckung Pedal Konsole Stromkabelhalterung Tretkurbelarm Befestigungselemente Artikel Beschreibung Menge Sechskantschraube (M8 x 1,25 Flachrundkopf mit Bund) M8 X 16 mm Innensechskant-Halbrundschraube Unterlegscheibe, M8 flach (silber) Unterlegscheibe, M8 flach (schwarz) M8 X 16 mm Innensechskant-Halbrundschraube (schwarz) M4 x 16 mm Kreuzschlitz-Flachkopfschraube... -
Seite 12: Benötigte Werkzeuge
Benötigte Werkzeuge • Kreuzschlitzschraubenzieher • 14-mm-Steckschlüssel • 5-mm-Inbusschlüssel • 15-mm-Pedalschlüssel • 10-mm-Steckschlüssel • 17-mm-Gabelschlüssel • 13-mm-Steckschlüssel • Schere Das Unterteil aus der Verpackung nehmen. 1. Lösen Sie die Schrauben zur Befestigung der Verkleidungen am Rahmen mit einem Kreuzschlitzschraubendreher. Artikel Beschreibung Menge Verkleidungen Hauptrahmen... -
Seite 13: Stabilisatoren Installieren
Stabilisatoren installieren. Stabilisatoren mit Schrauben am Hauptrahmen mithilfe eines 10-mm-Steckschlüssels befestigen. Artikel Beschreibung Menge Vorderer Stabilisator Hinterer Stabilisator Hauptrahmen Sechskantschraube (M8 x 1,25 Flachrundkopf mit Bund) (27,1 Nm) Einzelsäulenbaugruppe installieren. 1. Kabel anschließen. 2. Befestigen Sie die Einzelsäulenbaugruppe mit Schrauben und Kontermuttern am Hauptrahmen mithilfe von 10-mm und 13-mm-Steckschlüsseln. -
Seite 14: Installieren Sie Die Konsolengestellbauteile
Installieren Sie die Konsolengestellbauteile 1. Kabel anschließen. 2. Befestigen Sie das Konsolengestell mit Schrauben, Unterlegscheiben und Kontermuttern an der Einzelsäulenbaugruppe mithilfe eines 5-mm-Inbusschlüssels und eines 13-mm-Steckschlüssels. Artikel Beschreibung Menge Konsolenhalterung Einzelsäule M8 X 16 mm Innensechskant-Halbrundschraube (silber) Unterlegscheibe, M8 flach (silber) Kontermutter M8 (24,4 Nm) Griffstangenbaugruppe installieren. -
Seite 15: Die Verkleidungen Montieren
Die Verkleidungen montieren. 1. Drehen Sie die Schrauben zur Befestigung der Verkleidungen am Rahmen mit einem Kreuzschlitzschraubendreher fest. Artikel Beschreibung Menge Verkleidungen Hauptrahmen M4 x 16 mm Kreuzschlitz-Flachkopfschraube (1,47 Nm) 2. Überschiebmuffe auf die Einzelsäulenbaugruppe schieben und bis zum Einrasten drücken. 3. -
Seite 16: Getränkehalter Anbringen
Getränkehalter anbringen. 1. Ziehen Sie die Schrauben zur Befestigung des Getränkehalters am Konsolengestell mit einem Kreuzschlitzschraubendreher fest. Artikel Beschreibung Menge Getränkehalter Konsolenhalterung M4 x 16 mm Kreuzschlitz-Flachkopfschraube (1,47 Nm) Note: Ziehen Sie die Schrauben nicht mit einem Bohrschrauber fest. 2. Installieren Sie die Durchführungshülsen an der Konsolengestellbaugruppe. Artikel Beschreibung Menge... -
Seite 17: Pedale Installieren
Pedale installieren. 1. Tretkurbelarme mit Schrauben und Kappen am Hauptrahmen mithilfe eines 13-mm-Steckschlüssels befestigen. Artikel Beschreibung Menge Tretkurbelarm Kappe Sechskantschraube (M8 x 30 Flachrundkopf mit Bund) (42,7 Nm) 2. Pedale mit 15-mm-Pedalschlüssel an den Tretkurbelarmen befestigen. Artikel Beschreibung Menge Tretkurbelarm Pedal (17,6 Nm) Konsoleninstallation... -
Seite 18: Konsolenanschlüsse
Konsolenanschlüsse Beschreibung Anschluss des Displays Eisenteile fest anziehen. Sicherstellen, dass alle Befestigungsteile festgezogen sind. Seite 18 von 23... -
Seite 19: Reparatur Und Technische Daten
Reparatur und technische Daten Tipps zur Wartung und Pflege Note: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. Achten Sie besonders auf den Zustand von Verschleißteilen (siehe unten). -
Seite 20: Vorbeugender Wartungsplan
Vorbeugender Wartungsplan Artikel Wöchentlich Monatlich Halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Befestigungselemente Prüfen Rahmen/Sitzstange Reinigen Prüfen Kunststoffabdeckungen Reinigen Prüfen Lifepulse Sensoren Reinigen/Prüfen Einstellfüße Kontrollieren/Einstellen Pedale/Riemen Reinigen Prüfen ® Tipps zur Problemlösung des telemetrischen Brustgurtsystems Polar Herzfrequenzanzeige fehlerhaft oder nicht vorhanden Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um genaue Herzfrequenzwerte... -
Seite 21: Fehlerbehebung Der Lifepulse ™ Sensoren
™ Fehlerbehebung der Lifepulse Sensoren Bei fehlerhafter oder fehlender Herzfrequenzanzeige folgendermaßen vorgehen: • Hände abtrocknen, um ein Abrutschen zu verhindern. • Legen Sie die Hände während des Trainings auf die in den Haltegriffen integrierten Sensoren. • Die Sensoren fest umfassen. •... -
Seite 22: Spezifikationen
Spezifikationen Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, EN ISO 20957 Klasse SA Maximales Benutzergewicht 181 kg / 400 lbs. Pedalgröße 127 mm X 140 mm / 5 Zoll x 5,5 Zoll Antriebstyp Bandriemen Stromversorgung Keine (optionale externe Stromversorgung) Patentiertes digitales Lifepulse ™... - Seite 24 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
